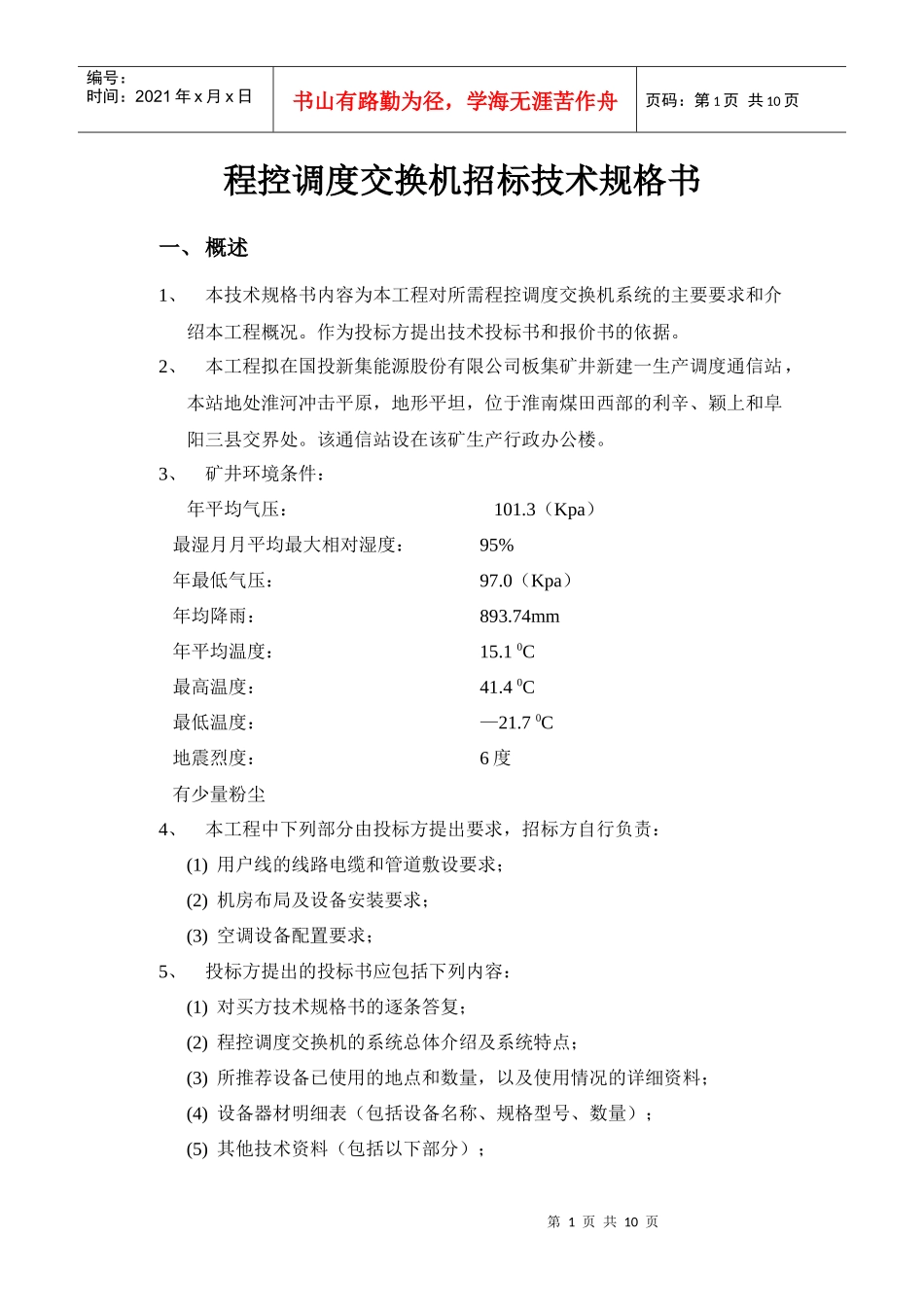

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页程控调度交换机招标技术规格书一、概述1、本技术规格书内容为本工程对所需程控调度交换机系统的主要要求和介绍本工程概况。作为投标方提出技术投标书和报价书的依据。2、本工程拟在国投新集能源股份有限公司板集矿井新建一生产调度通信站，本站地处淮河冲击平原，地形平坦，位于淮南煤田西部的利辛、颖上和阜阳三县交界处。该通信站设在该矿生产行政办公楼。3、矿井环境条件：年平均气压：101.3（Kpa）最湿月月平均最大相对湿度：95%年最低气压：97.0（Kpa）年均降雨：893.74mm年平均温度：15.10C最高温度：41.40C最低温度：—21.70C地震烈度：6度有少量粉尘4、本工程中下列部分由投标方提出要求，招标方自行负责：(1)用户线的线路电缆和管道敷设要求；(2)机房布局及设备安装要求；(3)空调设备配置要求；5、投标方提出的投标书应包括下列内容：(1)对买方技术规格书的逐条答复；(2)程控调度交换机的系统总体介绍及系统特点；(3)所推荐设备已使用的地点和数量，以及使用情况的详细资料；(4)设备器材明细表（包括设备名称、规格型号、数量）；(5)其他技术资料（包括以下部分）；第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页●系统结构（包括交换、电源设备）；●调度员座席的功能和特性；●接续特性；●换设备性能；●传输接口特性；●后台维护终端、调度台性能；●配线架性能（包括各种保护功能）；直流工作电源及后备直流电源性能；●信号接口；●网同步功能；●软件系统；●操作与维护；●软、硬件可靠性；●机械结构；●环境要求；各设备的耗电量；●接地要求；●验收测试标准；●所提供的文件目录；6、提出的投标书要求一式8份。二、调度通信系统组成板集矿井调度通信系统共有以下几部分组成，其组成框图如下：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1、数字交换机：系统接口灵活，具有数字中继接口、环路中继接口、各种用户接口、调度台接口及远端维护接口等。2、调度台：调度台为CPU控制的智能化终端设备，采用寿命为50万次的键做为操作按键及2台调度触摸屏操作。该台具有通信指挥、调度特权、会议电话等功能。3、付机柜包括配线架和系统免维护电池以及安全栅（用于非防爆交换机和本安话机之间的隔离，使有爆炸危险的区域和普通区域可使用同一交换机通信网络）。a、配线架：选用400回线配线架。b、免维护电池：选用100Ah，48VDC电池，确保系统不间断工作。4、维护终端部分：选用P4联想机，该终端通过人机对话方式实现局数据的修改，并可实现话音的自动录音功能，选用触摸屏可实现调度键盘功能。5、电源部分：主要有一次电源、二次电源及蓄电池，确保系统不间断工作。三、本工程建设方案1、建设规模本工程新建调度通信站容量300门，中继30路，并可平滑扩容。2、接口类型(1)用户接口适用多种用户终端，可接入的终端有：普通脉冲/双音频自动电话机、第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页本安自动电话机、地面/井下抗噪音电话机、地面/井下扩音装置、传真机、录音系统。提供长线用户接口，适应远距离用户的需要。调度台与调度交换机的距离可达1Km，调度交换机与分机的通信距离可达15Km。(2)中继接口●二线环路中继●PCM数字中继●E/M接口●No7信令接口(3)调度台接口●按键式调度台●触摸屏调度台(4)后台接口●维护操作台(5)远端维护接口●电话网●以太网(6)能提供与井下运输无线调度通讯系统的接入端口，实现全矿井有线和无线话音的调度通讯。3、基本交换功能●矿内自动交换●专网内自动出入局呼叫●与行政通信联网，自动拨出和呼入至调度台●特服呼叫功能●可设多个呼叫权限等级，灵活限制用户对生产调度专网、行政通信专网和市话局向的呼叫●内部分机编号3—8位可弹性设置●特服号码1至4位可全弹性设置第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页4、调度功能...
