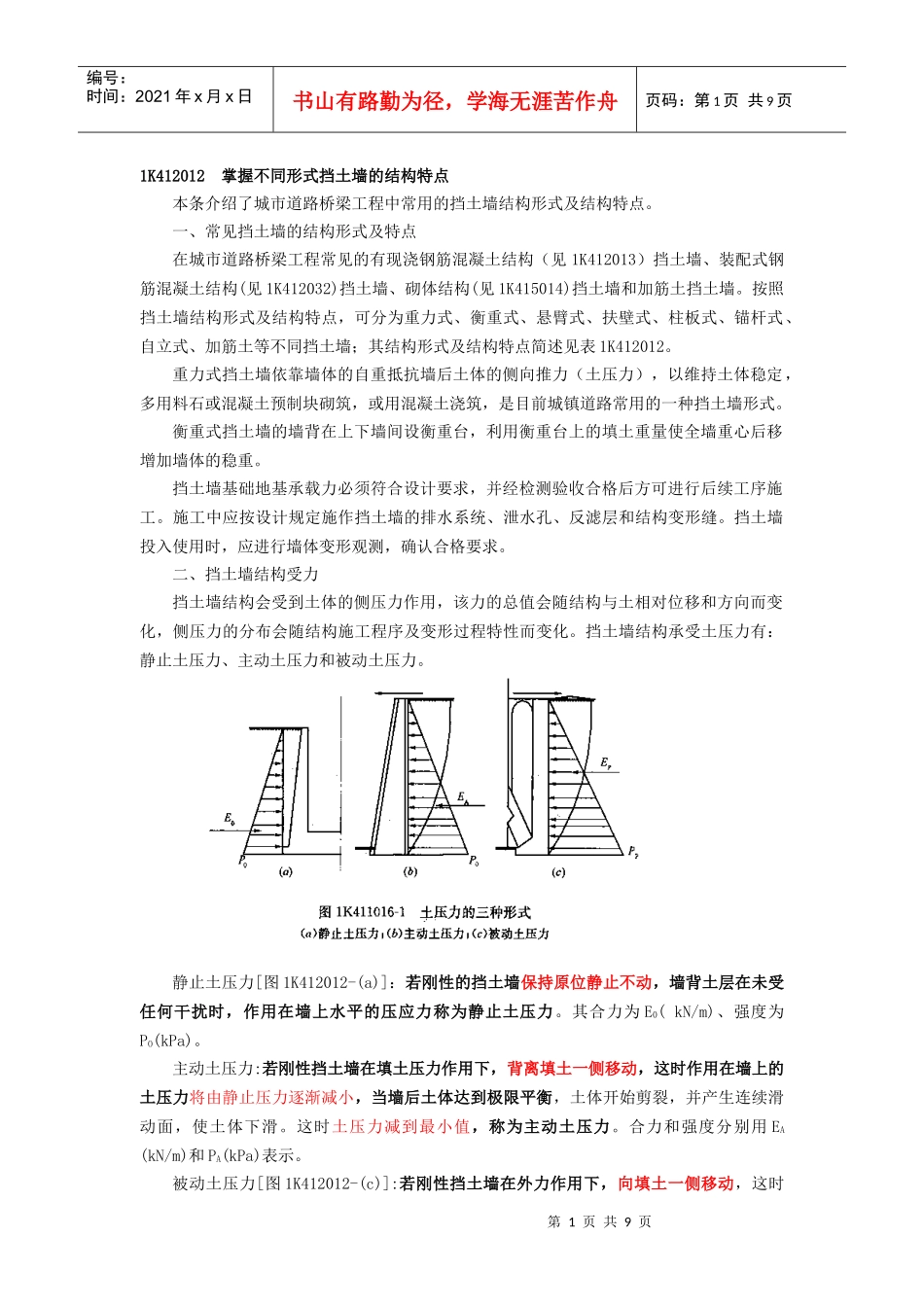

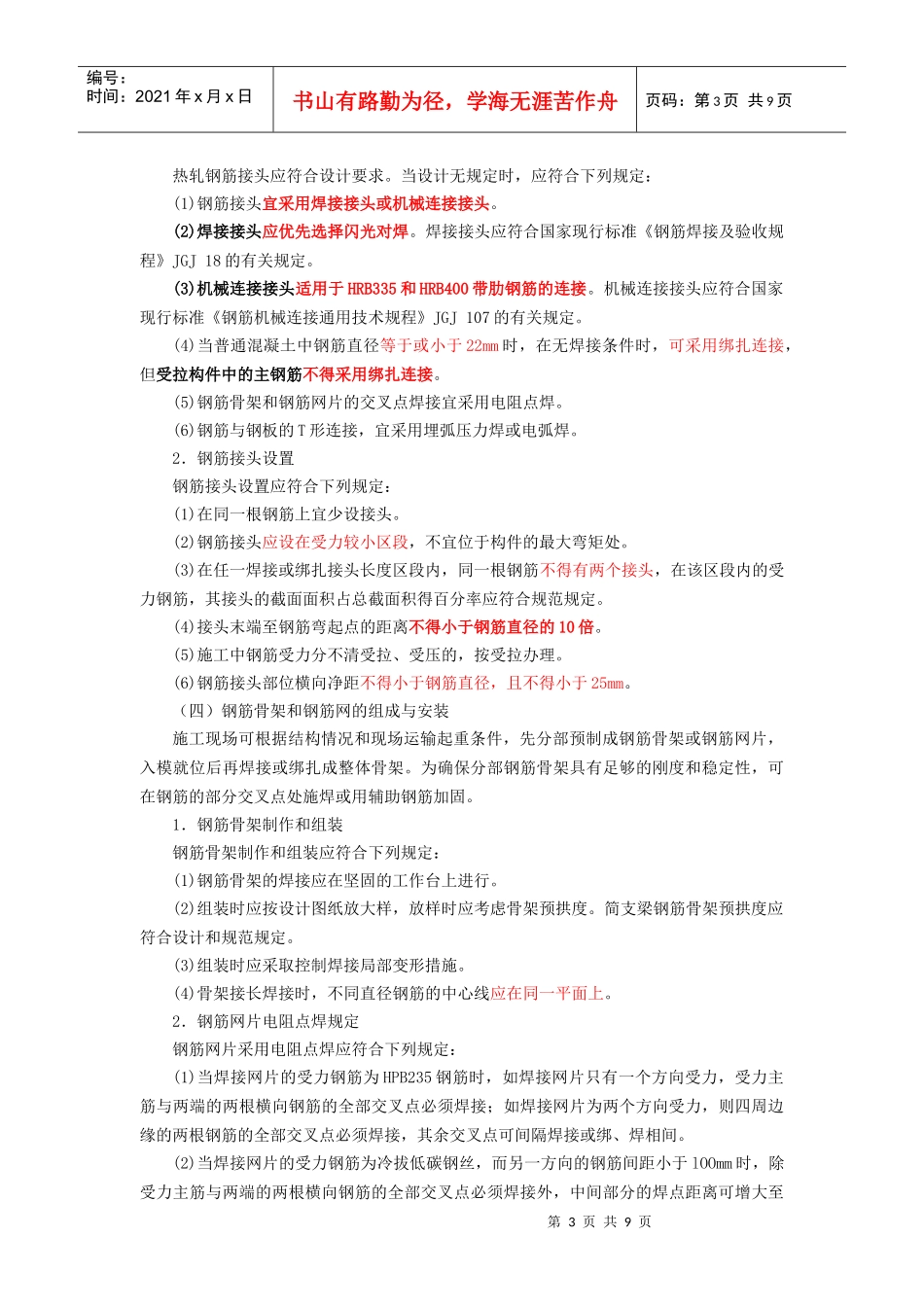

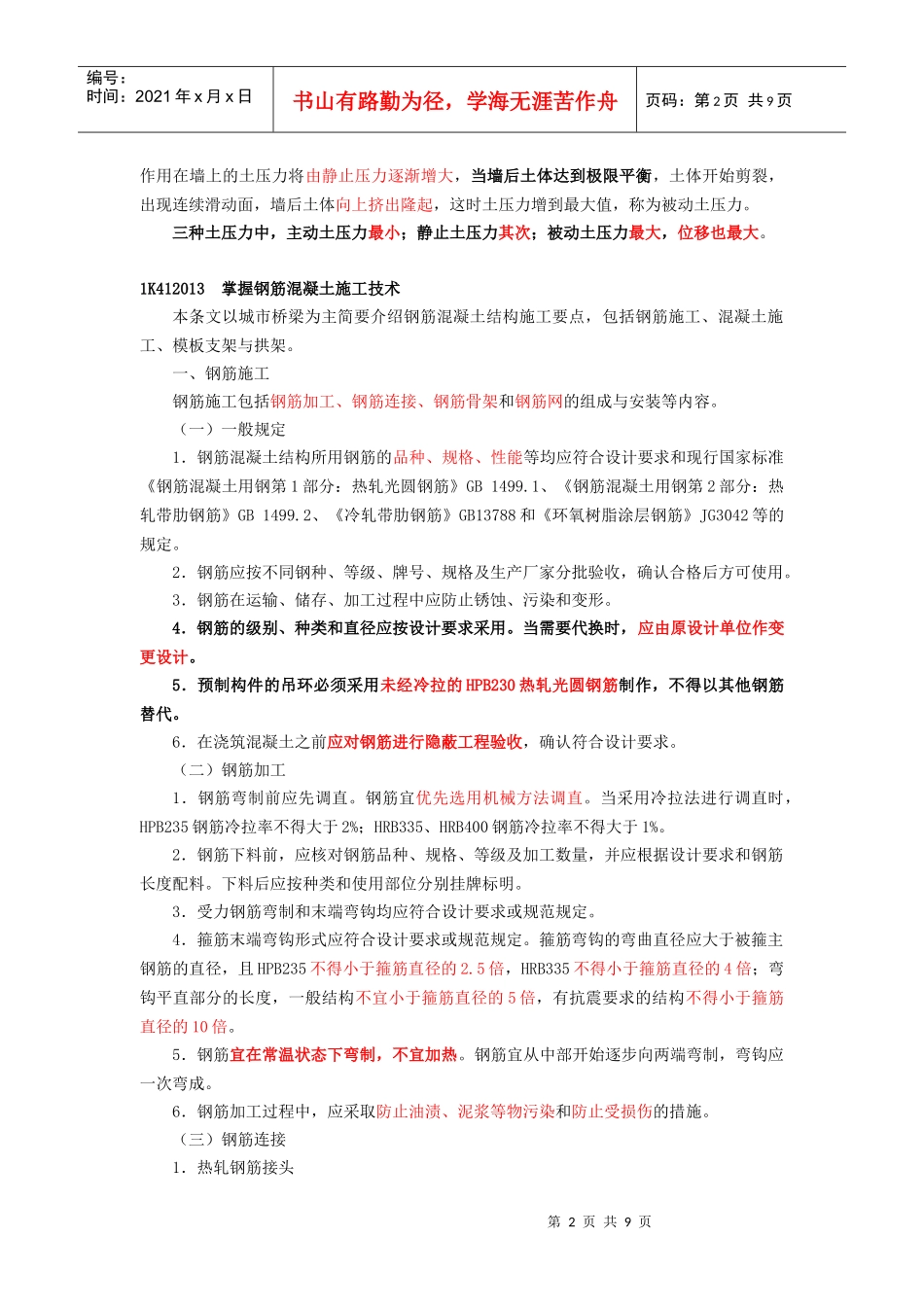

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1K412012掌握不同形式挡土墙的结构特点本条介绍了城市道路桥梁工程中常用的挡土墙结构形式及结构特点。一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构（见1K412013）挡土墙、装配式钢筋混凝土结构(见1K412032)挡土墙、砌体结构(见1K415014)挡土墙和加筋土挡土墙。按照挡土墙结构形式及结构特点，可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表1K412012。重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力（土压力），以维持土体稳定，多用料石或混凝土预制块砌筑，或用混凝土浇筑，是目前城镇道路常用的一种挡土墙形式。衡重式挡土墙的墙背在上下墙间设衡重台，利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。挡土墙基础地基承载力必须符合设计要求，并经检测验收合格后方可进行后续工序施工。施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。挡土墙投入使用时，应进行墙体变形观测，确认合格要求。二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用，该力的总值会随结构与土相对位移和方向而变化，侧压力的分布会随结构施工程序及变形过程特性而变化。挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。静止土压力[图1K412012-(a)]：若刚性的挡土墙保持原位静止不动，墙背土层在未受任何干扰时，作用在墙上水平的压应力称为静止土压力。其合力为E0(kN/m)、强度为PO(kPa)。主动土压力:若刚性挡土墙在填土压力作用下，背离填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐减小，当墙后土体达到极限平衡，土体开始剪裂，并产生连续滑动面，使土体下滑。这时土压力减到最小值，称为主动土压力。合力和强度分别用EA(kN/m)和PA(kPa)表示。被动土压力[图1K412012-(c)]:若刚性挡土墙在外力作用下，向填土一侧移动，这时第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页作用在墙上的土压力将由静止压力逐渐增大，当墙后土体达到极限平衡，土体开始剪裂，出现连续滑动面，墙后土体向上挤出隆起，这时土压力增到最大值，称为被动土压力。三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。1K412013掌握钢筋混凝土施工技术本条文以城市桥梁为主简要介绍钢筋混凝土结构施工要点，包括钢筋施工、混凝土施工、模板支架与拱架。一、钢筋施工钢筋施工包括钢筋加工、钢筋连接、钢筋骨架和钢筋网的组成与安装等内容。（一）一般规定1．钢筋混凝土结构所用钢筋的品种、规格、性能等均应符合设计要求和现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2、《冷轧带肋钢筋》GB13788和《环氧树脂涂层钢筋》JG3042等的规定。2．钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，确认合格后方可使用。3．钢筋在运输、储存、加工过程中应防止锈蚀、污染和变形。4．钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应由原设计单位作变更设计。5．预制构件的吊环必须采用未经冷拉的HPB230热轧光圆钢筋制作，不得以其他钢筋替代。6．在浇筑混凝土之前应对钢筋进行隐蔽工程验收，确认符合设计要求。（二）钢筋加工1．钢筋弯制前应先调直。钢筋宜优先选用机械方法调直。当采用冷拉法进行调直时，HPB235钢筋冷拉率不得大于2%；HRB335、HRB400钢筋冷拉率不得大于1%。2．钢筋下料前，应核对钢筋品种、规格、等级及加工数量，并应根据设计要求和钢筋长度配料。下料后应按种类和使用部位分别挂牌标明。3．受力钢筋弯制和末端弯钩均应符合设计要求或规范规定。4．箍筋末端弯钩形式应符合设计要求或规范规定。箍筋弯钩的弯曲直径应大于被箍主钢筋的直径，且HPB235不得小于箍筋直径的2.5倍，HRB335不得小于箍筋直径的4倍；弯钩平直部分的长度，一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不得小于箍筋直径的10倍。5...
