空调室内机噪声源的识别与分析VIP免费

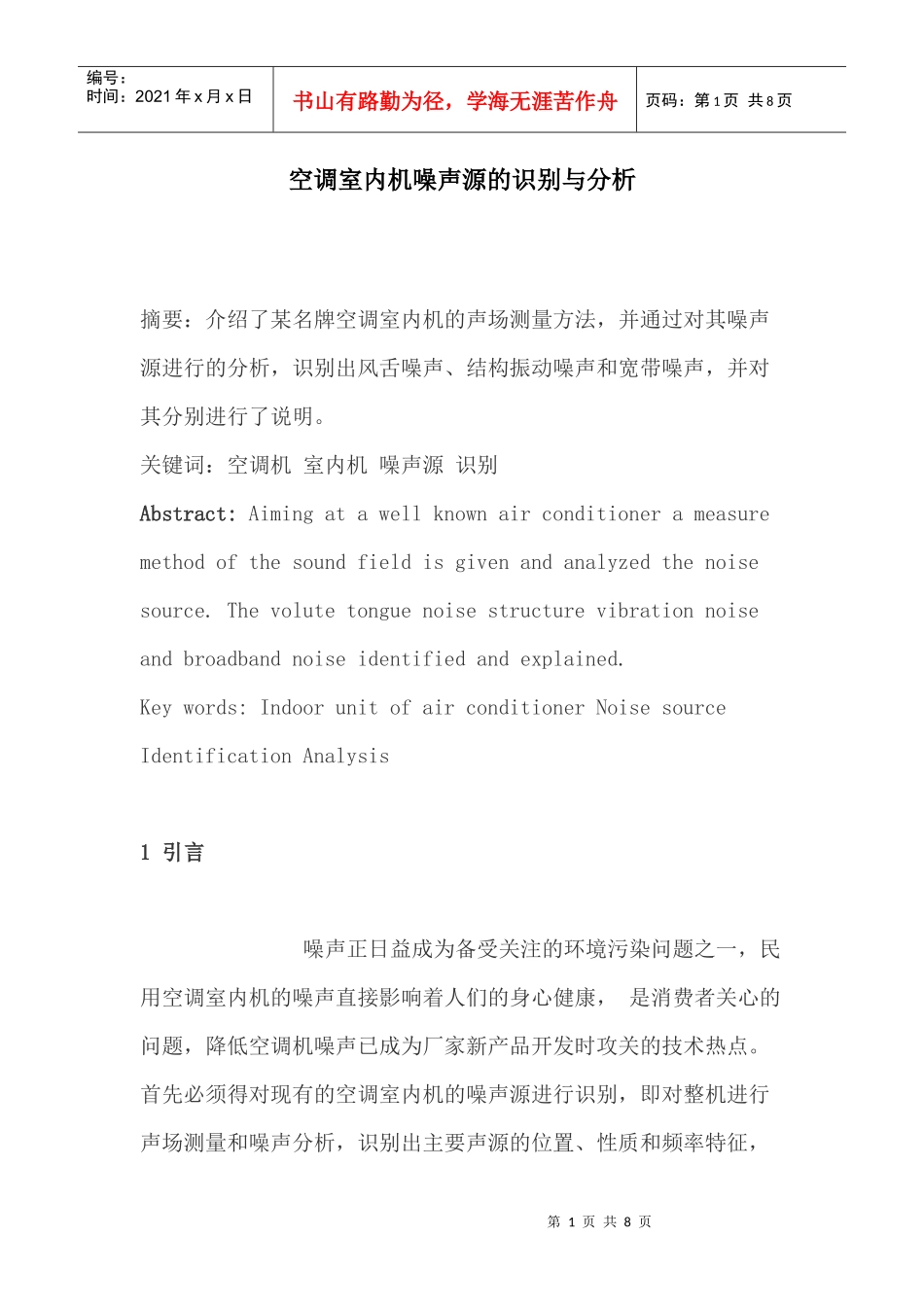

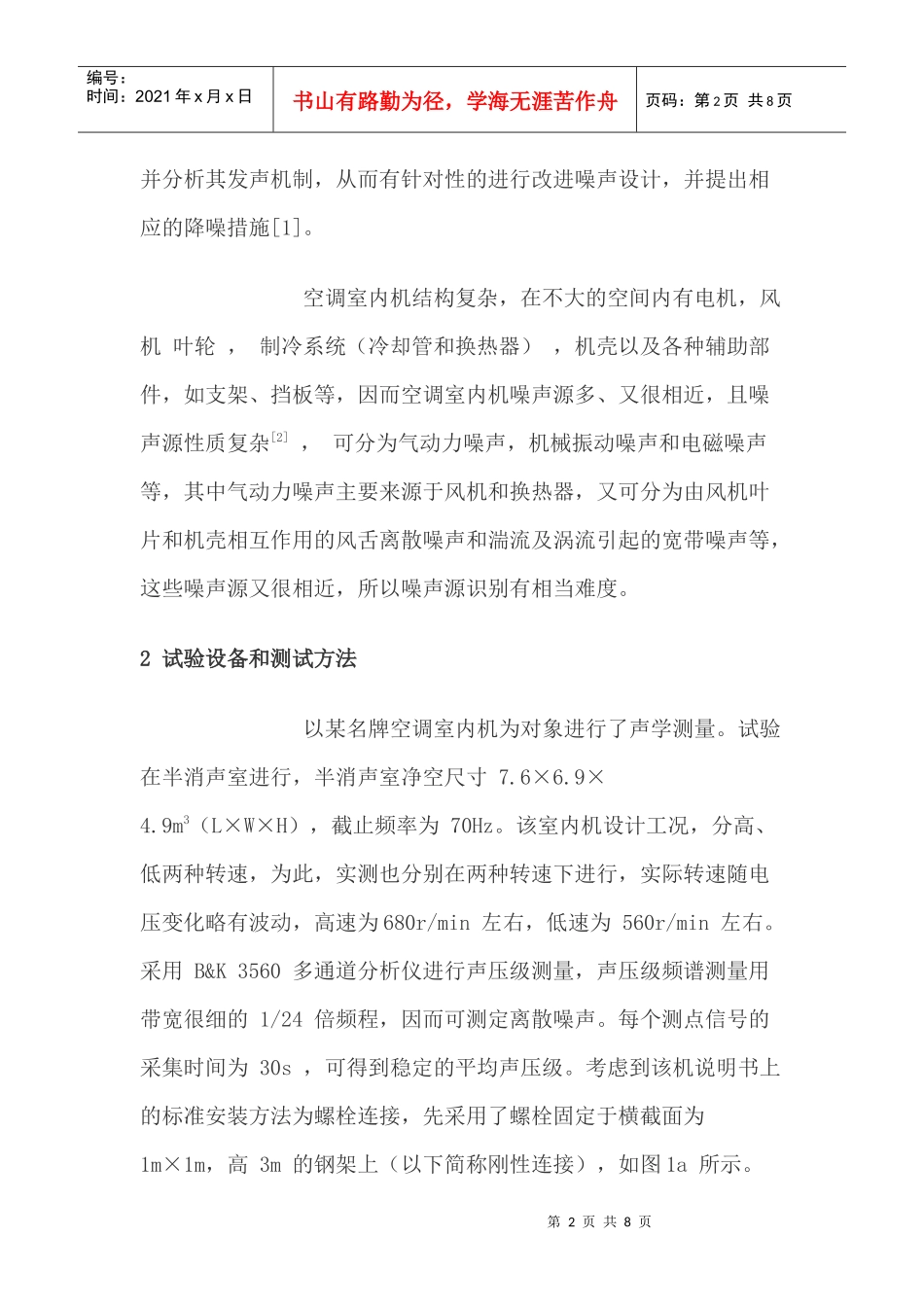

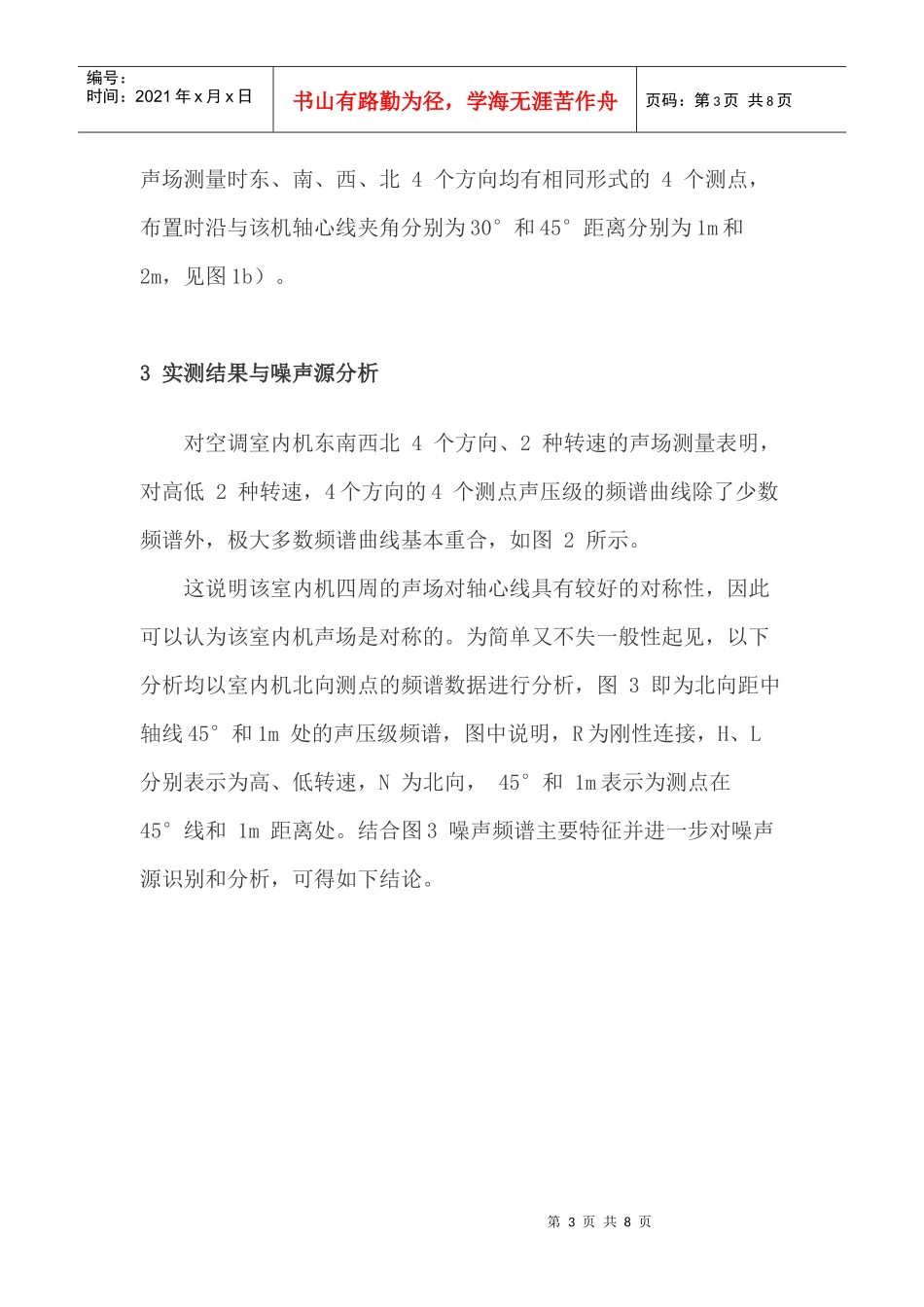

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页空调室内机噪声源的识别与分析摘要：介绍了某名牌空调室内机的声场测量方法，并通过对其噪声源进行的分析，识别出风舌噪声、结构振动噪声和宽带噪声，并对其分别进行了说明。关键词：空调机室内机噪声源识别Abstract:Aimingatawellknownairconditionerameasuremethodofthesoundfieldisgivenandanalyzedthenoisesource.Thevolutetonguenoisestructurevibrationnoiseandbroadbandnoiseidentifiedandexplained.Keywords:IndoorunitofairconditionerNoisesourceIdentificationAnalysis1引言噪声正日益成为备受关注的环境污染问题之一，民用空调室内机的噪声直接影响着人们的身心健康，是消费者关心的问题，降低空调机噪声已成为厂家新产品开发时攻关的技术热点。首先必须得对现有的空调室内机的噪声源进行识别，即对整机进行声场测量和噪声分析，识别出主要声源的位置、性质和频率特征，第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页并分析其发声机制，从而有针对性的进行改进噪声设计，并提出相应的降噪措施[1]。空调室内机结构复杂，在不大的空间内有电机，风机叶轮，制冷系统（冷却管和换热器），机壳以及各种辅助部件，如支架、挡板等，因而空调室内机噪声源多、又很相近，且噪声源性质复杂[2]，可分为气动力噪声，机械振动噪声和电磁噪声等，其中气动力噪声主要来源于风机和换热器，又可分为由风机叶片和机壳相互作用的风舌离散噪声和湍流及涡流引起的宽带噪声等，这些噪声源又很相近，所以噪声源识别有相当难度。2试验设备和测试方法以某名牌空调室内机为对象进行了声学测量。试验在半消声室进行，半消声室净空尺寸7.6×6.9×4.9m3（L×W×H），截止频率为70Hz。该室内机设计工况，分高、低两种转速，为此，实测也分别在两种转速下进行，实际转速随电压变化略有波动，高速为680r/min左右，低速为560r/min左右。采用B&K3560多通道分析仪进行声压级测量，声压级频谱测量用带宽很细的1/24倍频程，因而可测定离散噪声。每个测点信号的采集时间为30s，可得到稳定的平均声压级。考虑到该机说明书上的标准安装方法为螺栓连接，先采用了螺栓固定于横截面为1m×1m，高3m的钢架上（以下简称刚性连接），如图1a所示。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页声场测量时东、南、西、北4个方向均有相同形式的4个测点，布置时沿与该机轴心线夹角分别为30°和45°距离分别为1m和2m，见图1b）。3实测结果与噪声源分析对空调室内机东南西北4个方向、2种转速的声场测量表明，对高低2种转速，4个方向的4个测点声压级的频谱曲线除了少数频谱外，极大多数频谱曲线基本重合，如图2所示。这说明该室内机四周的声场对轴心线具有较好的对称性，因此可以认为该室内机声场是对称的。为简单又不失一般性起见，以下分析均以室内机北向测点的频谱数据进行分析，图3即为北向距中轴线45°和1m处的声压级频谱，图中说明，R为刚性连接，H、L分别表示为高、低转速，N为北向，45°和1m表示为测点在45°线和1m距离处。结合图3噪声频谱主要特征并进一步对噪声源识别和分析，可得如下结论。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3.1风舌噪声无论是低速或是高速频谱曲线上均有2个最突出的峰值。其中一个峰值频率在转速为693r/min时为80.6Hz，在低转速569r/min时为65.9Hz。风舌噪声又称叶片通过频率噪声，其频率用BPF表示，其计算公式如下：其中n为风机转速（r/min）,Z为叶片数,k=1,2,3…表示k阶叶片通过频率，通常1阶叶片通过频率噪声值最高，随着阶次增高很快下降。本机叶轮的叶片数为7，据此算出高、低速时1阶叶片的通过频率为80.9和66.4Hz，而上述峰值频率的测试值则分别相差0.3dB和0.5dB,属于测量误差，而且其峰值随转速的下降而急剧下降，所以可以肯定，这就是风舌噪声。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8...
