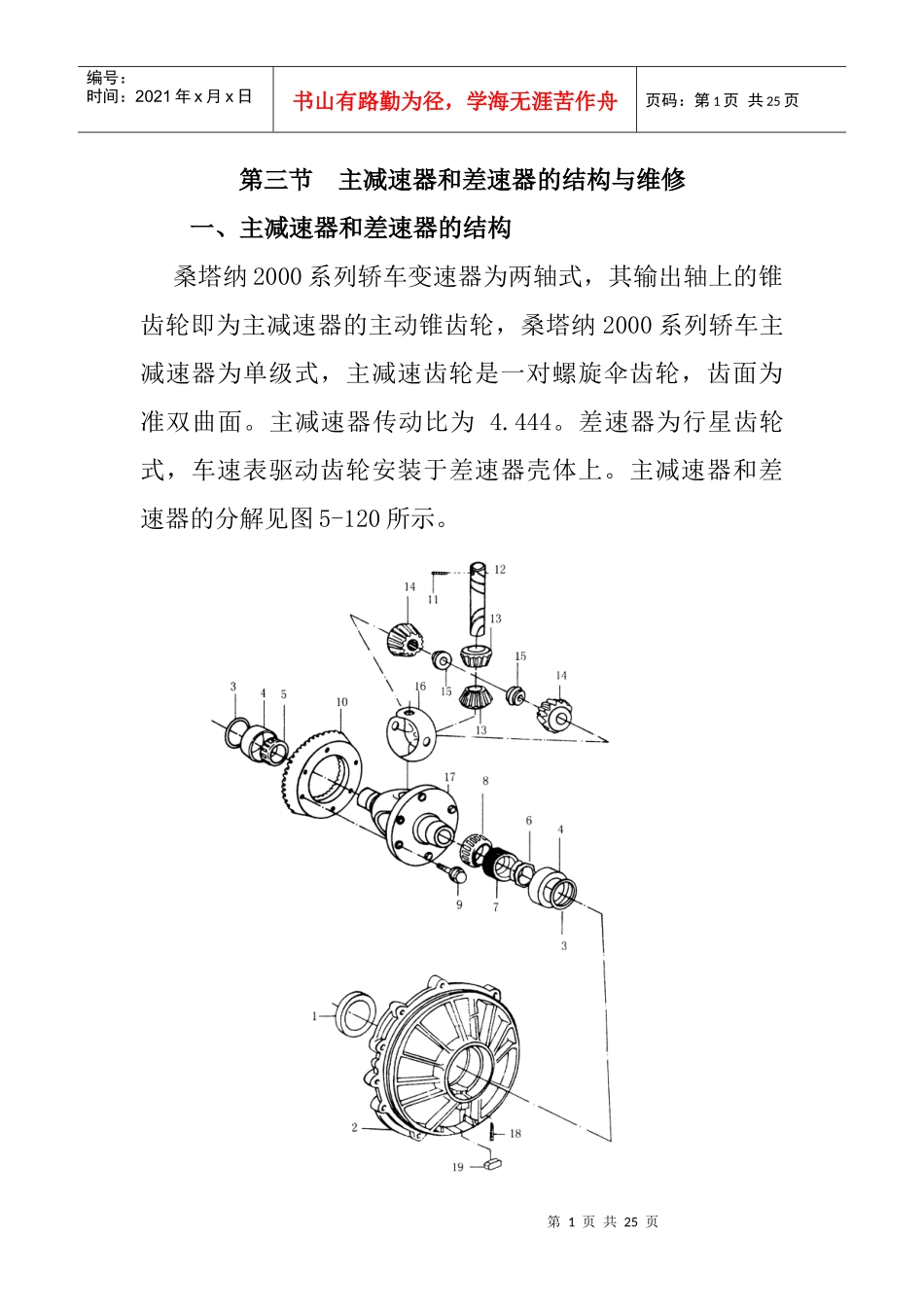

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第三节主减速器和差速器的结构与维修一、主减速器和差速器的结构桑塔纳2000系列轿车变速器为两轴式，其输出轴上的锥齿轮即为主减速器的主动锥齿轮，桑塔纳2000系列轿车主减速器为单级式，主减速齿轮是一对螺旋伞齿轮，齿面为准双曲面。主减速器传动比为4.444。差速器为行星齿轮式，车速表驱动齿轮安装于差速器壳体上。主减速器和差速器的分解见图5-120所示。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页图5-120主减速器和差速器分解图1-密封圈2-主减速器盖3-从动锥齿轮的调整垫片（S1和S2）4-轴承外圈5-差速器轴承6-锁紧套筒7-车速表主动齿轮8-差速器轴承9-螺栓（拧紧力矩70N·m）10-从动锥齿轮11-夹紧销12-行星齿轮轴13-行星齿轮14-半轴齿轮15-螺纹管16-复合式止推垫片17-差速器壳18-磁铁固定销19-磁铁二、主减速器和差速器的检修（一）主动锥齿轮和从动锥齿轮总成的更换1、主动锥齿轮和从动锥齿轮总成的拆卸（l）拆卸变速器，将其固定在支架上。拆下轴承支座和后盖。（2）取下车速里程表的传感器，如图5-121所示。图5-121取下车速里程表传感器（3）锁住传动轴（半轴），拆下紧固螺栓，如图5-122所示。取下传动轴。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页图5-122拆卸紧固螺栓（4）取下车速里程表的主动齿轮导向器和齿轮。（5）拆下主减速器盖，如图5-123所示。从变速器壳体上取下差速器。图5-123拆下主减速器盖（6）用铝质的夹具将差速器壳固定在台虎钳上，拆下从动齿轮的紧固螺栓。从动锥齿轮的紧固螺栓是自动锁紧的，一经拆卸就必须更换。（7）取下从动锥齿轮，如图5-124所示。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页图5-124拆卸从动锥齿轮（8）拆下并分解变速器输出轴。仔细检查所有零件，尤其是同步器环和齿轮，对于损坏和磨损的，应进行更换。2、主动锥齿轮和从动动锥齿轮总成的安装（l）在变速器输出轴上装上所有齿轮、轴承及同步器，计算输出轴的调整垫片S3的厚度。（2）如图5-125所示，用120℃的温度给从动锥齿轮加热，并将其装在差速器壳上，安装时用两个螺纹销做导向。图5-125安装从动锥齿轮（3）装上新的从动锥齿轮螺栓，并用70N·m的力矩交替旋紧。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页（4）计算从动齿轮的调整垫片S1和S2的厚度。把计算好的垫片装在适当的位置上。（5）将轴承支座装在变速器壳体上，并用新的衬垫。装上变速器后盖。（6）将差速器装在变速器壳体上。将主减速器盖装在壳体上，用25N·m的力矩旋紧螺栓。（7）装上车速里程表的主动齿轮和导向器。装上车速里程表的传感器。（8）装上半轴凸缘中的一个，用凿子将它锁住，装上螺栓，用20N·m的力矩把它旋紧。装另一个半轴凸缘。（9）加注齿轮油并装上变速器。（二）半轴齿轮和行星齿轮的更换1、半轴齿轮和行星齿轮的拆卸（l）拆卸变速器，拆下差速器，拆下从动锥齿轮。（2）拆下行星齿轮轴的夹紧套筒，如图5-126所示。图5-126拆下行星齿轮轴的夹紧套筒第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页（3）取下行星齿轮轴，再取下行星齿轮和半轴齿轮。2、半轴齿轮和行星齿轮的安装在安装之前，检查复合式止推垫片有否损坏，如需要应进行更换。（1）通过半轴凸缘将半轴齿轮固定在差速器壳上，如图5-127所示。图5-127安装半轴齿轮（2）将行星齿轮放在适当的位置上，接着转动半轴凸缘使行星齿轮进入差速器壳，如图5-128所示。第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页图5-128安装行星齿轮（3）装上行星齿轮轴，如图5-129所示。在行星齿轮轴装上夹紧销。图5-129安装行星齿轮轴（4）取下差速器半轴凸缘。用120℃的温度加热，将从动锥齿轮装在差速器壳上。（5）将差速器装在变速器...
