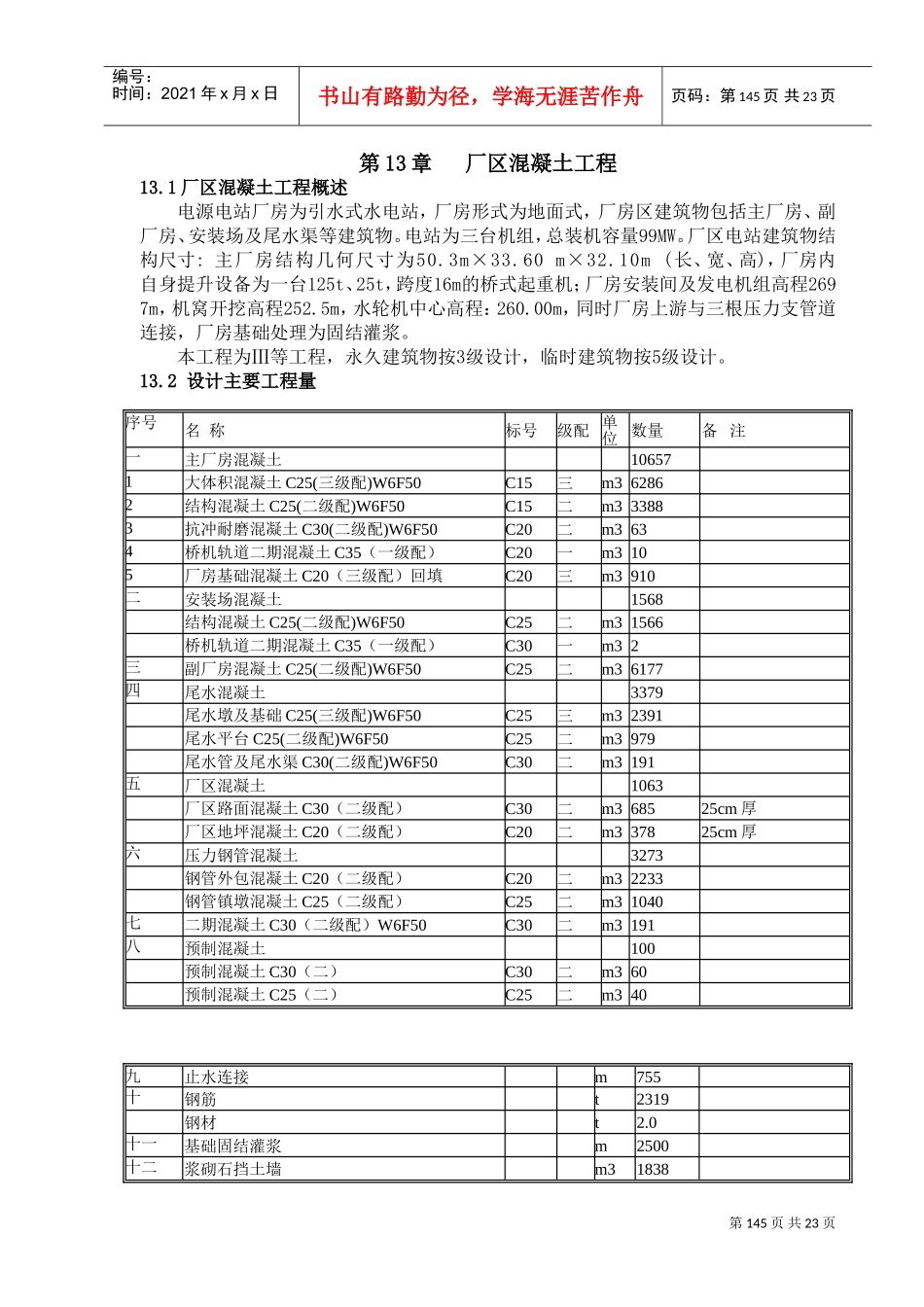

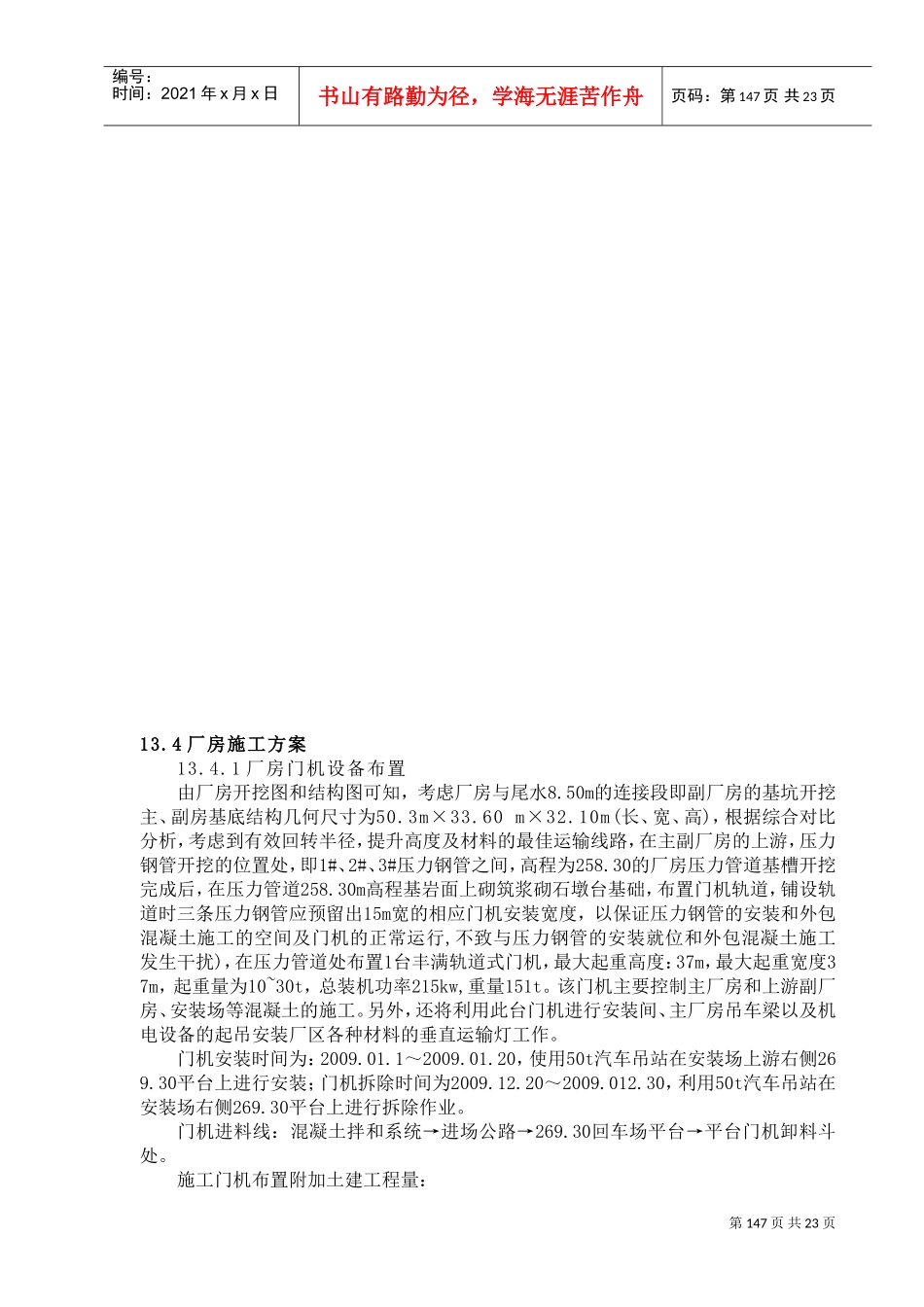

第145页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第145页共23页第13章厂区混凝土工程13.1厂区混凝土工程概述电源电站厂房为引水式水电站，厂房形式为地面式，厂房区建筑物包括主厂房、副厂房、安装场及尾水渠等建筑物。电站为三台机组，总装机容量99MW。厂区电站建筑物结构尺寸:主厂房结构几何尺寸为50.3m×33.60m×32.10m(长、宽、高)，厂房内自身提升设备为一台125t、25t，跨度16m的桥式起重机；厂房安装间及发电机组高程2697m，机窝开挖高程252.5m，水轮机中心高程：260.00m，同时厂房上游与三根压力支管道连接，厂房基础处理为固结灌浆。本工程为Ⅲ等工程，永久建筑物按3级设计，临时建筑物按5级设计。13.2设计主要工程量序号名称标号级配单位数量备注一主厂房混凝土106571大体积混凝土C25(三级配)W6F50C15三m362862结构混凝土C25(二级配)W6F50C15二m333883抗冲耐磨混凝土C30(二级配)W6F50C20二m3634桥机轨道二期混凝土C35（一级配）C20一m3105厂房基础混凝土C20（三级配）回填C20三m3910二安装场混凝土1568结构混凝土C25(二级配)W6F50C25二m31566桥机轨道二期混凝土C35（一级配）C30一m32三副厂房混凝土C25(二级配)W6F50C25二m36177四尾水混凝土3379尾水墩及基础C25(三级配)W6F50C25三m32391尾水平台C25(二级配)W6F50C25二m3979尾水管及尾水渠C30(二级配)W6F50C30二m3191五厂区混凝土1063厂区路面混凝土C30（二级配）C30二m368525cm厚厂区地坪混凝土C20（二级配）C20二m337825cm厚六压力钢管混凝土3273钢管外包混凝土C20（二级配）C20二m32233钢管镇墩混凝土C25（二级配）C25二m31040七二期混凝土C30（二级配）W6F50C30二m3191八预制混凝土100预制混凝土C30（二）C30二m360预制混凝土C25（二）C25二m340九止水连接m755十钢筋t2319钢材t2.0十一基础固结灌浆m2500十二浆砌石挡土墙m31838第146页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第146页共23页13.3混凝土施工浇筑程序厂房系统结构复杂、工程量大、施工工序多、施工交通条件差，占用直线工期最长。因此在混凝土工程总体施工程序安排上，以厂房系统为核心进行精心施工部署，确保厂房系统尽早开工和满足各个时段的工期控制要求。厂房基础部位大面开挖至高程252.50m以后，着手厂房的混凝土施工作业阶段，由招标图纸可知，厂房三台机组座在同一基岩高程开挖面上，未设置集水井。1#、2#机组与3#机组为一永久性施工缝，1#机组与安装场有一永久性施工缝，一期混凝土施工时，首先进行1#、2#机的底板施工，然后进行3#机的底板混凝土施工，水平流水至257.30高程后，开始安装场底板混凝土的施工阶段，主厂房按纵向共分三块，先施工中间部分1#、2#机处的混凝土，为便于沉降缝处模板的安装，相邻两浇筑段滞后先浇块1～2个浇筑层。在主厂房浇筑至相应的高程后，安排施工上游副厂房和发电机层板、梁、柱混凝土浇筑，二期混凝土随机电设备安装安排浇筑，最后进行GIS楼混凝土施工。厂房钢屋面封顶后，根据施工总进度即可全面进入机电设备安装阶段。根据施工总进度安排，厂房施工为关键线路。因此，混凝土工程施工以主、副厂房及安装场为核心，其他项目施工穿插进行。混凝土施工程序见框图。基岩面清理机组底板混凝土浇筑尾水管安装尾水管边墙混凝土浇筑至257.30m高程锥管安装锥管混凝土浇筑及边墙、尾水顶板混凝土浇筑258.00m蜗壳安装水机层浇筑至262.50m高程副厂房基础混凝土浇筑主厂房269.70排架柱浇筑主厂房吊车梁吊装276.10m层砼浇筑GIS楼框架、吊车梁安装GIS楼屋面封顶事故油池底板浇筑至257.30m事故油池边墙浇筑绝缘油管底板筑至262.5m高程蜗壳至发电机层二期混凝土浇筑发电机组安装安装场牛腿混凝土浇筑副厂房与安装场同步安装场吊车梁吊装副厂房262.5m混凝土浇筑269.7m储气罐浇筑安装场屋顶架设第147页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第147页共23页13.4厂房施工方案13.4.1厂房门机设备布置由厂房开挖图和结构图可知，考虑厂房与尾水8.50m的连接段即副厂房的基坑开挖主、副房基底结构几何尺寸为50.3m×33.60m×32.10m(长、宽、高)，根据...
