三相异步电动机的设计说明书VIP免费

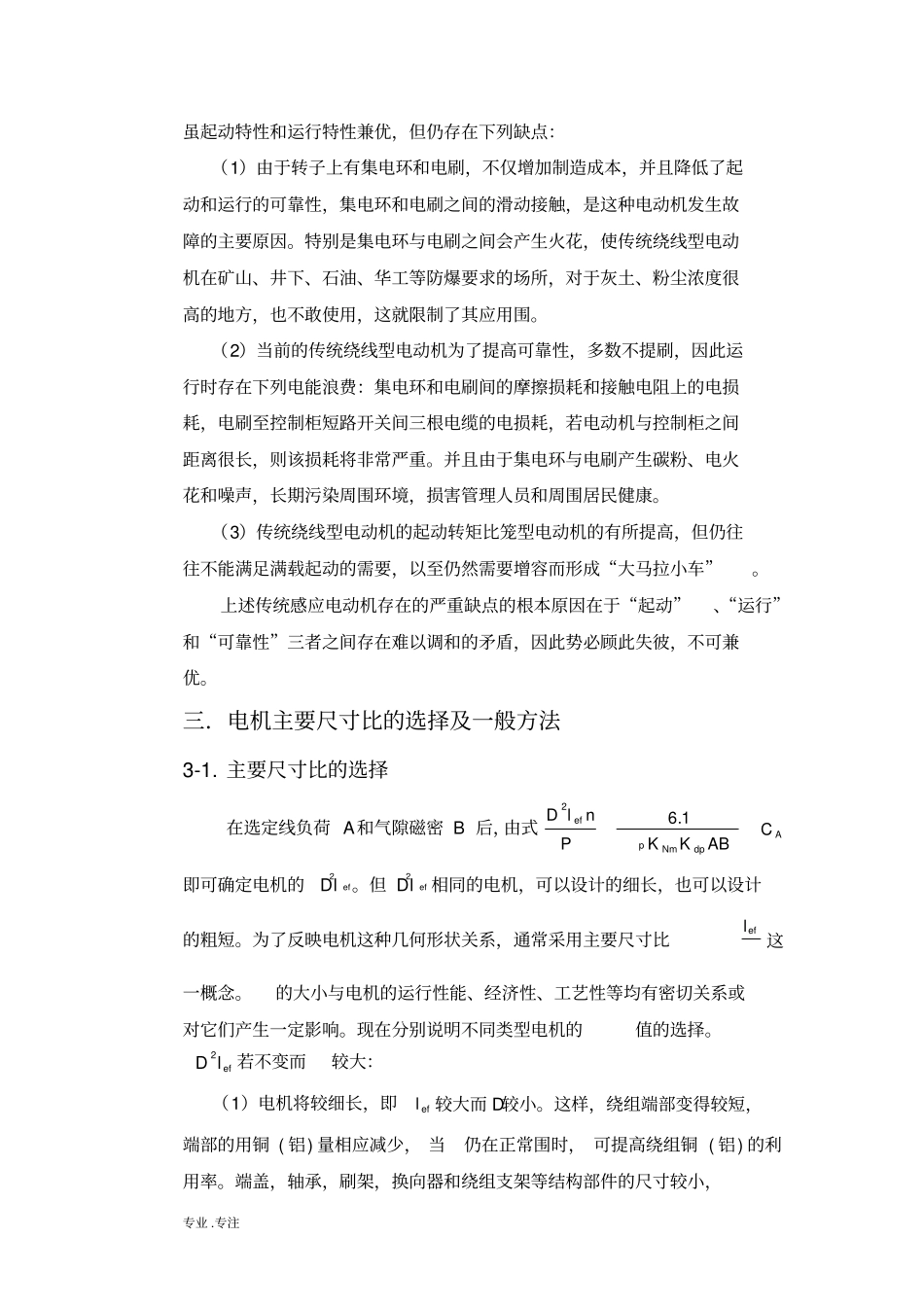

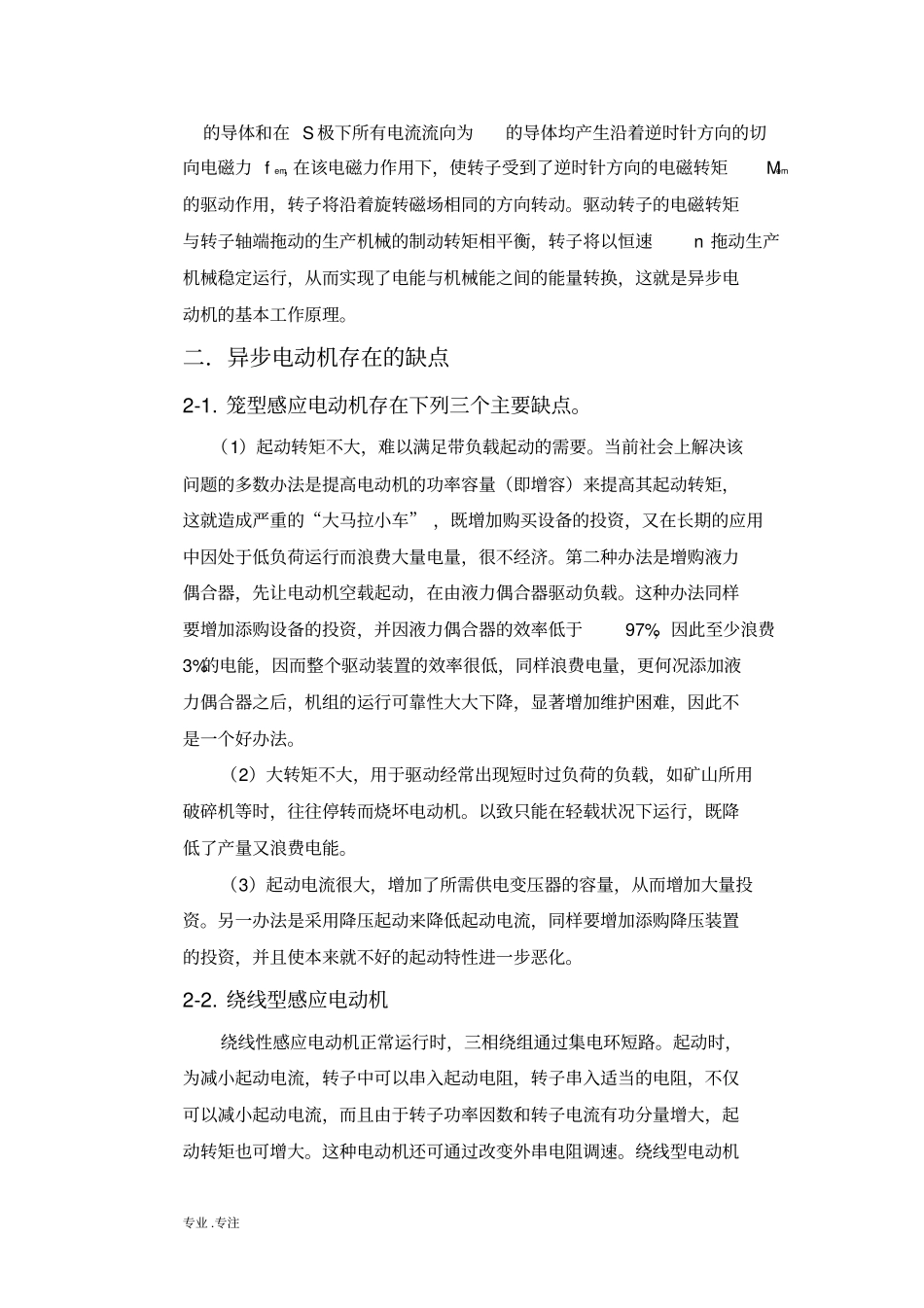

专业.专注三相异步电动机的设计说明书一．三相异步电动机的基本结构三相异步电动机由两个基本部分构成：固定部分—定子和转子，转子按其结构可分为鼠笼型和绕线型两种。1-1.定子的结构组成定子由定子铁心、机座、定子绕组等部分组成，定子铁心是异步电动机磁路的一部分，一般由0.5毫米厚的硅钢片叠压而成，用压圈及扣片固紧，各片之间相互绝缘，以减少涡流损耗。定子绕组是由带有绝缘的铝导线或铜导线绕制而成的，小型电机采用散下线圈或称软绕组，大中型电机采用成型线圈，又称为硬绕组。1-2.转子的结构组成转子由转子铁心、转子绕组、转子支架、转轴和风扇等部分组成，转子铁心和定子铁心一样，也是由0.5毫米硅钢片叠压而成。鼠笼型转子的绕组是由安放在转子铁心槽的裸导条和两端的环形端环连接而成，如果去掉转子铁心，绕组的形状象一个笼子；绕线型转子的绕组与定子绕组相似，做成三相绕组，在部星型或三角型。1-3.工作原理当定子绕组接至三相对称电源时，流入定子绕组的三相对称电流，在气隙产生一个以同步转速n1旋转的定子旋转磁场，设旋转磁场的转向为逆时针，当旋转磁场的磁力线切割转子导体时，将在导体产生感应电动势e2，电动势的方向根据右手定则确定。N极下的电动势方向用表示，S极下的电动势用表示，转子电流的有功分量i2a与e2同相位，所以和既表示电动势的方向，又表示电流有功分量的方向。转子电流有功分量与气隙旋转磁场相互作用产生电磁力fem,根据左手定则，在N极下的所有电流方向为专业.专注的导体和在S极下所有电流流向为的导体均产生沿着逆时针方向的切向电磁力fem,在该电磁力作用下，使转子受到了逆时针方向的电磁转矩Mem的驱动作用，转子将沿着旋转磁场相同的方向转动。驱动转子的电磁转矩与转子轴端拖动的生产机械的制动转矩相平衡，转子将以恒速n拖动生产机械稳定运行，从而实现了电能与机械能之间的能量转换，这就是异步电动机的基本工作原理。二．异步电动机存在的缺点2-1.笼型感应电动机存在下列三个主要缺点。（1）起动转矩不大，难以满足带负载起动的需要。当前社会上解决该问题的多数办法是提高电动机的功率容量（即增容）来提高其起动转矩，这就造成严重的“大马拉小车”，既增加购买设备的投资，又在长期的应用中因处于低负荷运行而浪费大量电量，很不经济。第二种办法是增购液力偶合器，先让电动机空载起动，在由液力偶合器驱动负载。这种办法同样要增加添购设备的投资，并因液力偶合器的效率低于97%，因此至少浪费3%的电能，因而整个驱动装置的效率很低，同样浪费电量，更何况添加液力偶合器之后，机组的运行可靠性大大下降，显著增加维护困难，因此不是一个好办法。（2）大转矩不大，用于驱动经常出现短时过负荷的负载，如矿山所用破碎机等时，往往停转而烧坏电动机。以致只能在轻载状况下运行，既降低了产量又浪费电能。（3）起动电流很大，增加了所需供电变压器的容量，从而增加大量投资。另一办法是采用降压起动来降低起动电流，同样要增加添购降压装置的投资，并且使本来就不好的起动特性进一步恶化。2-2.绕线型感应电动机绕线性感应电动机正常运行时，三相绕组通过集电环短路。起动时，为减小起动电流，转子中可以串入起动电阻，转子串入适当的电阻，不仅可以减小起动电流，而且由于转子功率因数和转子电流有功分量增大，起动转矩也可增大。这种电动机还可通过改变外串电阻调速。绕线型电动机专业.专注虽起动特性和运行特性兼优，但仍存在下列缺点：（1）由于转子上有集电环和电刷，不仅增加制造成本，并且降低了起动和运行的可靠性，集电环和电刷之间的滑动接触，是这种电动机发生故障的主要原因。特别是集电环与电刷之间会产生火花，使传统绕线型电动机在矿山、井下、石油、华工等防爆要求的场所，对于灰土、粉尘浓度很高的地方，也不敢使用，这就限制了其应用围。（2）当前的传统绕线型电动机为了提高可靠性，多数不提刷，因此运行时存在下列电能浪费：集电环和电刷间的摩擦损耗和接触电阻上的电损耗，电刷至控制柜短路开关间三根电缆的电损耗，若电动机与控制柜之间距离很长，则该损耗将非常严重。并且由于集电环与电刷产生碳粉、电火...
