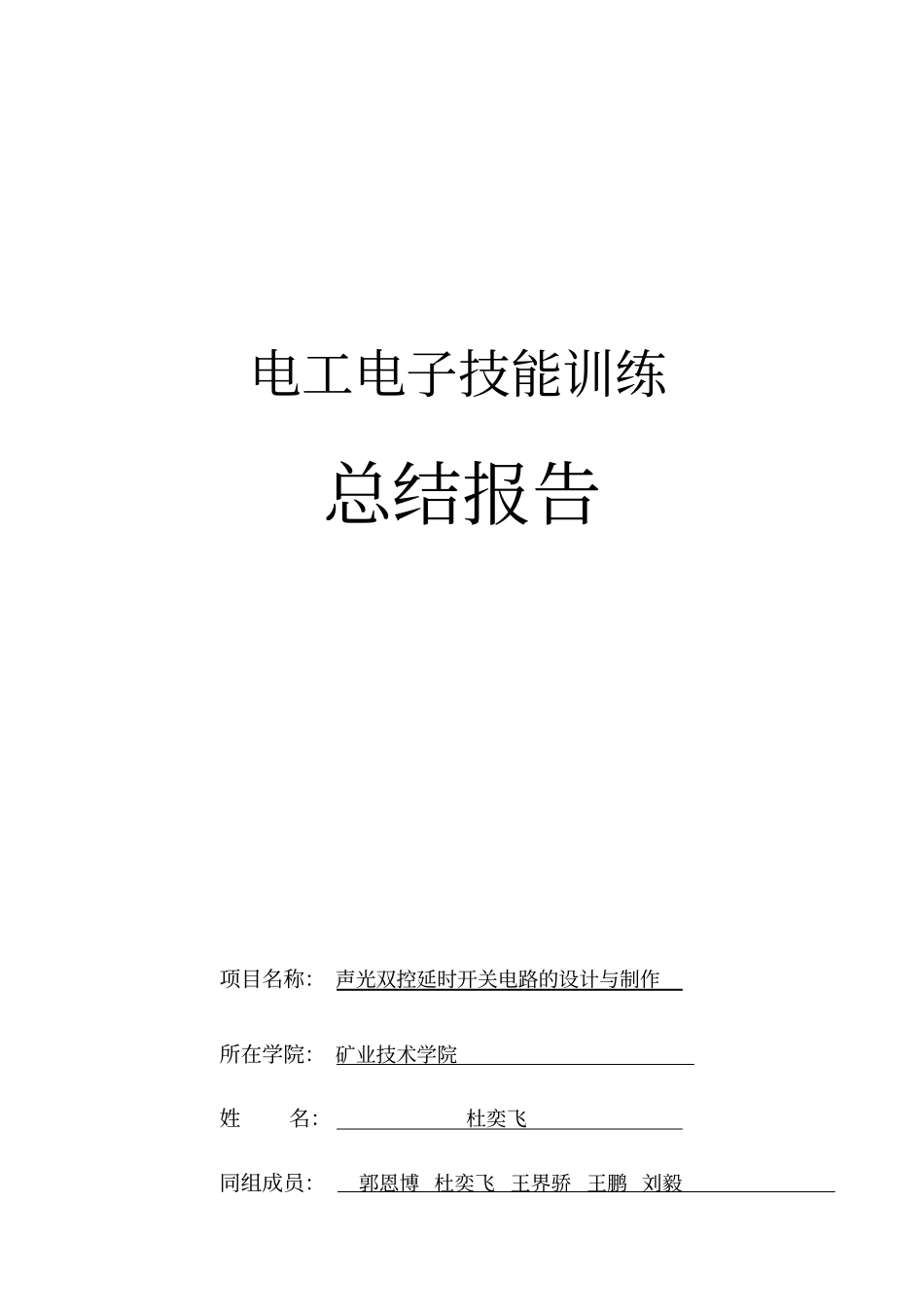

电工电子技能训练总结报告项目名称：声光双控延时开关电路的设计与制作所在学院：矿业技术学院姓名：杜奕飞同组成员：郭恩博杜奕飞王界骄王鹏刘毅指导教师：宋绍楼毛姣姣施泽勇训练地点：静远218完成时间：2017年7月2日摘要声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。此外，它在一定的场所使用还可起防盗作用。它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。本次设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。它不需要发送关闭信号，由电路自身的延时电路将灯关闭。当灯被打开后，延时电路延时约25s后将灯自动关闭。该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。即使受到声音信号的触发，开关也不会打开。关键词：变压；整流；滤波；稳压；检音、感光；放大；整形；延时可调。目录1市场同类产品综述..........................................................32设计方案及原理分析........................................................3主要电子元器件清单.........................................................3CD4011构成的声光控延时开关参考电路........................................4工作原理....................................................................53电路制作及调试、试验.....................................................10灯一直不亮................................................................10灯常亮不熄................................................................10实际操作..................................................................114技术经济分析.............................................................115总结.....................................................................116参考文献.................................................................121市场同类产品综述随着传感器技术的不断成熟，国内外已经将传感器技术列为优先发展的科技领域之一，声光传感器由于反应速度快，能实现非接触测量，而且精度高、分辨力高、可靠性好，加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点，因而广泛应用于军事、宇航、通信、检测与工业自动化控制等多种领域中。为此我们设计了声光控台灯电路，这是一种电路新颖、安全省电、结构简单、安装方便、使用寿命长的声光双控台灯开关。本声光控制开关的设计节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好,方便了人们的日常生活，随着科学技术的发展，公共场所照明控制手段也在日新月异地更新，除了声光控开关外，还有微波感应开关和热释远红外感应开关.但就目前而言，微波感应开关的抗干扰性能尚不理想，红外感应开关在性能上较为理想，但安装复杂，价格也偏高，比较适合在一些管理完善的场所如宾馆、大饭店楼道及家庭走廊应用，在普通住宅楼、办公楼道等场所的照明控制考虑到价格、管理及安装方便等因素，根据我国情,可以预计在相当一段时期内，声光控延时开关将是首选的主流产品。2设计方案比较，电气原理图绘制，电路工作原理简要分析主要电子元器件清单序号元器件名称器件型号位号备注1单向可控硅MCR100-6VS2光敏电阻RL5-10kRL3驻极体话筒MCHB-EM-4FMC3V/Ω--60+2DB4三极管C9014VT5二极管1N4007VD1-VD4RU2(1A,600V)6二极管1N4148VD67稳压二极管12VVD58逻辑门电路芯片CD4011A(Ⅰ-Ⅳ)二输入四与非门9电阻R13k10电阻R23M续表序号元器件名称器件型号位号备注11电阻R3510k12电阻R413电阻R5,14电阻R627k15电阻R733k16电阻R8120k17电容C118电解电容C222uF/16V19电解电容C347uF/16V20排针2针CD4011构成的声光控延时开关参考...
