第14章 施工组织设计案例VIP免费

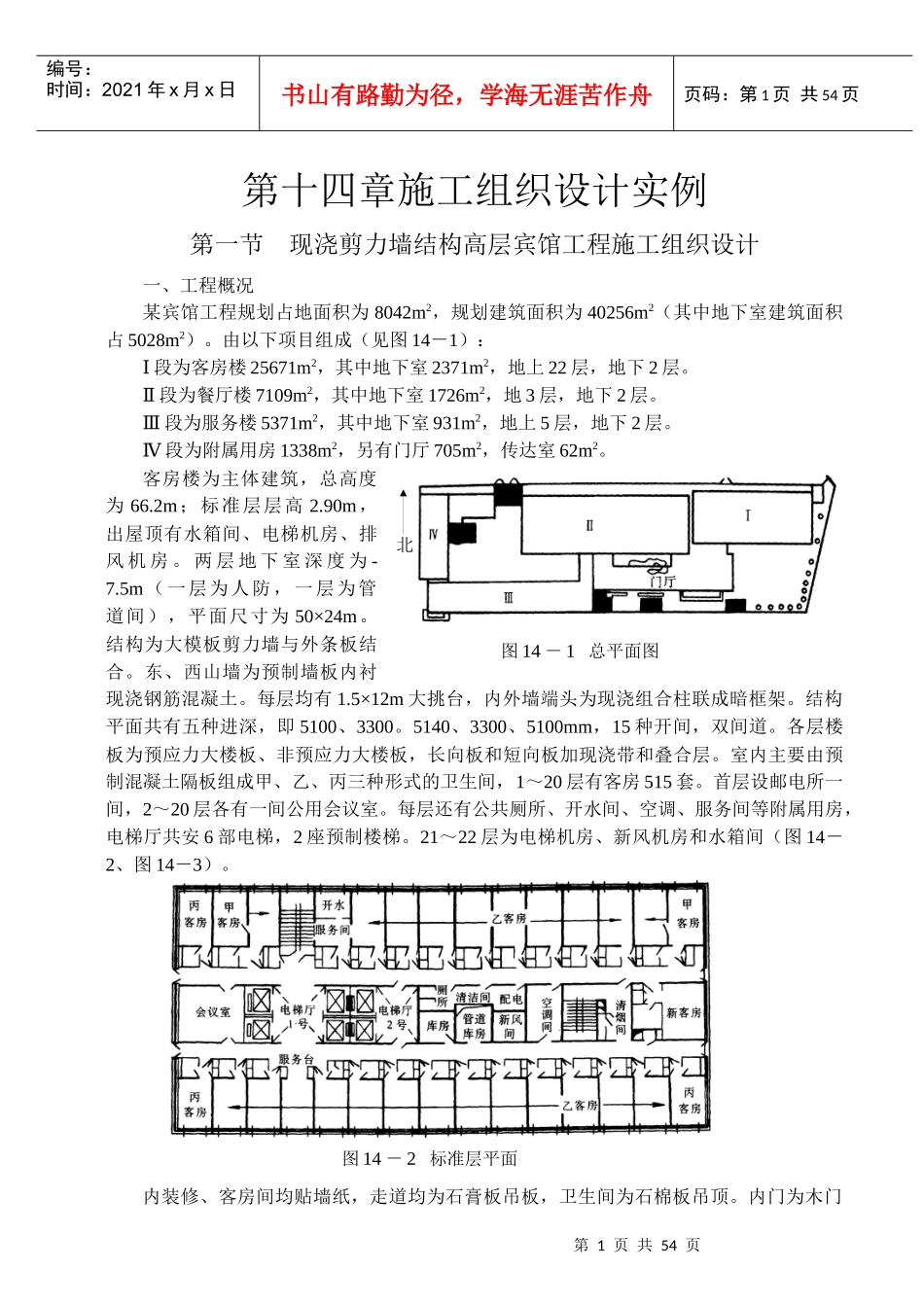

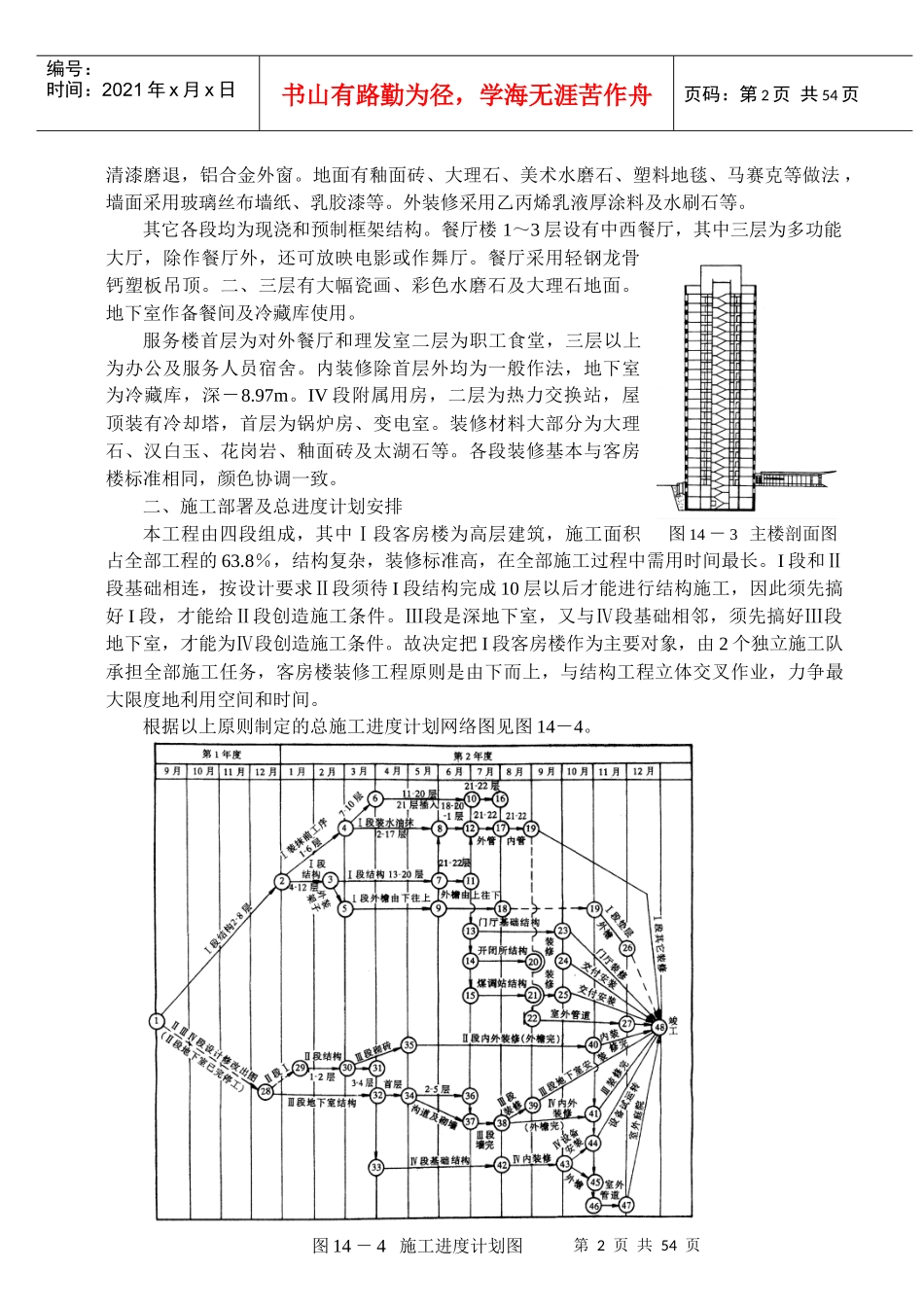

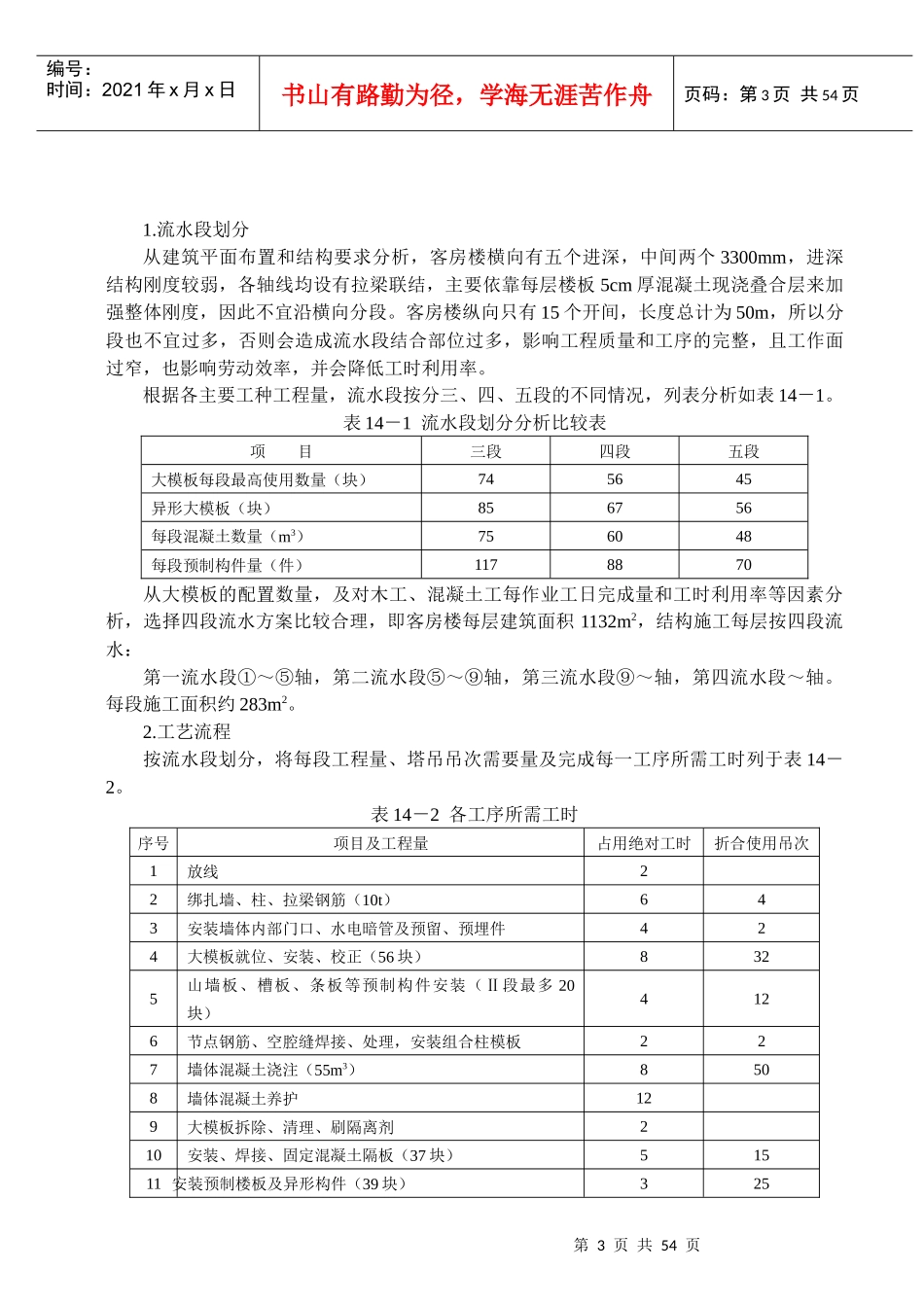

第1页共54页图14－1总平面图北图14－2标准层平面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第十四章施工组织设计实例第一节现浇剪力墙结构高层宾馆工程施工组织设计一、工程概况某宾馆工程规划占地面积为8042m2，规划建筑面积为40256m2（其中地下室建筑面积占5028m2）。由以下项目组成（见图14－1）：Ⅰ段为客房楼25671m2，其中地下室2371m2，地上22层，地下2层。Ⅱ段为餐厅楼7109m2，其中地下室1726m2，地3层，地下2层。Ⅲ段为服务楼5371m2，其中地下室931m2，地上5层，地下2层。Ⅳ段为附属用房1338m2，另有门厅705m2，传达室62m2。客房楼为主体建筑，总高度为66.2m；标准层层高2.90m，出屋顶有水箱间、电梯机房、排风机房。两层地下室深度为-7.5m（一层为人防，一层为管道间），平面尺寸为50×24m。结构为大模板剪力墙与外条板结合。东、西山墙为预制墙板内衬现浇钢筋混凝土。每层均有1.5×12m大挑台，内外墙端头为现浇组合柱联成暗框架。结构平面共有五种进深，即5100、3300。5140、3300、5100mm，15种开间，双间道。各层楼板为预应力大楼板、非预应力大楼板，长向板和短向板加现浇带和叠合层。室内主要由预制混凝土隔板组成甲、乙、丙三种形式的卫生间，1～20层有客房515套。首层设邮电所一间，2～20层各有一间公用会议室。每层还有公共厕所、开水间、空调、服务间等附属用房，电梯厅共安6部电梯，2座预制楼梯。21～22层为电梯机房、新风机房和水箱间（图14－2、图14－3）。内装修、客房间均贴墙纸，走道均为石膏板吊板，卫生间为石棉板吊顶。内门为木门第2页共54页第1页共54页图14－3主楼剖面图图14－4施工进度计划图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页清漆磨退，铝合金外窗。地面有釉面砖、大理石、美术水磨石、塑料地毯、马赛克等做法，墙面采用玻璃丝布墙纸、乳胶漆等。外装修采用乙丙烯乳液厚涂料及水刷石等。其它各段均为现浇和预制框架结构。餐厅楼1～3层设有中西餐厅，其中三层为多功能大厅，除作餐厅外，还可放映电影或作舞厅。餐厅采用轻钢龙骨钙塑板吊顶。二、三层有大幅瓷画、彩色水磨石及大理石地面。地下室作备餐间及冷藏库使用。服务楼首层为对外餐厅和理发室二层为职工食堂，三层以上为办公及服务人员宿舍。内装修除首层外均为一般作法，地下室为冷藏库，深－8.97m。IV段附属用房，二层为热力交换站，屋顶装有冷却塔，首层为锅炉房、变电室。装修材料大部分为大理石、汉白玉、花岗岩、釉面砖及太湖石等。各段装修基本与客房楼标准相同，颜色协调一致。二、施工部署及总进度计划安排本工程由四段组成，其中Ⅰ段客房楼为高层建筑，施工面积占全部工程的63.8％，结构复杂，装修标准高，在全部施工过程中需用时间最长。I段和Ⅱ段基础相连，按设计要求Ⅱ段须待I段结构完成10层以后才能进行结构施工，因此须先搞好I段，才能给Ⅱ段创造施工条件。Ⅲ段是深地下室，又与Ⅳ段基础相邻，须先搞好Ⅲ段地下室，才能为Ⅳ段创造施工条件。故决定把I段客房楼作为主要对象，由2个独立施工队承担全部施工任务，客房楼装修工程原则是由下而上，与结构工程立体交叉作业，力争最大限度地利用空间和时间。根据以上原则制定的总施工进度计划网络图见图14－4。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1.流水段划分从建筑平面布置和结构要求分析，客房楼横向有五个进深，中间两个3300mm，进深结构刚度较弱，各轴线均设有拉梁联结，主要依靠每层楼板5cm厚混凝土现浇叠合层来加强整体刚度，因此不宜沿横向分段。客房楼纵向只有15个开间，长度总计为50m，所以分段也不宜过多，否则会造成流水段结合部位过多，影响工程质量和工序的完整，且工作面过窄，也影响劳动效率，并会降低工时利用率。根据各主要工种工程量，流水段按分三、四、五段的不同情况，列表分析如表14－1。表14－1流水段划分分析比较表项目三段四段五段大模板每段最高使用数量（块）745645异形大模板（块）856756每段混凝土数量（m3）756048每段预制构件量（件）1178870从大模板的配置数量，...
