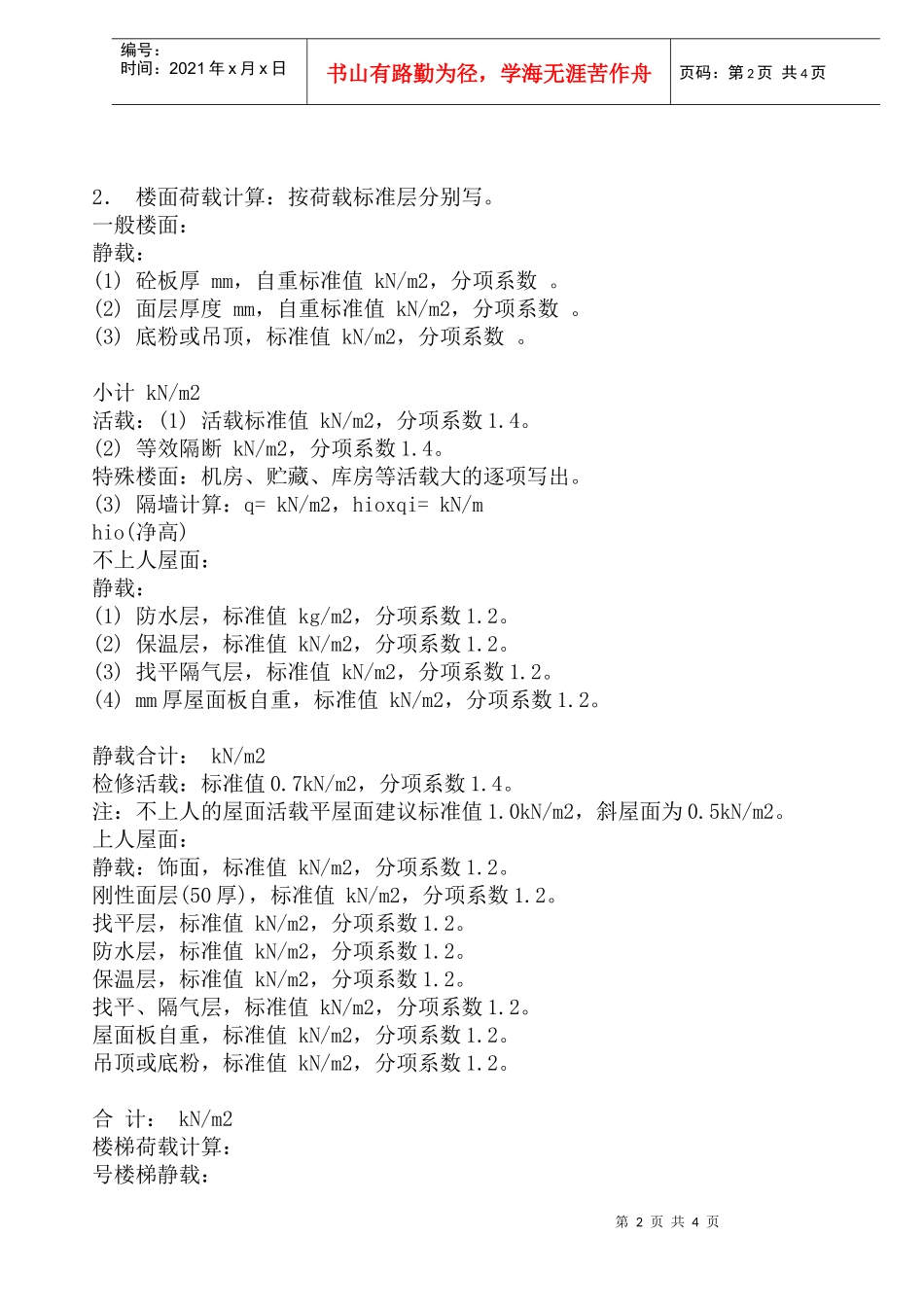

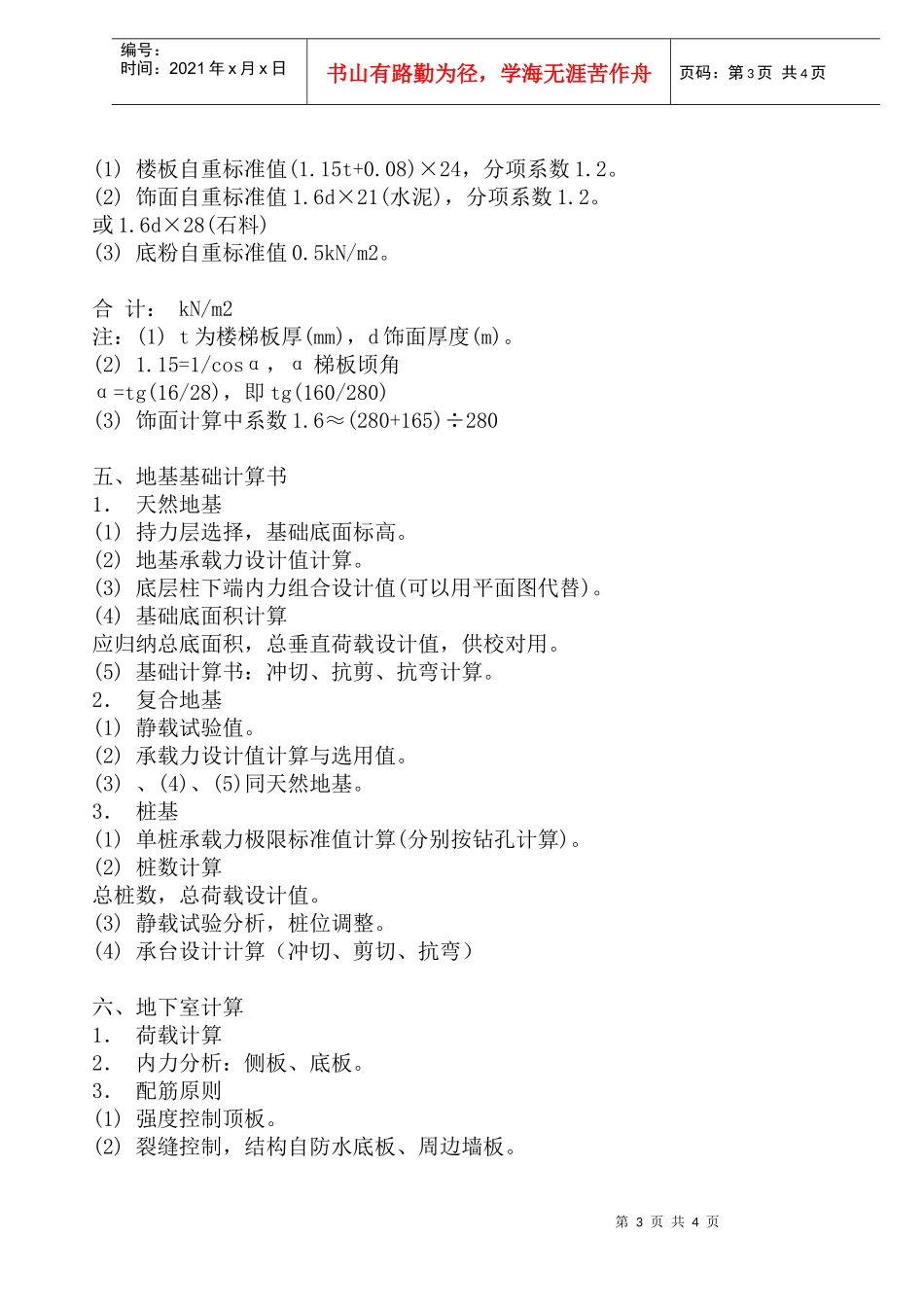

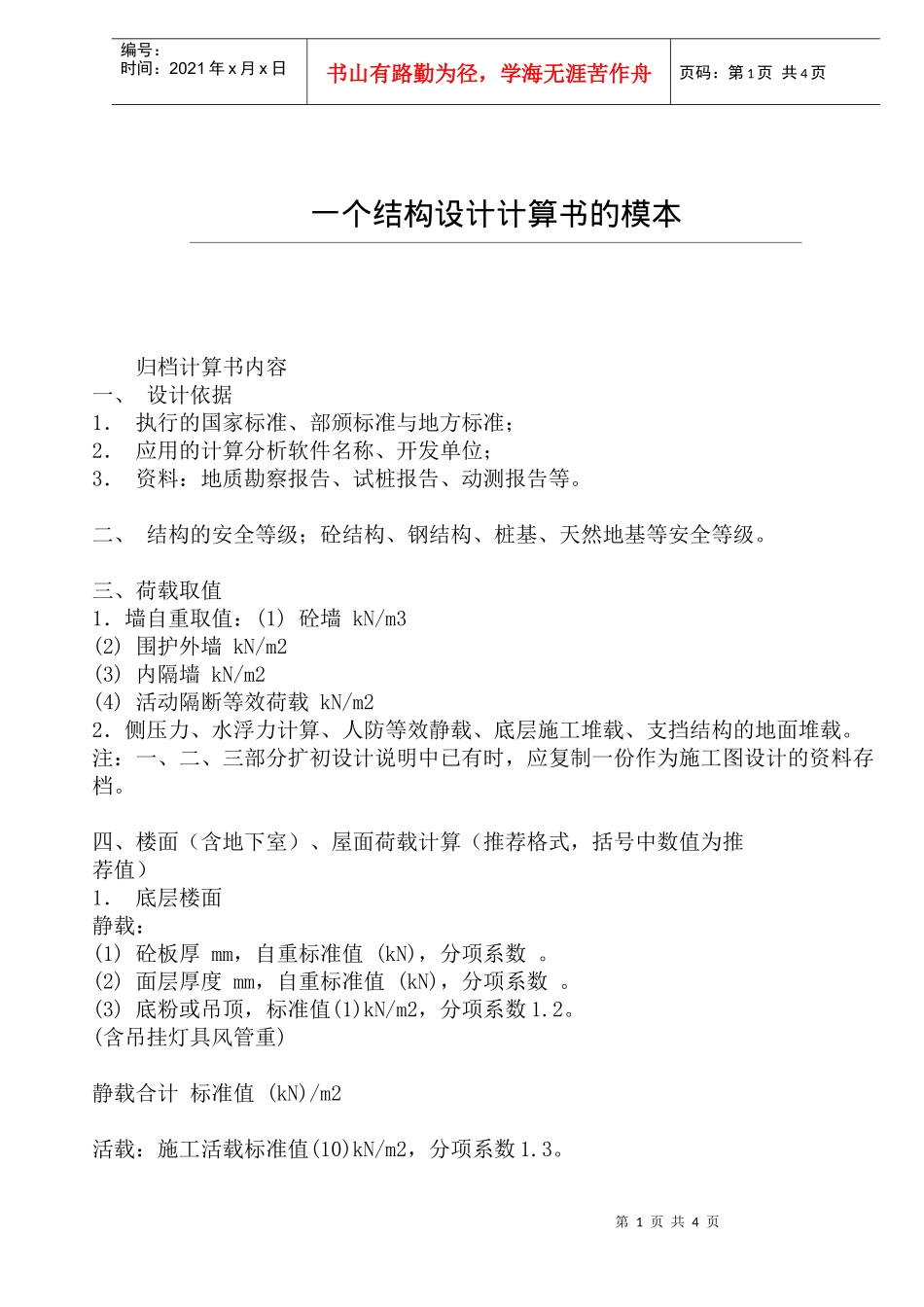

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页一个结构设计计算书的模本归档计算书内容一、设计依据1．执行的国家标准、部颁标准与地方标准；2．应用的计算分析软件名称、开发单位；3．资料：地质勘察报告、试桩报告、动测报告等。二、结构的安全等级；砼结构、钢结构、桩基、天然地基等安全等级。三、荷载取值1．墙自重取值：(1)砼墙kN/m3(2)围护外墙kN/m2(3)内隔墙kN/m2(4)活动隔断等效荷载kN/m22．侧压力、水浮力计算、人防等效静载、底层施工堆载、支挡结构的地面堆载。注：一、二、三部分扩初设计说明中已有时，应复制一份作为施工图设计的资料存档。四、楼面（含地下室）、屋面荷载计算（推荐格式，括号中数值为推荐值）1．底层楼面静载：(1)砼板厚mm，自重标准值(kN)，分项系数。(2)面层厚度mm，自重标准值(kN)，分项系数。(3)底粉或吊顶，标准值(1)kN/m2，分项系数1.2。(含吊挂灯具风管重)静载合计标准值(kN)/m2活载：施工活载标准值(10)kN/m2，分项系数1.3。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页2．楼面荷载计算：按荷载标准层分别写。一般楼面：静载：(1)砼板厚mm，自重标准值kN/m2，分项系数。(2)面层厚度mm，自重标准值kN/m2，分项系数。(3)底粉或吊顶，标准值kN/m2，分项系数。小计kN/m2活载：(1)活载标准值kN/m2，分项系数1.4。(2)等效隔断kN/m2，分项系数1.4。特殊楼面：机房、贮藏、库房等活载大的逐项写出。(3)隔墙计算：q=kN/m2，hioxqi=kN/mhio(净高)不上人屋面：静载：(1)防水层，标准值kg/m2，分项系数1.2。(2)保温层，标准值kN/m2，分项系数1.2。(3)找平隔气层，标准值kN/m2，分项系数1.2。(4)mm厚屋面板自重，标准值kN/m2，分项系数1.2。静载合计：kN/m2检修活载：标准值0.7kN/m2，分项系数1.4。注：不上人的屋面活载平屋面建议标准值1.0kN/m2，斜屋面为0.5kN/m2。上人屋面：静载：饰面，标准值kN/m2，分项系数1.2。刚性面层(50厚)，标准值kN/m2，分项系数1.2。找平层，标准值kN/m2，分项系数1.2。防水层，标准值kN/m2，分项系数1.2。保温层，标准值kN/m2，分项系数1.2。找平、隔气层，标准值kN/m2，分项系数1.2。屋面板自重，标准值kN/m2，分项系数1.2。吊顶或底粉，标准值kN/m2，分项系数1.2。合计：kN/m2楼梯荷载计算：号楼梯静载：第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页(1)楼板自重标准值(1.15t+0.08)×24，分项系数1.2。(2)饰面自重标准值1.6d×21(水泥)，分项系数1.2。或1.6d×28(石料)(3)底粉自重标准值0.5kN/m2。合计：kN/m2注：(1)t为楼梯板厚(mm)，d饰面厚度(m)。(2)1.15=1/cosα，α梯板顷角α=tg(16/28)，即tg(160/280)(3)饰面计算中系数1.6≈(280+165)÷280五、地基基础计算书1．天然地基(1)持力层选择，基础底面标高。(2)地基承载力设计值计算。(3)底层柱下端内力组合设计值(可以用平面图代替)。(4)基础底面积计算应归纳总底面积，总垂直荷载设计值，供校对用。(5)基础计算书：冲切、抗剪、抗弯计算。2．复合地基(1)静载试验值。(2)承载力设计值计算与选用值。(3)、(4)、(5)同天然地基。3．桩基(1)单桩承载力极限标准值计算(分别按钻孔计算)。(2)桩数计算总桩数，总荷载设计值。(3)静载试验分析，桩位调整。(4)承台设计计算（冲切、剪切、抗弯）六、地下室计算1．荷载计算2．内力分析：侧板、底板。3．配筋原则(1)强度控制顶板。(2)裂缝控制，结构自防水底板、周边墙板。第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
