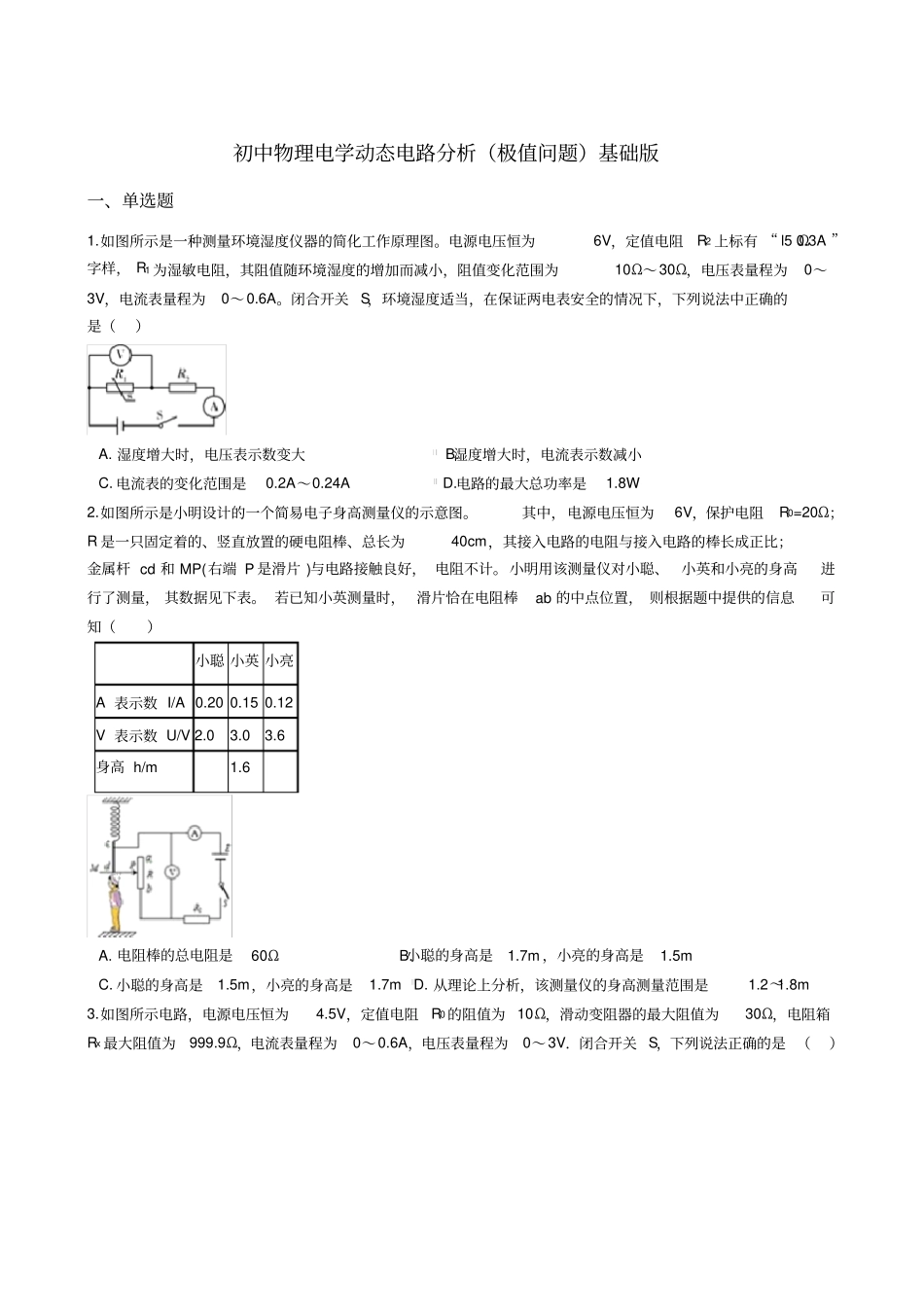

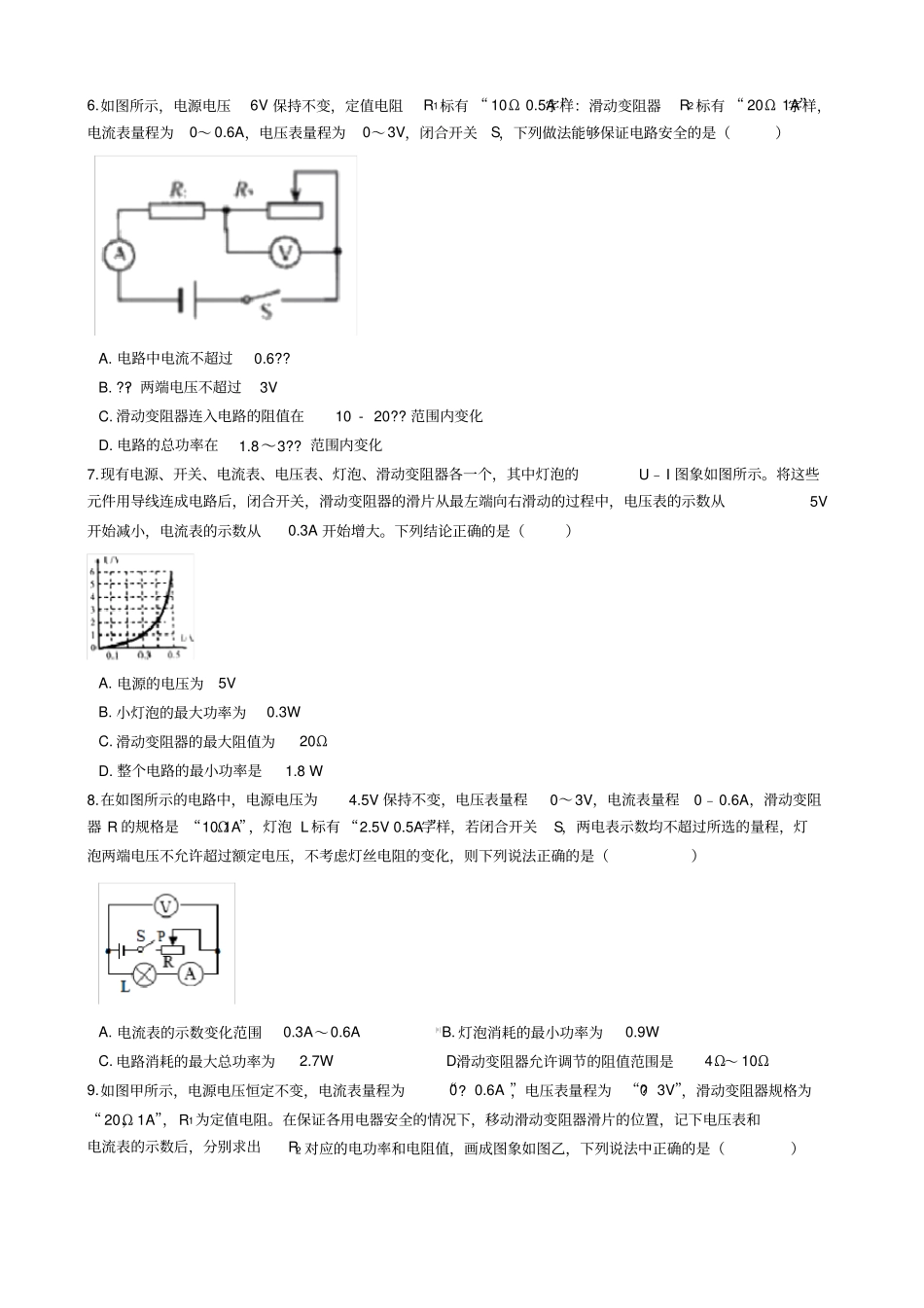

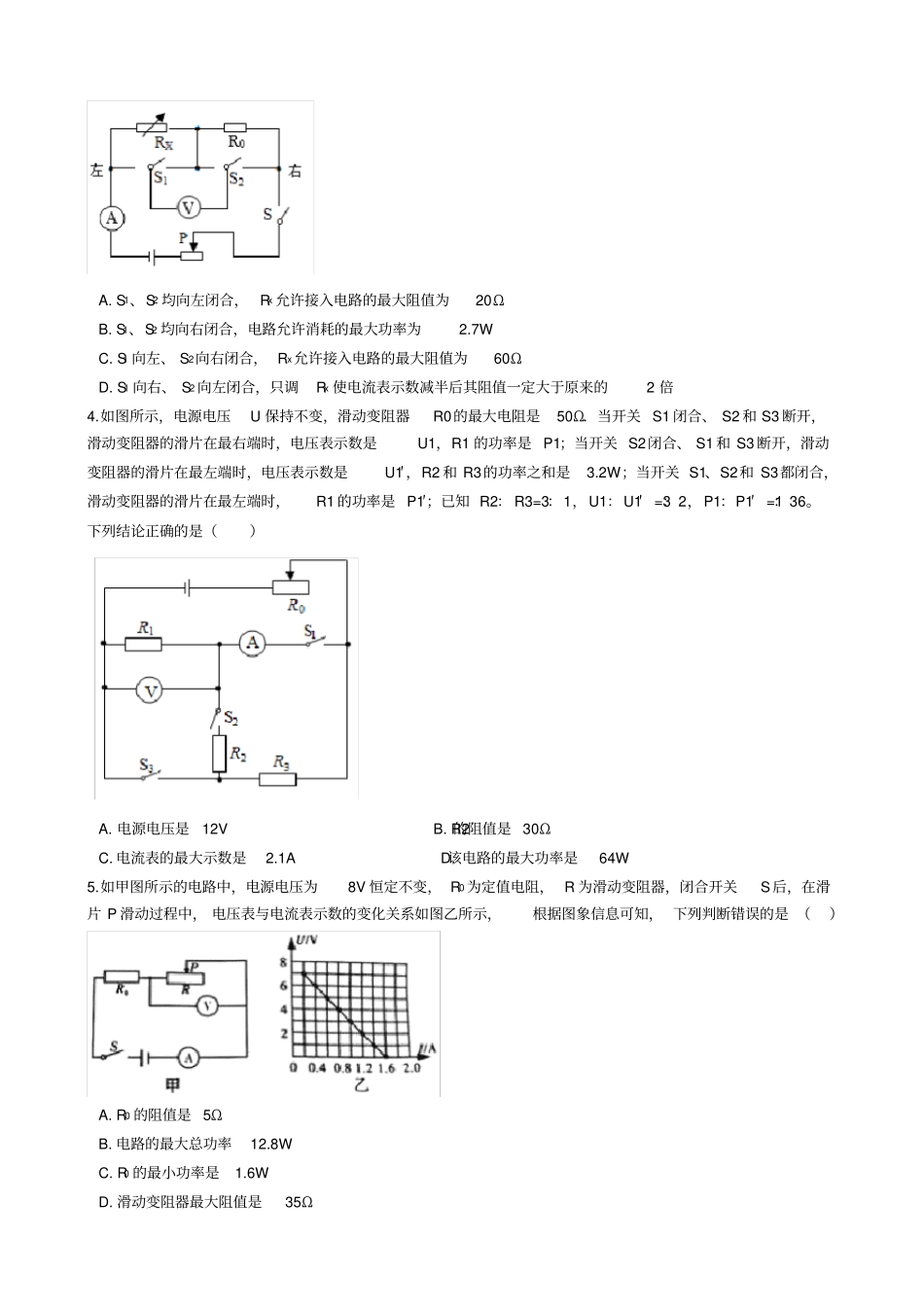

初中物理电学动态电路分析（极值问题）基础版一、单选题1.如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是（）A.湿度增大时，电压表示数变大B.湿度增大时，电流表示数减小C.电流表的变化范围是0.2A～0.24AD.电路的最大总功率是1.8W2.如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP(右端P是滑片)与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）小聪小英小亮A表示数I/A0.200.150.12V表示数U/V2.03.03.6身高h/m1.6A.电阻棒的总电阻是60ΩB.小聪的身高是1.7m，小亮的身高是1.5mC.小聪的身高是1.5m，小亮的身高是1.7mD.从理论上分析，该测量仪的身高测量范围是1.2～1.8m3.如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱Rx最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A.S1、S2均向左闭合，Rx允许接入电路的最大阻值为20ΩB.S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC.S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60ΩD.S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍4.如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。下列结论正确的是（）A.电源电压是12VB.R2的阻值是30ΩC.电流表的最大示数是2.1AD.该电路的最大功率是64W5.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A.R0的阻值是5ΩB.电路的最大总功率12.8WC.R0的最小功率是1.6WD.滑动变阻器最大阻值是35Ω6.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A.电路中电流不超过0.6??B.??1两端电压不超过3VC.滑动变阻器连入电路的阻值在10-20??范围内变化D.电路的总功率在1.8～3??范围内变化7.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（）A.电源的电压为5VB.小灯泡的最大功率为0.3WC.滑动变阻器的最大阻值为20ΩD.整个电路的最小功率是1.8W8.在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“2.5V0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A.电流表的示数变化范围0.3A～0.6AB.灯泡消耗的最小功率为0.9WC.电路消耗的最大总功率为2.7WD.滑动变阻器允许调节的阻值范围是4Ω～10Ω9.如图甲所示，电源电压恒定不变，电流表量程为“0?0.6A”，电压表量程为“0?3V”，滑动变阻器规格为“20Ω，1A”，R1为定值电阻。在保证各用电器安全的情况下，移动滑动变...
