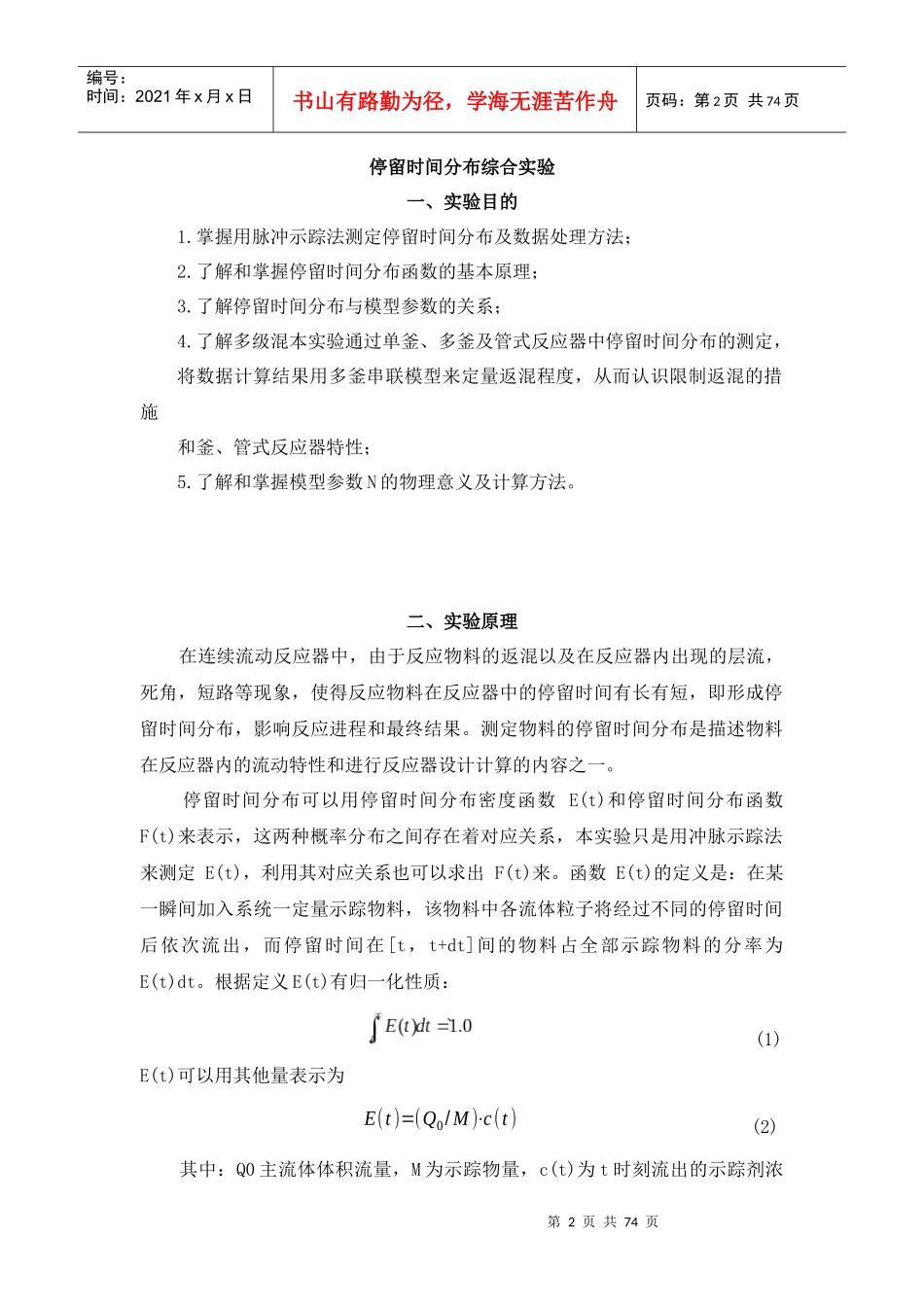

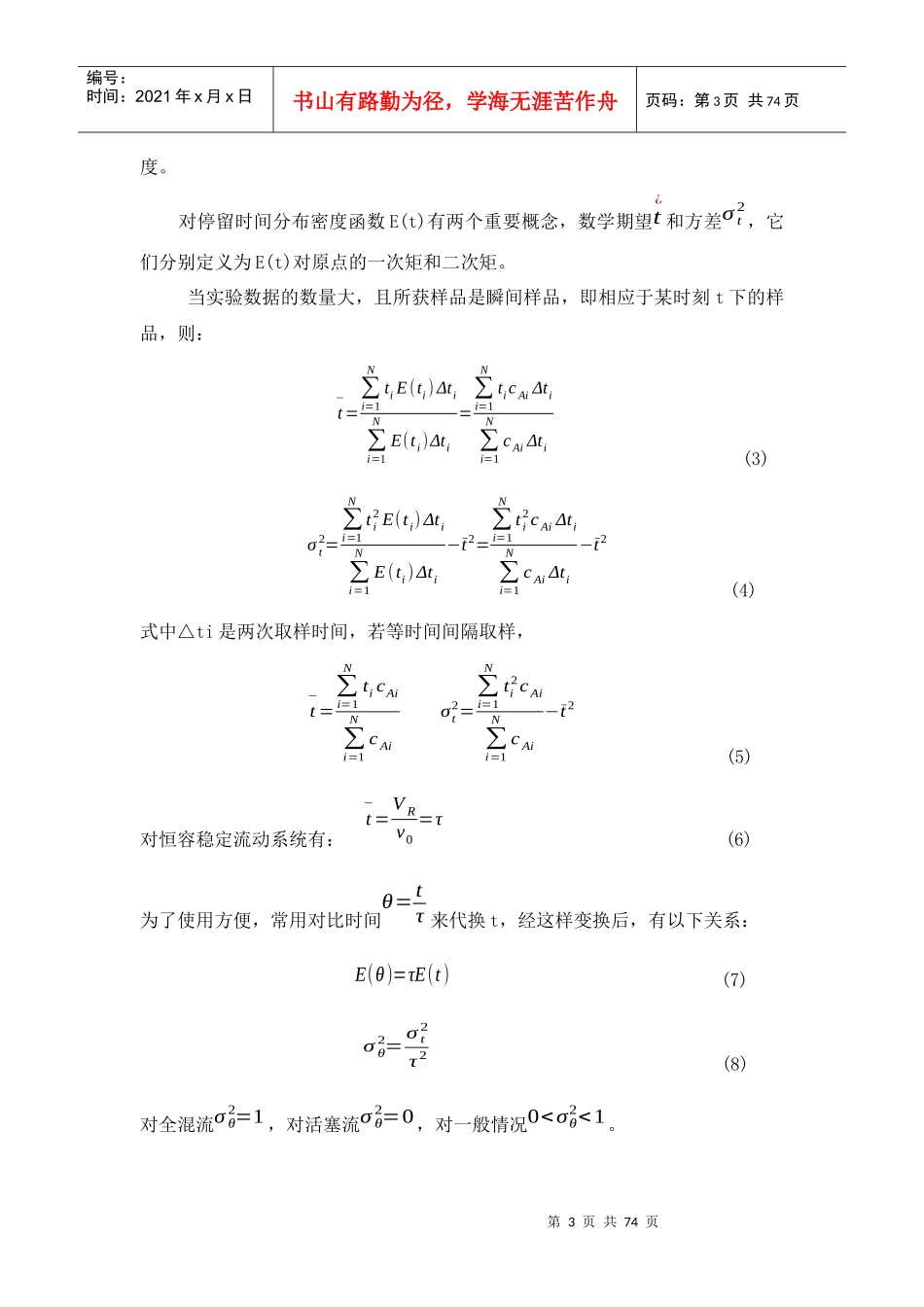

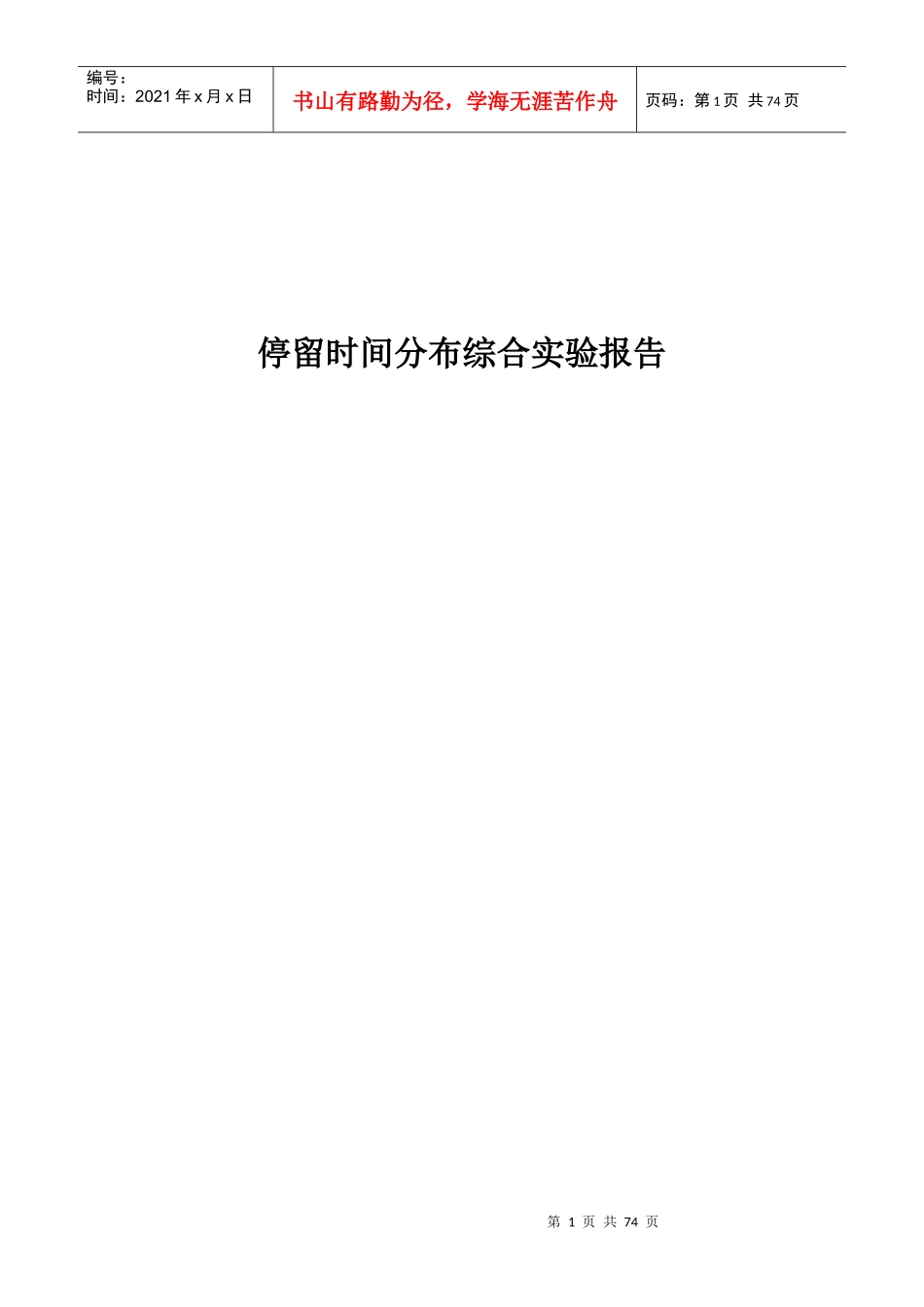

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页停留时间分布综合实验报告第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页停留时间分布综合实验一、实验目的1.掌握用脉冲示踪法测定停留时间分布及数据处理方法；2.了解和掌握停留时间分布函数的基本原理；3.了解停留时间分布与模型参数的关系；4.了解多级混本实验通过单釜、多釜及管式反应器中停留时间分布的测定，将数据计算结果用多釜串联模型来定量返混程度，从而认识限制返混的措施和釜、管式反应器特性；5.了解和掌握模型参数N的物理意义及计算方法。二、实验原理在连续流动反应器中，由于反应物料的返混以及在反应器内出现的层流，死角，短路等现象，使得反应物料在反应器中的停留时间有长有短，即形成停留时间分布，影响反应进程和最终结果。测定物料的停留时间分布是描述物料在反应器内的流动特性和进行反应器设计计算的内容之一。停留时间分布可以用停留时间分布密度函数E(t)和停留时间分布函数F(t)来表示，这两种概率分布之间存在着对应关系，本实验只是用冲脉示踪法来测定E(t)，利用其对应关系也可以求出F(t)来。函数E(t)的定义是：在某一瞬间加入系统一定量示踪物料，该物料中各流体粒子将经过不同的停留时间后依次流出，而停留时间在[t，t+dt]间的物料占全部示踪物料的分率为E(t)dt。根据定义E(t)有归一化性质：(1)E(t)可以用其他量表示为E(t)=(Q0/M)⋅c(t)(2)其中：Q0主流体体积流量，M为示踪物量，c(t)为t时刻流出的示踪剂浓第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页度。对停留时间分布密度函数E(t)有两个重要概念，数学期望t¿和方差σt2，它们分别定义为E(t)对原点的一次矩和二次矩。当实验数据的数量大，且所获样品是瞬间样品，即相应于某时刻t下的样品，则：t−=∑i=1NtiE(ti)Δti∑i=1NE(ti)Δti=∑i=1NticAiΔti∑i=1NcAiΔti(3)σt2=∑i=1Nti2E(ti)Δti∑i=1NE(ti)Δti−t2=∑i=1Nti2cAiΔti∑i=1NcAiΔti−t2(4)式中△ti是两次取样时间，若等时间间隔取样，t−=∑i=1NticAi∑i=1NcAiσt2=∑i=1Nti2cAi∑i=1NcAi−t2(5)对恒容稳定流动系统有：t−=VRv0=τ(6)为了使用方便，常用对比时间θ=tτ来代换t，经这样变换后，有以下关系：E(θ)=τE(t)(7)σθ2=σt2τ2(8)对全混流σθ2=1，对活塞流σθ2=0，对一般情况0<σθ2<1。第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页用无因次σθ2来评价反应器内的流动状态比较方便，一般可将实际反应器当做多级串联釜式反应器加以描述，并认为每级为全混流反应釜，各级存料量相等，级间无返混。对多级全混釜有（N为串联全混釜的个数）：N=1σθ2(9)三、实验仪器、设备和试剂实验仪器与设备：釜式反应器(两个)、管式反应器（一个）、水泵（一个）、转子流量计，阀门，管线若干，电导率仪三台，分析天平；实验试剂：饱和KCl溶液。四、实验装置原理图1-水槽；2－磁力泵；3－调节阀；4－三通阀；5－注射器；6、10、11、16－球阀；第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页五、实验安排5.1实验内容1、安装实验装置。2、测定不同浓度下KCl电导率的标准曲线（最大值为2mS）。计算对示踪剂注入量，并根据反应器体积计算KCl溶液的浓度范围是否在可测量范围。3、选择合适的流量，将平均停留时间保持在10－20min，注入适量的示踪剂，测定单釜不同时间的电导率值，绘制单釜停留时间与电导关系曲线，计算停留时间分布函数及停留时间分布密度函数。4、选择合适流量，将平均停留时间保持在10－20min，注入适量的示踪剂，测定两釜并联条件下的电导率值，计算并绘制单釜及两釜并联的停留时间与电导关系曲线，计算停留时间分布函数及停留时间分布密度函数。5、按4进行两釜串联实验。6、测定釜式、管式反应器串联的停留时间分布曲线，并计算停留时间分布函数及密度分布函数。7、大型智能仪器的操作使用，用其测量釜式反应器串联的...
