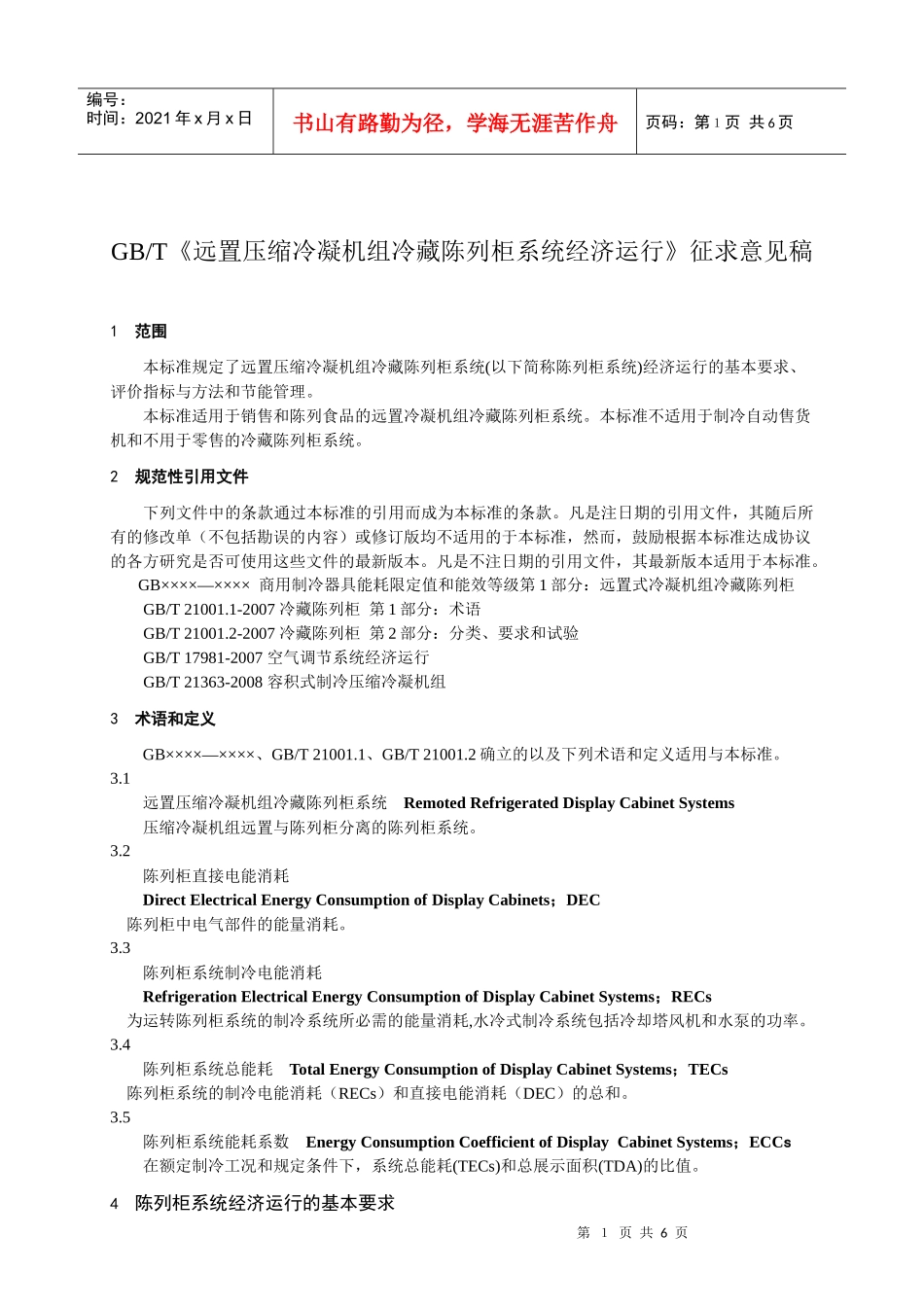

第１页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共6页GB/T《远置压缩冷凝机组冷藏陈列柜系统经济运行》征求意见稿1范围本标准规定了远置压缩冷凝机组冷藏陈列柜系统(以下简称陈列柜系统)经济运行的基本要求、评价指标与方法和节能管理。本标准适用于销售和陈列食品的远置冷凝机组冷藏陈列柜系统。本标准不适用于制冷自动售货机和不用于零售的冷藏陈列柜系统。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用的于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB××××—××××商用制冷器具能耗限定值和能效等级第1部分：远置式冷凝机组冷藏陈列柜GB/T21001.1-2007冷藏陈列柜第1部分：术语GB/T21001.2-2007冷藏陈列柜第2部分：分类、要求和试验GB/T17981-2007空气调节系统经济运行GB/T21363-2008容积式制冷压缩冷凝机组3术语和定义GB××××—××××、GB/T21001.1、GB/T21001.2确立的以及下列术语和定义适用与本标准。3.1远置压缩冷凝机组冷藏陈列柜系统RemotedRefrigeratedDisplayCabinetSystems压缩冷凝机组远置与陈列柜分离的陈列柜系统。3.2陈列柜直接电能消耗DirectElectricalEnergyConsumptionofDisplayCabinets；DEC陈列柜中电气部件的能量消耗。3.3陈列柜系统制冷电能消耗RefrigerationElectricalEnergyConsumptionofDisplayCabinetSystems；RECs为运转陈列柜系统的制冷系统所必需的能量消耗,水冷式制冷系统包括冷却塔风机和水泵的功率。3.4陈列柜系统总能耗TotalEnergyConsumptionofDisplayCabinetSystems；TECs陈列柜系统的制冷电能消耗（RECs）和直接电能消耗（DEC）的总和。3.5陈列柜系统能耗系数EnergyConsumptionCoefficientofDisplayCabinetSystems；ECCs在额定制冷工况和规定条件下，系统总能耗(TECs)和总展示面积(TDA)的比值。4陈列柜系统经济运行的基本要求第２页共6页第１页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共6页4.1陈列柜系统的设计要求4.1.1机组根据当地极端气候条件设计。4.1.2设计使用环境温度应符合GB/T21001.2中表3规定。4.1.3陈列柜使用温度应尽量与设计温度一致。4.2陈列柜系统的设备选型要求4.2.1压缩机应合理配置，避免出现制冷量远大于需要量的现象；4.2.2应选择能效指标符合标准的设备，不得选用国家明令淘汰的产品；4.2.3设计运行工况点应在压缩冷凝机组制造厂规定的经济工作区内；4.2.4冷凝器的配置宜适当加大；4.2.5在北方使用水冷系统时，需要为冷却塔提供附加的加热器；4.2.6应选配加热功率合适的防结露加热丝。4.3陈列柜系统的安装、调试与验收要求4.3.1应按照制造厂的安装规定，由专门的安装技术人员进行安装；4.3.2除按规定的方式进行试验所需要的装置和仪器的连接外，对机组不能进行更改和调整；4.3.3安装场地与位置的确定应充分考虑运行管理的方便，预留必要的检修空间；4.3.4连接柜体蒸发器和冷凝机组的管道应做好保温防潮处理；4.3.5吸排风口均不应设置遮挡物，以免通风不良造成制冷机组故障；4.3.6避免制冷剂泄漏。4.4陈列柜系统的合理使用要求4.4.1压缩机的经济运行4.4.1.1压缩机的每个机头设一个排气温度传感器，用于防止压缩机过热。4.4.1.2压缩机设回气温度传感器，用于检测压缩机的回气状况。4.4.2冷凝器的经济运行4.4.2.1风冷冷凝器的经济运行a)根据排气压力的设定值控制冷凝器风机，为延长风机的运行寿命应对风机的启停次数要根据要求做限制，同时按照风机数量合理设置风机启停的控制级量。b)北方寒冷地区应加装冷凝压力调节阀，以满足正常制冷运行。c)室外温度传感器安装于冷凝器的下方，固定在冷凝器柱脚内侧，距离冷凝器250mm处，用于检测冷凝器吸入空气的温度。回液温度传感器应安装在距离进液管≥150mm处，用于检测储液罐的进液温度。d)冷凝器风机的启停应按照冷凝压力范围自动调整，冷凝压力范围受室外温度数值自动浮动调整。e)安装液位传感器以...
