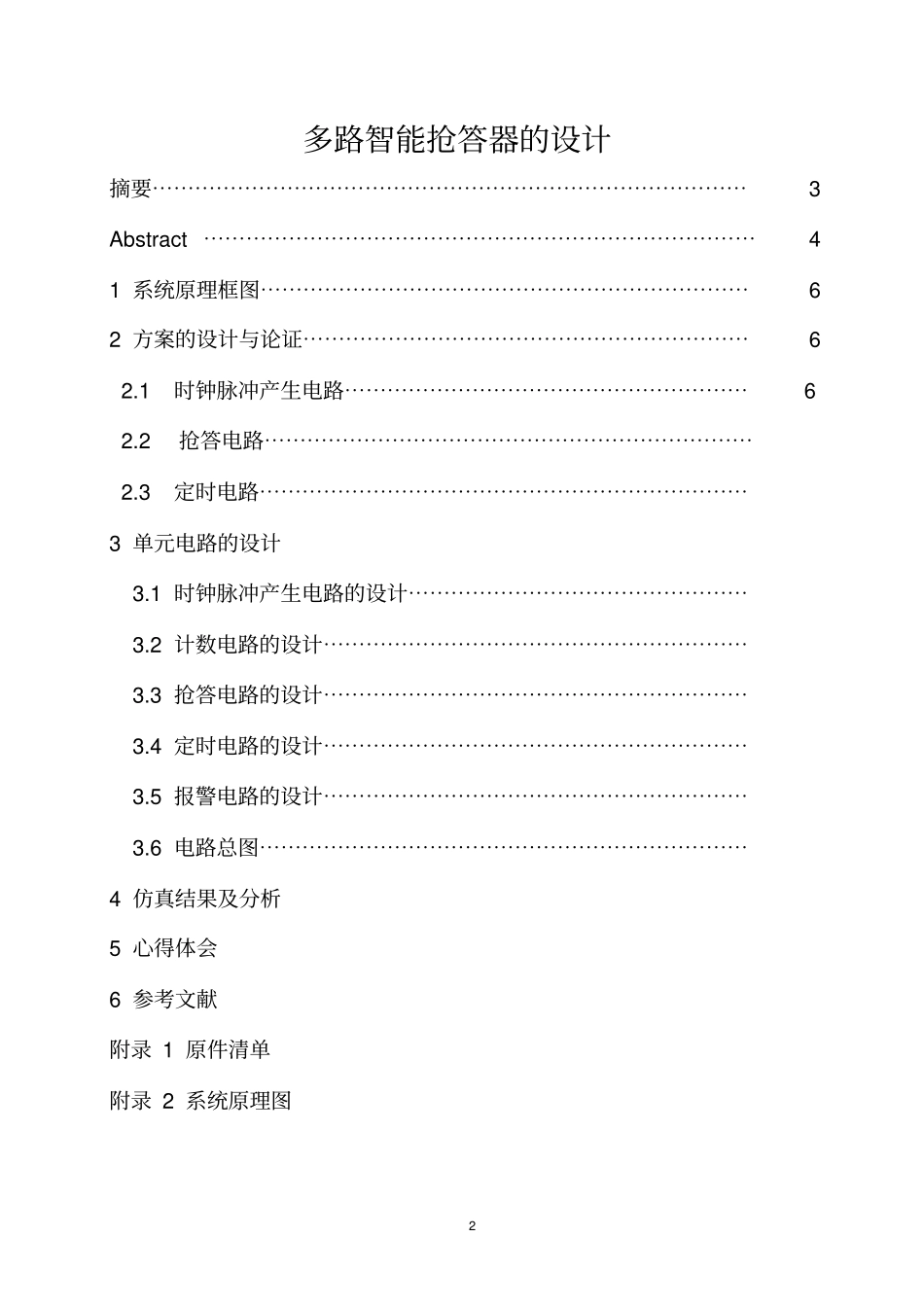

1课程设计任务书姓名:XXX、XX专业班级:通信0903指导老师:XX工作单位:湖南XXXX题目:多路智能抢答器的设计一完成的任务与要求用中、小规模集成电路设计一台能抢答和报警的智能抢答器,要求如下:1可同时提供8名选手进行抢答;2通过主持人开关,控制系统的清零和抢答的开始;3通过定时电路设定有效抢答时间(30s),主持人启动抢答开关后,定时电路开始倒计时;4如果有人抢答,则编号被锁存,并在LED数码管上显示,同时扬声器报警,封锁输入电路,其他选手不能抢答;5如果没人抢答,则有效时间过后。系统自动报警,且封闭输入电路,选手抢答无效。二时间安排:时间:第1-12周理论设计,软件仿真,第15-18周实验室焊接、安装调试。地点:理工楼E604实验室学生签名:年月日指导教师签名:年月日2多路智能抢答器的设计摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3Abstract⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41系统原理框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62方案的设计与论证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.1时钟脉冲产生电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.2抢答电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.3定时电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3单元电路的设计3.1时钟脉冲产生电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.2计数电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.3抢答电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.4定时电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.5报警电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.6电路总图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4仿真结果及分析5心得体会6参考文献附录1原件清单附录2系统原理图3摘要多路智能抢答器一种以数字电路技术来实现多人抢答的装置,具有操作简单、性化、能化且公平性高的优点,在很多竞答比赛中都有用到。本文的设计与实现是以中小规模集成电路设计多路智能抢答器的方法,它主要与数字电路挂钩,囊括了数字电路的两大电路(组合逻辑电路和时序电路)。它是由抢答电路、定时电路、报警电路、时钟脉冲产生电路及电源电路组成。时钟脉冲采用的以555定时器构成的多谐振荡电路产生、定时电路是以74LS192为主要芯片构成的⋯⋯通过EDA软件Multisim10绘制了电子电路仿真原理图,并进行仿真,同时用万能板焊接制作了硬件实现电路。从软件仿真验、了原理设计的正确,通过硬件制作实物电路能够同时供8人抢答,并且能够准确的显示编码和及时报警,达到了设计的要求。4AbstractMultipleintelligencecontestisakindofdigitalcircuittechnologytorealizepeopleviesdevice,ischaracterizedbysimpleoperation,gender,canchangeandfairness,theadvantageofhighinmanyisusefultocorrectgame.Thispaperbasedonthedesignandimplementationofmediumscaleintegratedcircuitdesignformultipleintelligencecontest,itmainlymethodwithdigitalcircuit,includethedigitalcircuitlinkedthetwobigcircuits(portfoliologiccircuitandthesequentialcircuits).Itisbythecontestcircuit,timingcircuit,alarmcircuit,theclockpulsecircuitsandpowercircuitcomponent.Theclockpulseusewithmultipleresonancecomposedof555timing,timingcircuitsproduceswingscircuitiscomposedof74LS192asthemainchip...ThroughMultisim10EDAsoftwaredrawselectroniccircuitsimulationprinciplechartandsimulation,atthesametimeusetheuniversalplateweldingmadehardwarerealizationcircuit.Fromsoftwaresimulationcheck,theprincipleoftheright,byhardwaredesignformakingphysicalcircuitcansimultaneouslyeightpeople,andcanaccuratelyresponderdisplaycodeandtimelyalarmandmeetthedesignrequirements51系统原理框图定时抢答器的总体框图如图1所示,其主要是对选手和主持人控制开关所控制的信号的输入进行处理。(1)显示电路:主要由LED共阴数码管对时间和选手编号进行显示;(2)译码电路...
