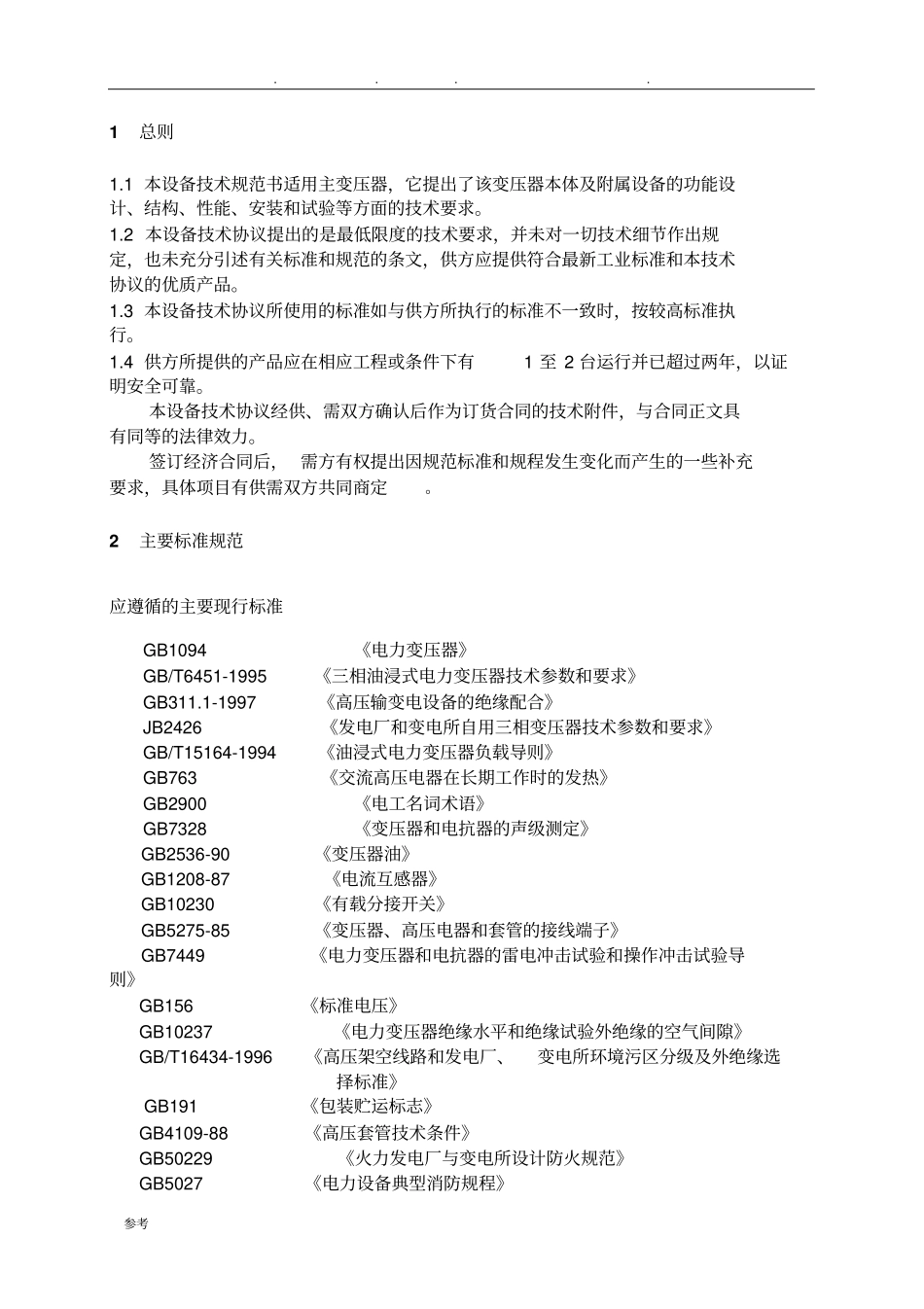

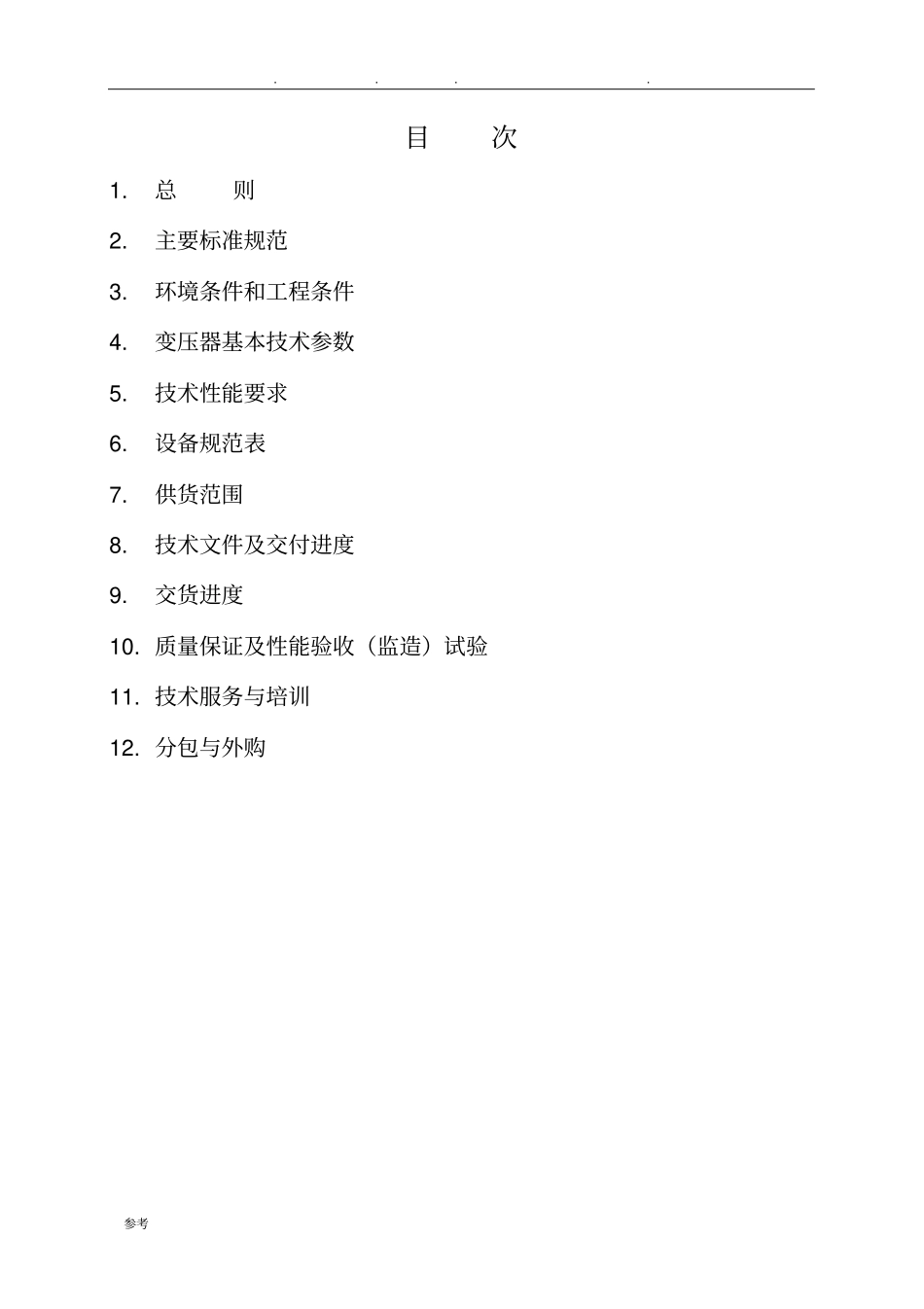

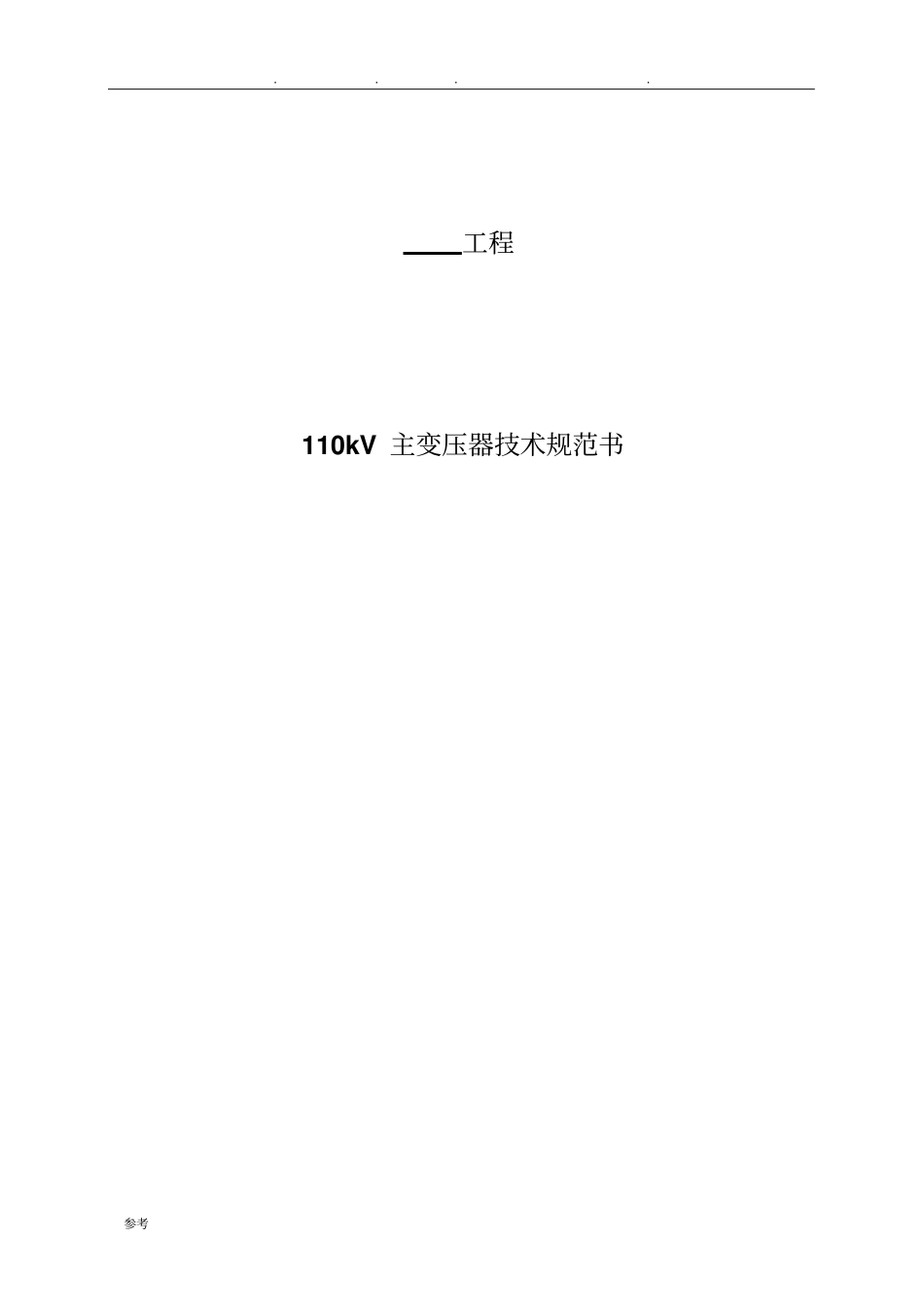

....参考工程110kV主变压器技术规范书....参考目次1.总则2.主要标准规范3.环境条件和工程条件4.变压器基本技术参数5.技术性能要求6.设备规范表7.供货范围8.技术文件及交付进度9.交货进度10.质量保证及性能验收（监造）试验11.技术服务与培训12.分包与外购....参考1总则1.1本设备技术规范书适用主变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合最新工业标准和本技术协议的优质产品。1.3本设备技术协议所使用的标准如与供方所执行的标准不一致时，按较高标准执行。1.4供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠。本设备技术协议经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。签订经济合同后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目有供需双方共同商定。2主要标准规范应遵循的主要现行标准GB1094《电力变压器》GB/T6451-1995《三相油浸式电力变压器技术参数和要求》GB311.1-1997《高压输变电设备的绝缘配合》JB2426《发电厂和变电所自用三相变压器技术参数和要求》GB/T15164-1994《油浸式电力变压器负载导则》GB763《交流高压电器在长期工作时的发热》GB2900《电工名词术语》GB7328《变压器和电抗器的声级测定》GB2536-90《变压器油》GB1208-87《电流互感器》GB10230《有载分接开关》GB5275-85《变压器、高压电器和套管的接线端子》GB7449《电力变压器和电抗器的雷电冲击试验和操作冲击试验导则》GB156《标准电压》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB191《包装贮运标志》GB4109-88《高压套管技术条件》GB50229《火力发电厂与变电所设计防火规范》GB5027《电力设备典型消防规程》....参考GB/T13384-92《机电产品包装通用技术条件》3环境条件和工程条件3.1环境条件3.1.1周围空气温度最高温度：+40℃最低温度：-30℃3.1.2海拔高度：1000m3.1.3最大风速：35m/s3.1.4环境相对湿度(在25℃时)最大相对湿度54%3.1.5地震烈度：8度水平加速度：0.3g垂直加速度：0.15g环境条件执行新标准（GB18306-2001）中地震动峰值加速度分区与地震基本烈度对照表。3.1.6污秽等级：II级3.1.7覆冰厚度：10mm(风速不大于15m/s时)3.2工程条件3.2.1变电所主变压器，其电源从110kV母线引接。3.2.2安装地点：杨家窑风电场110kV升压站4变压器基本技术参数4.1型式：110kV三相油浸自冷式有载调压变压器。4.2型号：SZ10-50000/1104.3冷却方式：ONAN4.4额定频率：50Hz4.5额定容量：50000kVA/50000kVA4.6额定电压：高压侧：110kV低压侧：10.5kV4.7额定电流：高压侧：230A低压侧：2749A4.8额定电压变比：110±8x1.25%/10.5kV4.9短路阻抗：Uk%=10.5误差不允许超过以上值的±10%4.10极性：负极性。4.11联接组标号：YN,d114.12端子连接方式：高压侧：110kV架空线低压侧：10kV母线桥....参考高压中性点：架空软导线4.13套管相间中心距离：低压：≧500mm高压：≧1200mm4.14变压器相序：面对变压器高压侧，从左到右相序高压侧为A-B-C低压侧为a-b-c。4.15绕组绝缘耐热等级：A级绕组绝缘水平：(见表4.1,考虑到海拔因素,乘以1.05修正系数)表4.1变压器额定绝缘水平(kV)项目绕组雷电冲击耐受电压(峰值)短时工频耐受电压(有效值)全波截波高压550X1.05530X1.05200X1.05低压75X1.0585X1.0535X1.05高压中性点350X1.05385X1.05160X1.05中性点运行方式：110kV中性点为有效接地4.16变压器绕组匝间工作场强不大于2kV/mm4.17在额定频率下，变压器在高于105％的额定电压下连续满载运行。4.18损耗和效率损耗负载损耗：≤183.6kW空载损耗：≤36.33kW额定空载电流：0.3%效率：不应小于99.7%（在额定电压、额定频率、额定负载，功率因数=0.95时）。4.19温升限值(周围环境温度40℃)1)绕组平均温升：65K(用电阻法测量值)2)顶层油温升：55K(用温度传感器测量值)3)铁芯...
