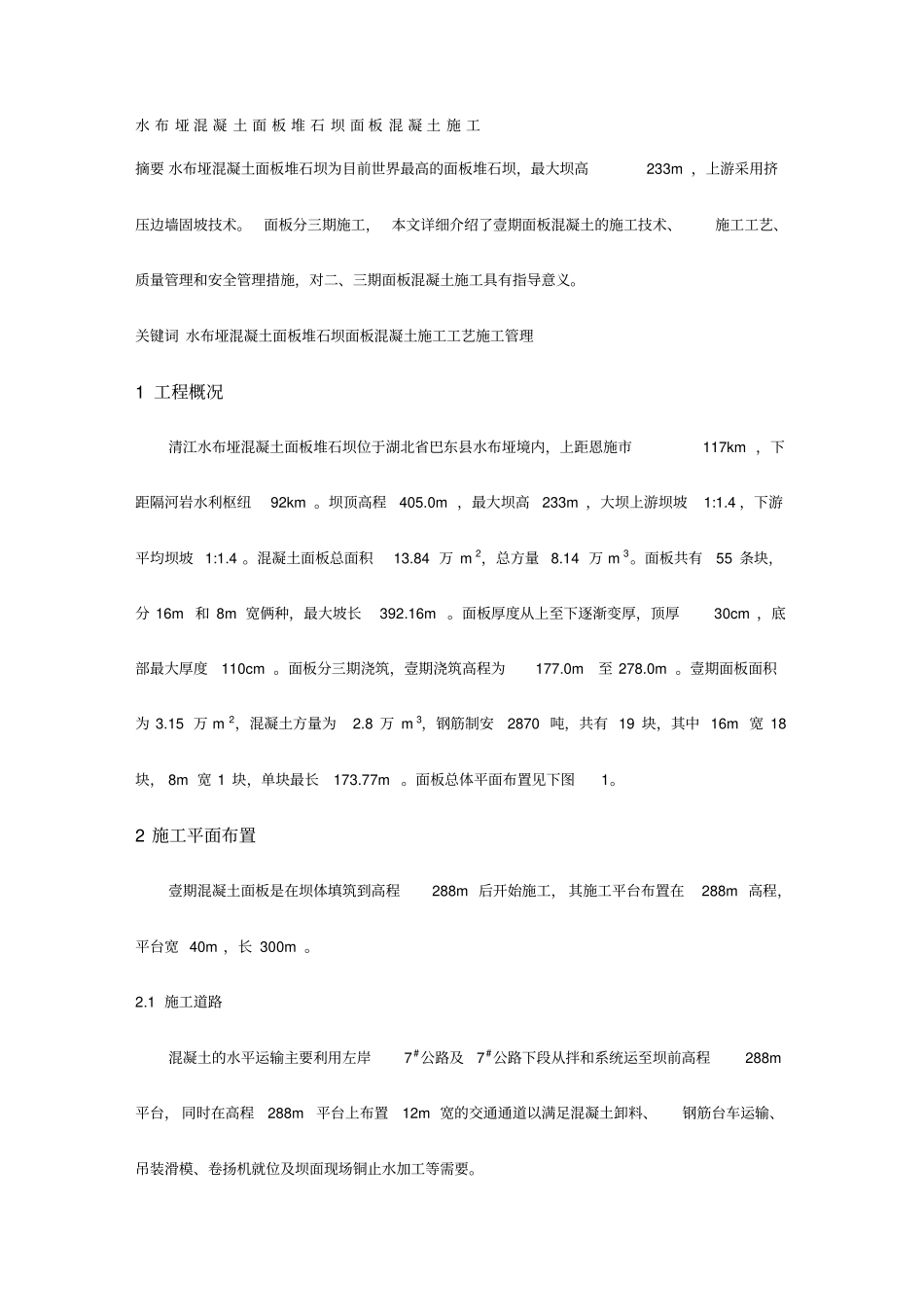

（建筑工程管理）水布垭混凝土面板堆石坝面板混凝土施工水布垭混凝土面板堆石坝面板混凝土施工摘要水布垭混凝土面板堆石坝为目前世界最高的面板堆石坝，最大坝高233m，上游采用挤压边墙固坡技术。面板分三期施工，本文详细介绍了壹期面板混凝土的施工技术、施工工艺、质量管理和安全管理措施，对二、三期面板混凝土施工具有指导意义。关键词水布垭混凝土面板堆石坝面板混凝土施工工艺施工管理1工程概况清江水布垭混凝土面板堆石坝位于湖北省巴东县水布垭境内，上距恩施市117km，下距隔河岩水利枢纽92km。坝顶高程405.0m，最大坝高233m，大坝上游坝坡1:1.4，下游平均坝坡1:1.4。混凝土面板总面积13.84万m2，总方量8.14万m3。面板共有55条块，分16m和8m宽俩种，最大坡长392.16m。面板厚度从上至下逐渐变厚，顶厚30cm，底部最大厚度110cm。面板分三期浇筑，壹期浇筑高程为177.0m至278.0m。壹期面板面积为3.15万m2，混凝土方量为2.8万m3，钢筋制安2870吨，共有19块，其中16m宽18块，8m宽1块，单块最长173.77m。面板总体平面布置见下图1。2施工平面布置壹期混凝土面板是在坝体填筑到高程288m后开始施工，其施工平台布置在288m高程，平台宽40m，长300m。2.1施工道路混凝土的水平运输主要利用左岸7#公路及7#公路下段从拌和系统运至坝前高程288m平台，同时在高程288m平台上布置12m宽的交通通道以满足混凝土卸料、钢筋台车运输、吊装滑模、卷扬机就位及坝面现场铜止水加工等需要。为了解决面板坡面上下交通需要，分别在横0+164、0+244、0+292m桩号处各设置壹套钢楼梯，总长度为492m。2.2施工用水沿坝前辅设壹趟Φ100mm的供水管和左岸趾板主供水管相连，每隔16m设三通和闸阀，以满足面板施工用水和养护用水。2.3施工用电在高程288m平台左侧岸坡附近布置壹台500KVA变压器，沿坝前铺设壹趟3×105型电缆，每50m设壹空气开关，以满足钢筋和模板加工、止水铜片压制、卷扬机运行、混凝土浇筑及现场照明等施工用电。变压器周围用安全围栏进行防护。2.4综合加工厂综合加工厂宽25m，沿坝轴线200m布置，用于钢筋和现场临时模板的加工和堆放。分为原材料堆放区、加工区和成品区。其转运以人工为主，机械为辅。3砼的配合比设计面板混凝土的设计技术指标见表1，根据设计要求，面板混凝土施工配合比见表2。表1水布垭壹期面板混凝土设计技术指标强度等级级配抗渗等级抗冻等级极限拉伸值（×10-6）自生体积变形（×10-6）（90d）W/(C+F)粉煤灰掺量（％）坍落度（cm）保证率（％）C30二W12F100≥100≥20≤0.38203～7≥95表2水布垭壹期面板混凝土施工配合比注：SR3掺量为0.5%，溶液浓度为10%，AIR202掺量为1.5/万，溶液浓度为1%。4施工机械4.1拌和系统以左岸大岩淌HZS90强制拌和机为主，三友坪3ZJ3-1.5自落式拌和楼为辅。拌和机进料为皮带机运输，生产能力75～135m3/h，自动监控。强制式拌和机净拌制时间不小于75s，自落式拌和机净拌制时间不小于是180s。聚丙烯腈纤维人工掺加。混凝土的运输距离为3～5km。4.2混凝土运输机具混凝土运输以8吨自卸汽车为主，6m3搅拌汽车为辅。从拌和楼经左岸上坝公路运至坝面各面板块受料斗再由溜槽入仓。新拌制混凝土从拌和楼运至仓面的时间约需5～10分钟。4.3滑模机具面板混凝土施工采用无轨滑模。滑模结构尺寸为17.66×1.5m，由底部钢面板（=8mm）、上部型钢桁架（25和I25）及抹面平台三部分组成，总重量6.74t，滑模前部设振捣平台，宽约1.0m；后部设二级抹面平台，细部结构见图1。由于面板设计宽度分别为16m和8m，因此将滑模设计成三节，其中5.0m长俩节，7.66m长壹节，现场用高强螺栓拼接。滑模用2台10吨的卷扬机牵引。图2面板混凝土滑模断面示意图5面板混凝土施工工艺5.1挤压边墙凿断处理为了尽量减少混凝土挤压边墙对面板混凝土的约束，在沿面板垂直缝方向将挤压边墙凿断，其凿断深度不小于30cm，缝底宽度不小于6cm，缝口宽度不小于10cm，用ⅡAA料填缝且人工分层锤实。5.2垂直缝砂浆垫层施工首先在混凝土挤压边墙坡面上将面板垂直缝的位置及砂浆垫层的范围准确放出，人工用铁钎在其范围内凿槽，凿槽深度满足砂浆垫层的厚度。然后人工铺设M20的砂浆垫层，其平整度要求在2m长...
