110KVGIS组合电器安装作业指导书VIP免费

110KVGIS组合电器安装作业指导书_第1页
1/18

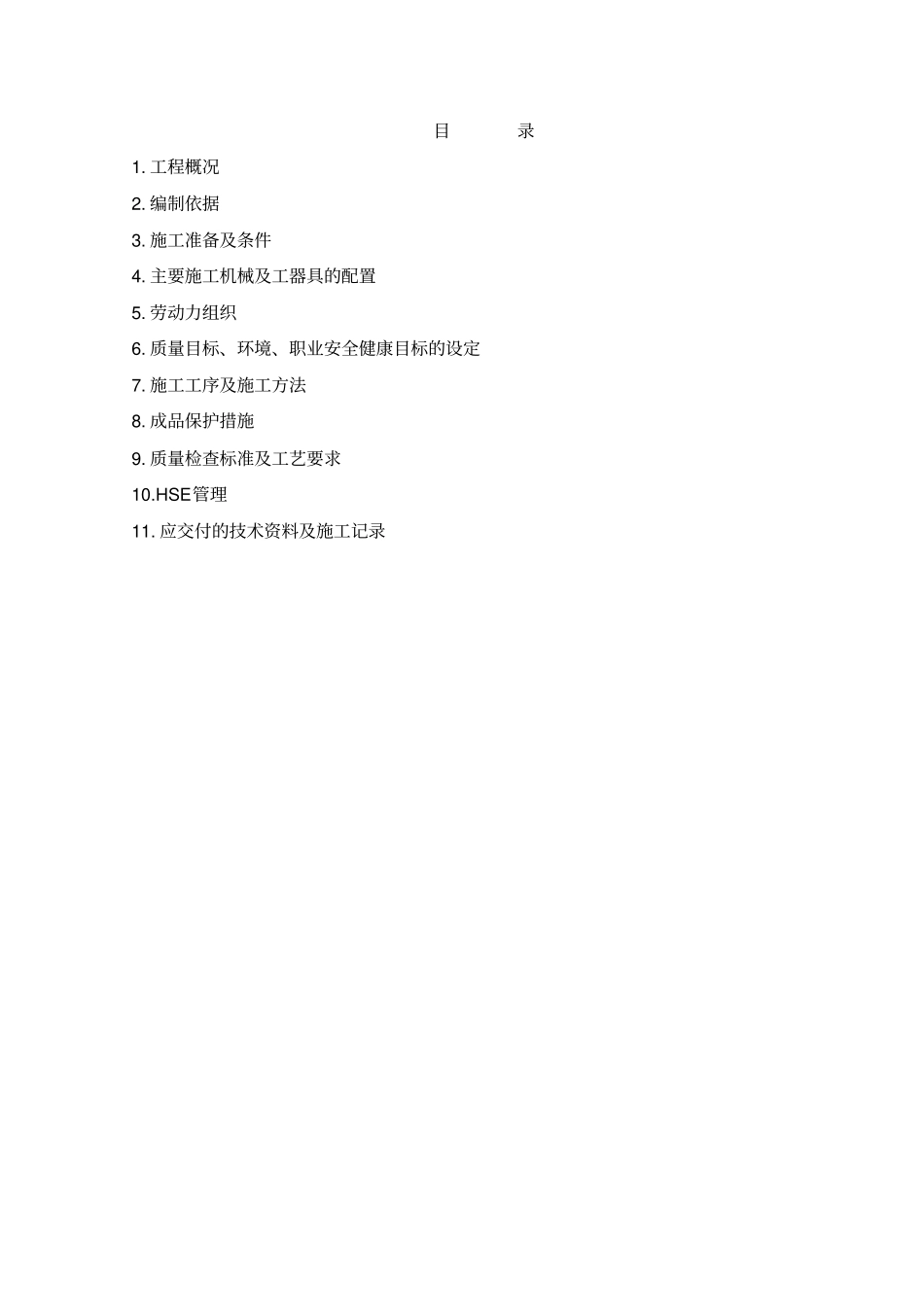

110KVGIS组合电器安装作业指导书_第2页
2/18

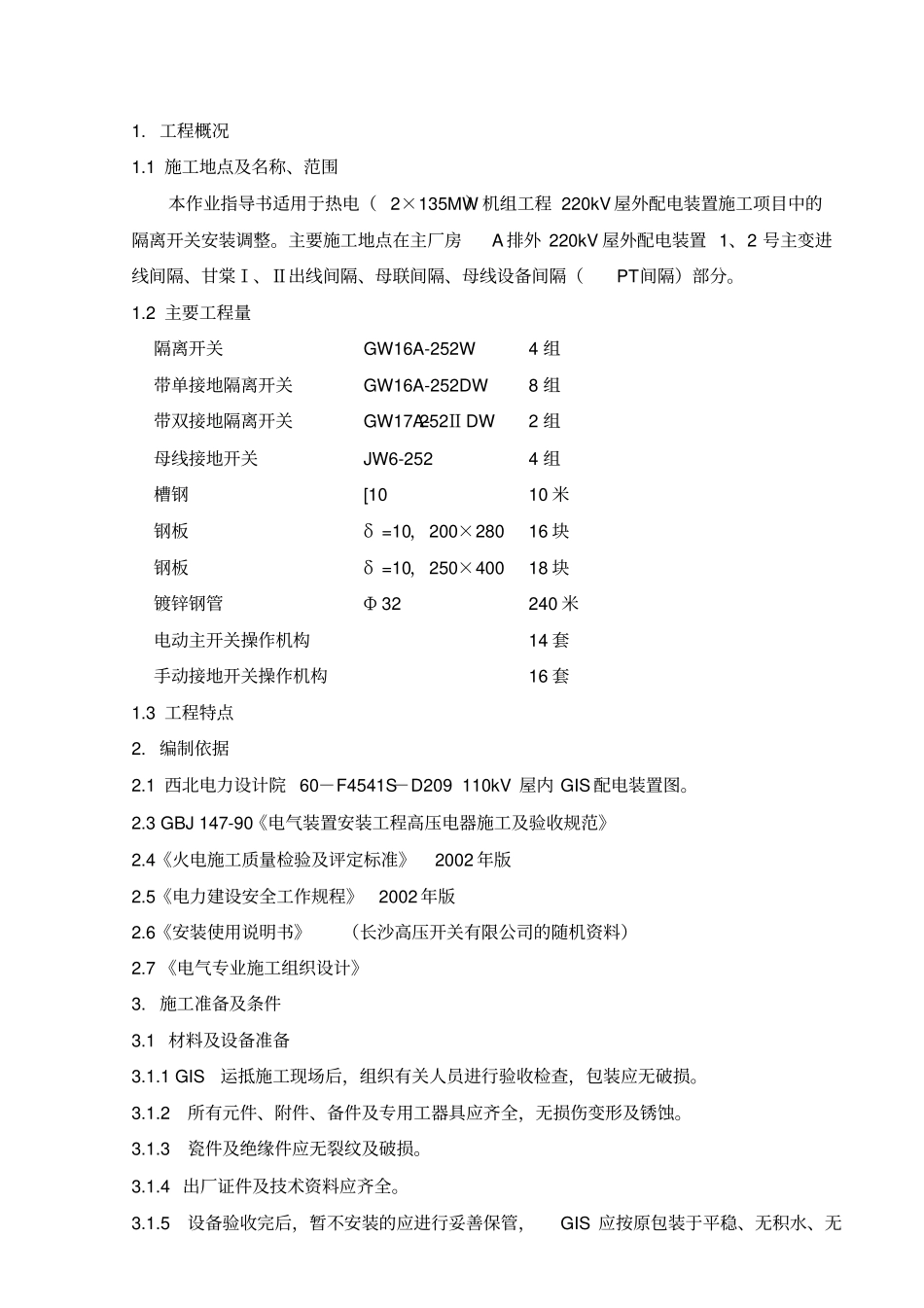

110KVGIS组合电器安装作业指导书_第3页
3/18
A版次日期审核修改原因批准原油炼油及乙烯技术改造动力站工程文件编号文件类型作业指导书文件名称110kV户内高压组合电器安装编写:目录1.工程概况2.编制依据3.施工准备及条件4.主要施工机械及工器具的配置5.劳动力组织6.质量目标、环境、职业安全健康目标的设定7.施工工序及施工方法8.成品保护措施9.质量检查标准及工艺要求10.HSE管理11.应交付的技术资料及施工记录1.工程概况1.1施工地点及名称、范围本作业指导书适用于热电(2×135MW)机组工程220kV屋外配电装置施工项目中的隔离开关安装调整。主要施工地点在主厂房A排外220kV屋外配电装置1、2号主变进线间隔、甘棠Ⅰ、Ⅱ出线间隔、母联间隔、母线设备间隔(PT间隔)部分。1.2主要工程量隔离开关GW16A-252W4组带单接地隔离开关GW16A-252DW8组带双接地隔离开关GW17A-252ⅡDW2组母线接地开关JW6-2524组槽钢[1010米钢板δ=10,200×28016块钢板δ=10,250×40018块镀锌钢管Ф32240米电动主开关操作机构14套手动接地开关操作机构16套1.3工程特点2.编制依据2.1西北电力设计院60-F4541S-D209110kV屋内GIS配电装置图。2.3GBJ147-90《电气装置安装工程高压电器施工及验收规范》2.4《火电施工质量检验及评定标准》2002年版2.5《电力建设安全工作规程》2002年版2.6《安装使用说明书》(长沙高压开关有限公司的随机资料)2.7《电气专业施工组织设计》3.施工准备及条件3.1材料及设备准备3.1.1GIS运抵施工现场后,组织有关人员进行验收检查,包装应无破损。3.1.2所有元件、附件、备件及专用工器具应齐全,无损伤变形及锈蚀。3.1.3瓷件及绝缘件应无裂纹及破损。3.1.4出厂证件及技术资料应齐全。3.1.5设备验收完后,暂不安装的应进行妥善保管,GIS应按原包装于平稳、无积水、无腐蚀性气体的场地,在室外加蓬布遮盖,并采取防雨、防火、防潮的措施。3.1.6GIS的附件、备件、专用工器具及设备、专用材料应置于干燥的室内。3.1.7瓷件应安放稳妥,不得倾倒、碰撞。3.2施工现场条件准备3.2.1安装人员要核对土建基础各部位标高尺寸,基础及预埋槽钢的水平误差不应超过±5mm,并与土建办理交接手续。3.2.2施工场地照明要充足,临时用电符合安全要求。3.2.3核对GIS室大门尺寸,应保证产品可顺利进入。3.2.3核对GIS分支母线伸向室外的预留孔洞的尺寸及位置,除了要保证分支母线能够伸向室外,同时还应保证分支母线安装程序的正常进行。3.2.4室内的起吊设施,负荷试验已合格验收已通过。3.3.5根据制造厂的技术资料的规定,对基础中心现进行复核。相间、相邻间隔之间,X、Y轴中心线误差应在允许范围内。3.3技术准备3.3.1熟悉施工图设计图纸和制造厂提供的各种文件资料,了解GIS的技术特性、结构、工作原理,以及运输、保管、检查、组装、测试、安装及调整的方法和要求。3.3.2安装前向全体施工人员进行质量、技术和安全交底。通过交底使施工人员了解GIS的结构原理、技术性能,掌握其安装、调整的方法和质量工艺要求。3.3.3熟悉各种材料、专用工具、仪器的使用方法,对人身、设备安全提出防范措施,避免工作中出现不应有的差错和事故。有外方安装指导服务人员时,应认真听取指导人员的意见,并请外方指导人员拿出一个安装程序。根据单位工程开工的要求,检查落实设备、材料、机械、工器具、现场条件、技术资料的准备,办理开工报告并进行审批。3.3.4根据单位工程开工的要求,检查落实设备、材料、机械、工器具、现场条件、技术资料的准备,办理开工报告并进行审批。4.主要施工机械及工器具的配置安装GIS所需的施工机具和测试仪器,应根据设备形式和施工现场的条件进行选择。除需要准备常用的起重、焊接、钳工、电工工具外,还需准备一些专用工具,包括由制造厂提供的一些专用工、器具。4.1运输、吊装机械:汽车、板车等。4.2工、器具:水平仪、电焊机、砂轮切割机、水平尺、力矩扳手、活动扳手、撬棒、钢直尺、卷尺、钢锯、悬线、索具等。5.劳动力组织5.1作业负责人应有一定的施工经验,具有较强的组织和指挥能力。5.2参加作业人员应为电气高压安装熟练技工,具有较强的责任心和相应的理论知识。5.3作业人员在施工前必须经过三级安全教育,熟悉安...
