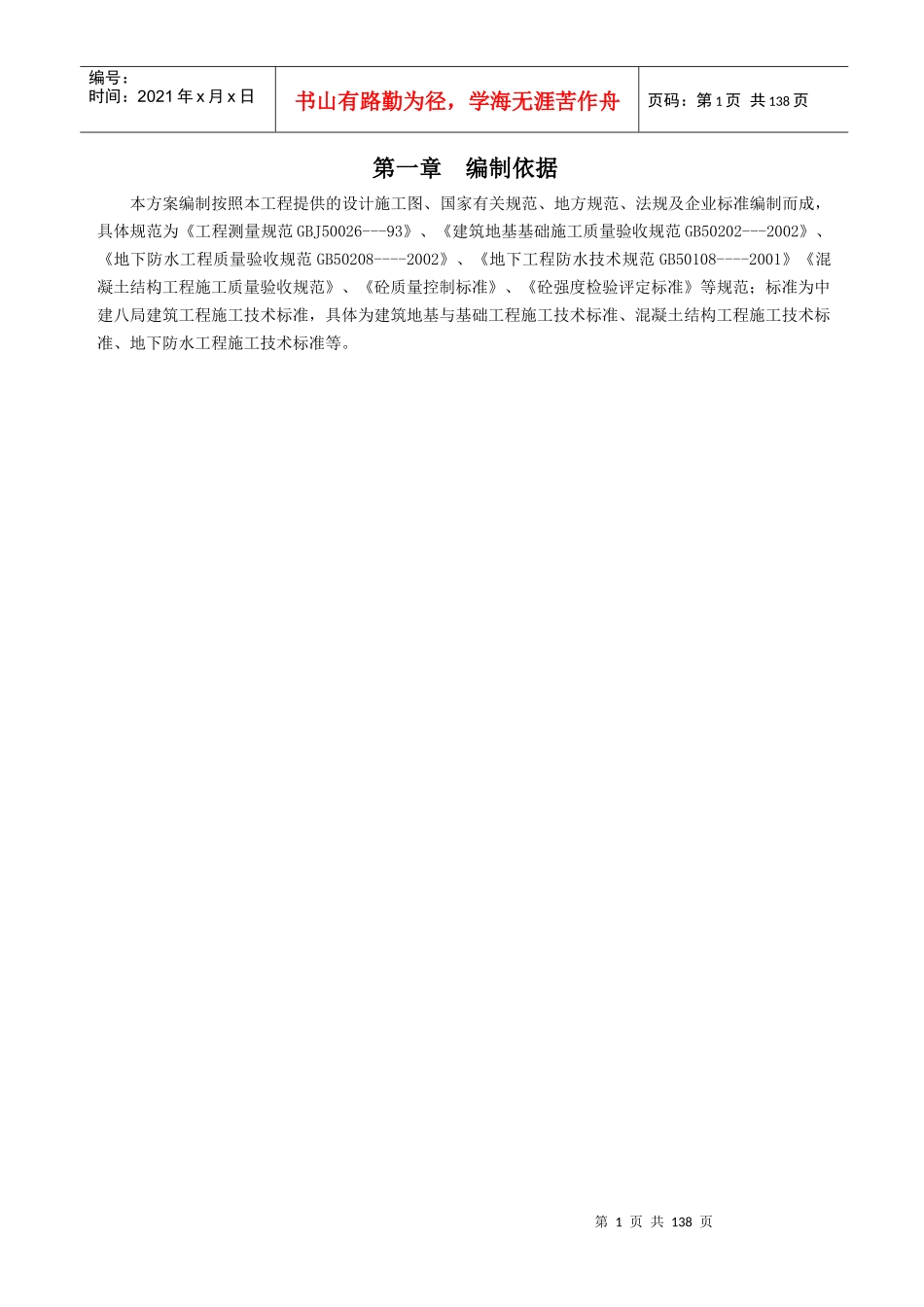

第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共138页第一章编制依据本方案编制按照本工程提供的设计施工图、国家有关规范、地方规范、法规及企业标准编制而成，具体规范为《工程测量规范GBJ50026---93》、《建筑地基基础施工质量验收规范GB50202---2002》、《地下防水工程质量验收规范GB50208----2002》、《地下工程防水技术规范GB50108----2001》《混凝土结构工程施工质量验收规范》、《砼质量控制标准》、《砼强度检验评定标准》等规范；标准为中建八局建筑工程施工技术标准，具体为建筑地基与基础工程施工技术标准、混凝土结构工程施工技术标准、地下防水工程施工技术标准等。第2页共138页第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共138页第二章工程总体概述2.1工程建设概况一览表工程名称工程地址建设单位公司勘察单位勘察院设计单位设计院监理单位监理公司质量监督部门监督站总承包单位公司合同工期合同工程投资额主要分包单位桩基工程、铝合金门窗（幕墙）工程、电梯安装工程、外檐涂料工程、室内智能化工程工程主要用途居民住宅＋商业总占地面积11.529公顷，其中本次工程为二期工程，占地3.0866公顷，。总建筑面积120868.588㎡，其中地上部分99258.34㎡，地下部分21610.24㎡。具体组成情况参见下表：建筑物概况一览表栋号建筑面积（㎡）层数建筑总高度（m）基础形式上部结构类型地下车库28639.31地下1层局部2层4.2/600灌注桩+承台+基础梁+底板框架T1高层住宅258303299.9/700灌注桩+承台梁+底板剪力墙T3高层住宅209463299.9剪力墙T6高层住宅253723299.9剪力墙C3商业配套33593-417.2/600灌注桩+承台+基础梁+底板框架C3+商业配套13041车库顶板/梁转换框架TH1低层住宅50041-28.48-11框架P3低层住宅38492-312.3框架P4低层住宅16401-212.3框架P4’低层住宅17401-212.3框架福聚兴旧址5021框架2.2建筑设计概况本工程为群体工程，其中高层住宅，地上32层，地下1层，檐高99.9ｍ，设计使用年限50年，防火设计为一类高层，耐火等级一级，人防工程抗力（防护）等级五级、六级，屋面防水等级二级，地下防水等级二级，抗震设防烈度7度，结构类型为短肢剪力墙，±0.000相当于大沽水平标高4.550m。墙体工程，内外墙均采用加气混凝土砌块（外墙：350或200厚；内墙：200或100厚），地上部分采用混合砂浆M5，地下部分采用水泥砂浆M10。屋面工程分为上人屋面和不上人屋面两种，保温层85厚第3页共138页第2页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共138页聚苯保温板，防水层为3厚SBS双层。外墙保温工程采用外贴50或100厚聚苯保温板，多层建筑为框架结构，耐火等级二级，屋面防水等级三级。墙体工程，外墙为200（300）厚加气混凝土砌块外贴50厚聚苯保温板，页岩砖200厚，内墙为200或100厚加气混凝土砌块。屋面工程，包括坡屋顶屋面（75厚挤塑聚苯保温板保温，防水为3厚双面自粘型卷材），上人屋面（65厚挤塑保温板保温，4厚SBS防水一道）。主要装饰工程做法如下：外墙：涂料外墙内墙：水泥砂浆抹灰内墙、涂料内墙、腻子内墙楼地面：水泥砂浆楼地面、细石混凝土楼面顶棚：腻子顶棚、涂料顶棚、水泥加压板吊顶、塑料扣板吊顶散水：混凝土散水楼梯栏杆及护栏：不锈钢栏杆木扶手门窗：钢筋混凝土密闭门，甲级、乙级防火门，钢制防火卷帘，门式防爆波活门，普通木门，电动卷帘门，铝合金门窗。2.3结构概况多层部分结构混凝土强度等级：部位楼层柱、剪力墙、梁楼板楼梯圈梁、过梁、构造柱首～顶层C30C30C30C20剪力墙结构为高层住宅，剪力墙抗震等级二级，安全等级二级，基础设计安全等级为甲级，桩安全等级为一级，建筑为丙类建筑。±0.000相当于大沽标高4.550m，场地类别III类，场地土无液化土层，场地标准冻土深度0.6m，地下水埋深地表下1.8m。桩基采用钢筋混凝土钻孔灌注桩，地下室竣工后，周边1m内用三七灰土夯实，基坑降水时间待主体施工至地上四层时可停止降水，预估沉降量小于100mm。混凝土等级：（1）、基础混凝土强度等级桩垫层基础梁、承台、底板、顶板、地下室外墙备注C30C15C4...
