营口忠旺二期项目构件吊装方案VIP专享VIP免费

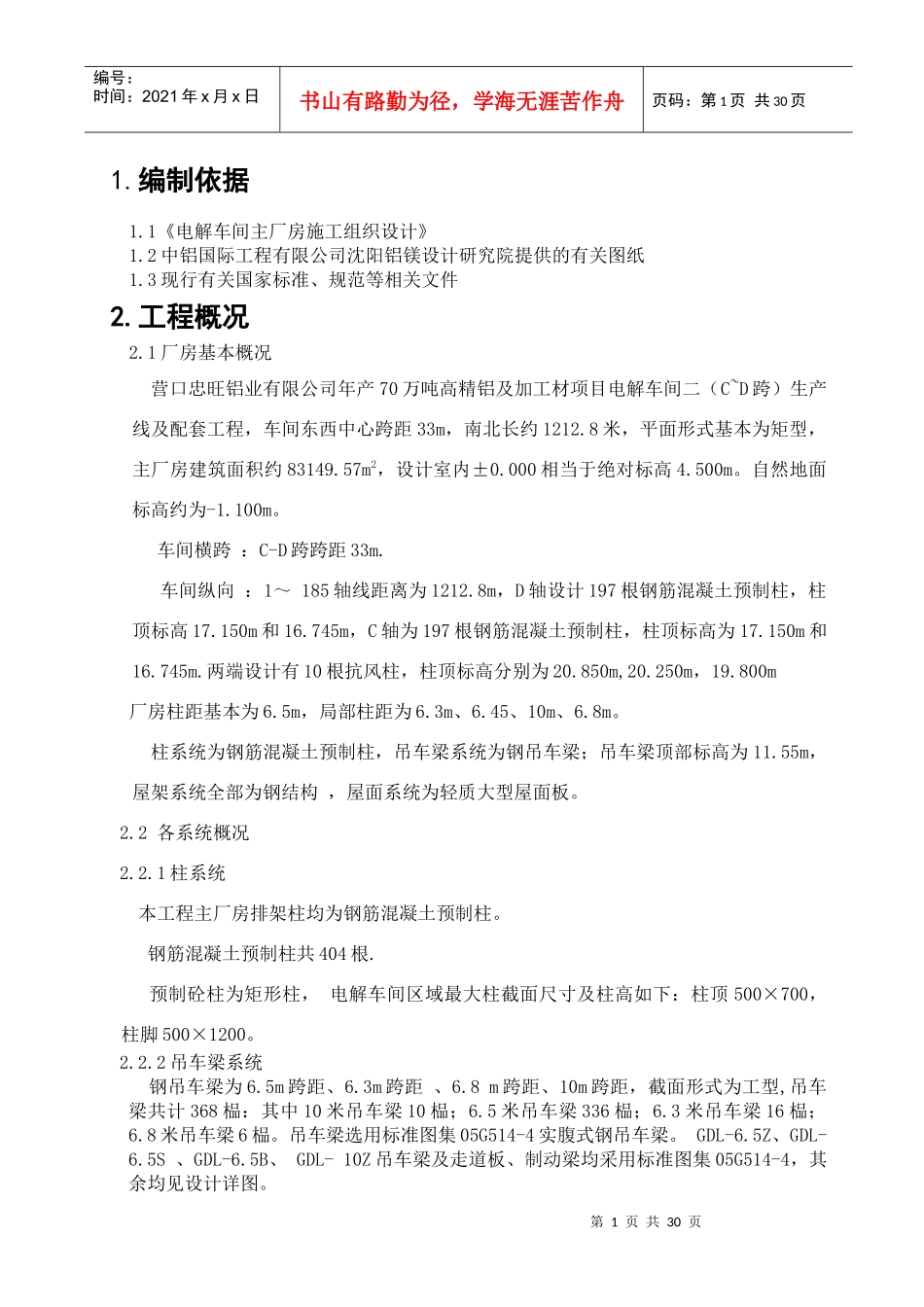

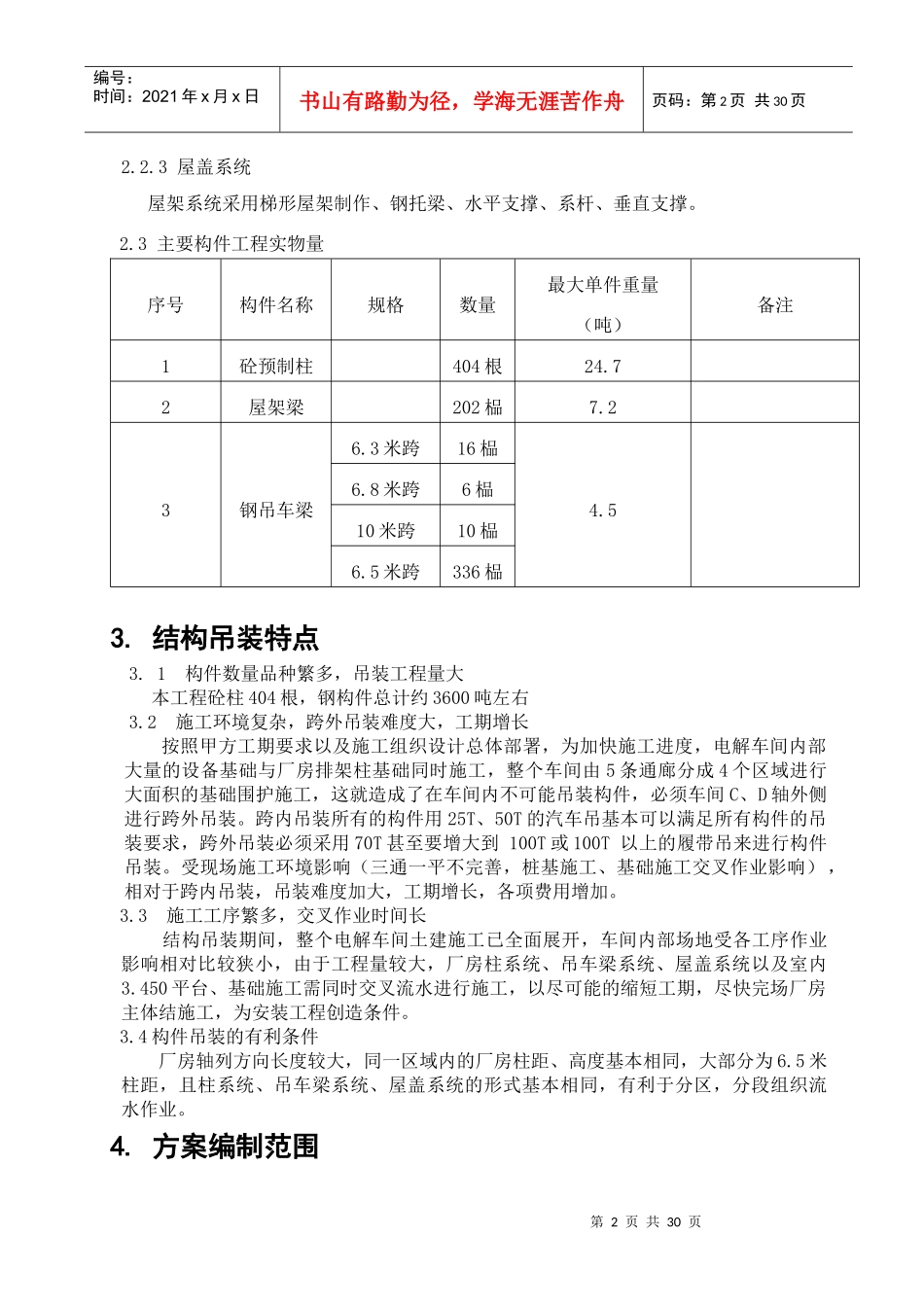

目录1.编制依据.................................................-1-2.工程概况.................................................-1-3.结构吊装特点............................................-2-4.方案编制范围............................................-3-5.施工总体安排............................................-3-6.施工组织................................................-3-7.施工准备................................................-5-8.构件吊装方案..........................................-10-9.主要构件吊装方法......................................-12-10.构件运输及倒运........................................-28-11.结构吊装质量要求......................................-29-12.确保施工安全的技术措施................................-31-13.成品保护措施............................................-34-14.附图表..................................................-35-第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页1.编制依据1.1《电解车间主厂房施工组织设计》1.2中铝国际工程有限公司沈阳铝镁设计研究院提供的有关图纸1.3现行有关国家标准、规范等相关文件2.工程概况2.1厂房基本概况营口忠旺铝业有限公司年产70万吨高精铝及加工材项目电解车间二（C~D跨）生产线及配套工程，车间东西中心跨距33m，南北长约1212.8米，平面形式基本为矩型，主厂房建筑面积约83149.57m2，设计室内±0.000相当于绝对标高4.500m。自然地面标高约为-1.100m。车间横跨：C-D跨跨距33m.车间纵向：1～185轴线距离为1212.8m，D轴设计197根钢筋混凝土预制柱，柱顶标高17.150m和16.745m，C轴为197根钢筋混凝土预制柱，柱顶标高为17.150m和16.745m.两端设计有10根抗风柱，柱顶标高分别为20.850m,20.250m，19.800m厂房柱距基本为6.5m，局部柱距为6.3m、6.45、10m、6.8m。柱系统为钢筋混凝土预制柱，吊车梁系统为钢吊车梁；吊车梁顶部标高为11.55m，屋架系统全部为钢结构，屋面系统为轻质大型屋面板。2.2各系统概况2.2.1柱系统本工程主厂房排架柱均为钢筋混凝土预制柱。钢筋混凝土预制柱共404根.预制砼柱为矩形柱，电解车间区域最大柱截面尺寸及柱高如下：柱顶500×700，柱脚500×1200。2.2.2吊车梁系统钢吊车梁为6.5m跨距、6.3m跨距、6.8m跨距、10m跨距，截面形式为工型,吊车梁共计368榀：其中10米吊车梁10榀；6.5米吊车梁336榀；6.3米吊车梁16榀；6.8米吊车梁6榀。吊车梁选用标准图集05G514-4实腹式钢吊车梁。GDL-6.5Z、GDL-6.5S、GDL-6.5B、GDL-10Z吊车梁及走道板、制动梁均采用标准图集05G514-4，其余均见设计详图。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页2.2.3屋盖系统屋架系统采用梯形屋架制作、钢托梁、水平支撑、系杆、垂直支撑。2.3主要构件工程实物量序号构件名称规格数量最大单件重量（吨）备注1砼预制柱404根24.72屋架梁202榀7.23钢吊车梁6.3米跨16榀4.56.8米跨6榀10米跨10榀6.5米跨336榀3.结构吊装特点3.1构件数量品种繁多，吊装工程量大本工程砼柱404根，钢构件总计约3600吨左右3.2施工环境复杂，跨外吊装难度大，工期增长按照甲方工期要求以及施工组织设计总体部署，为加快施工进度，电解车间内部大量的设备基础与厂房排架柱基础同时施工，整个车间由5条通廊分成4个区域进行大面积的基础围护施工，这就造成了在车间内不可能吊装构件，必须车间C、D轴外侧进行跨外吊装。跨内吊装所有的构件用25T、50T的汽车吊基本可以满足所有构件的吊装要求，跨外吊装必须采用70T甚至要增大到100T或100T以上的履带吊来进行构件吊装。受现场施工环境影响（三通一平不完善，桩基施工、基础施工交叉作业影响），相对于跨内吊装，吊装难度加大，工期增长，各项费用增加。3.3施工工序繁多，交叉作业时间长结构吊装期间，整个电解车间土建施工已全面展开，车间内部场地受各工序作业影响相对比较狭小，由于工程量较大，厂房柱系统、吊车梁系统、屋盖系统以及室...
