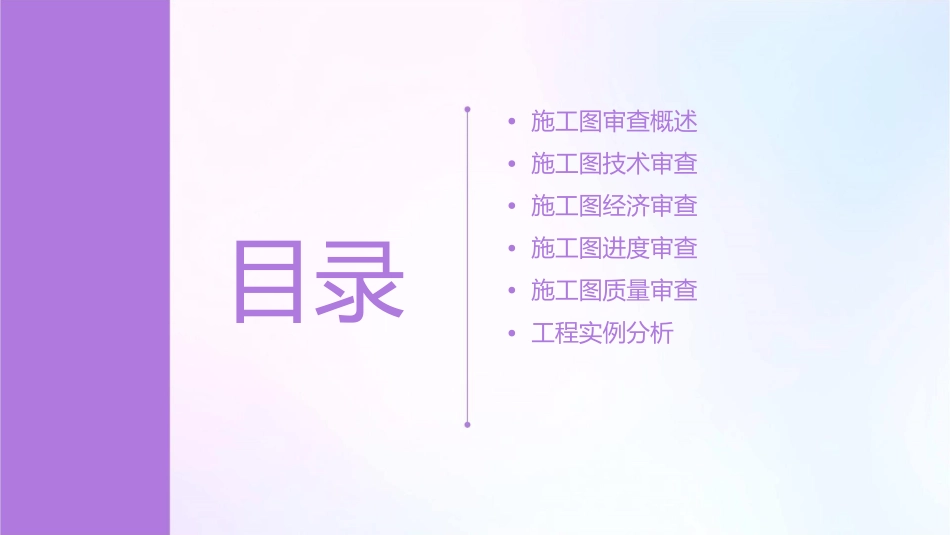

施工图审查问题课件•施工图审查概述•施工图技术审查•施工图经济审查•施工图进度审查•施工图质量审查•工程实例分析目录01施工图审查概述定义与重要性施工图审查的定义施工图审查是指对施工图进行全面、细致的技术性审查，以确保施工图纸满足相关规范和设计要求，保障施工质量和安全。施工图审查的重要性施工图审查是工程建设过程中不可或缺的一环，它直接影响着项目的施工质量和安全，对于保障人民生命财产安全、提高工程建设水平具有重要意义。施工图审查的基本流程详细审查对初步审查中发现问题进行深入的审查和分析，包括对设计图纸的细致核查、对施工工艺的合理性评估等。初步审查对施工图纸进行初步审查，包括图纸的完整性、规范性、设计符合性等。修正审查根据详细审查中发现的问题，提出修正意见和建议，并监督落实修正措施。施工图审查中的常见问题01020304设计问题施工工艺问题安全问题经济问题如设计图纸不完整、设计规范不符合、设计不合理等。如施工工艺不合理、施工难度大、材料选择不当等。如结构安全、消防安全、电气如工程造价不合理、材料浪费安全等。等。02施工图技术审查建筑专业施工图审查要点总结词详细描述施工图审查是施工前的重要环节，建筑专业施工图审查要点主要包括建筑平面图、立面图、剖面图以及建筑物大样图等。建筑专业施工图审查要点主要关注建筑物的平面布置、立面外观、剖面结构以及建筑物大样图的细节设计。在平面图中，应检查各房间的布局是否合理，如采光、通风、防火等方面是否满足规范要求。立面图则应关注建筑物的外观效果、立面材料使用以及门窗洞口的位置和大小。剖面图应关注建筑物的结构层次和高度，以及各楼层之间的空间关系。大样图应关注节点构造、细部做法和施工工艺等。结构专业施工图审查要点总结词详细描述结构专业施工图审查要点主要包括结构设计总说明、基础平面布置图、各层结构平面图以及构件详图等。结构专业施工图审查要点应关注结构设计总说明中的荷载取值、设计规范依据等是否合理；基础平面布置图中基础类型、基础埋深、桩基布置等是否合理；各层结构平面图中梁板柱的布置、截面尺寸、标高关系等是否正确；构件详图中节点构造、配筋做法等是否符合规范要求。同时，还应注意结构设计与建筑设计的协调性，如楼梯、电梯、卫生间等部位的布置是否满足使用要求。水暖电专业施工图审查要点总结词详细描述水暖电专业施工图审查要点包括给水排水系统图、暖通空调系统图、电气系统图以及消防系统图等。水暖电专业施工图审查要点应关注给水排水系统图中给水排水管道的布置、管径选择、水表及阀门等附件的选用是否合理；暖通空调系统图中空调设备的选型、送风量及送风口的布置是否合理；电气系统图中电源及配电箱的布置、线路走向及设备选型是否符合规范要求；消防系统图中消火栓、灭火器等消防设备的布置是否满足规范要求。此外，还应注意各专业之间的协调性，避免管线冲突和返工等问题。市政专业施工图审查要点•总结词：市政专业施工图审查要点包括道路工程、桥梁工程、隧道工程、给水排水工程、燃气工程以及电力工程等。•详细描述：市政专业施工图审查要点应关注道路工程中的路面材料选择、路基和路面的结构设计是否合理；桥梁工程中的桥型选择、跨度及墩台设计是否合理；隧道工程中的断面形式、支护和衬砌设计是否合理；给水排水工程中的管线布置、泵站及水池设计是否合理；燃气工程中的管道选材及安全间距是否符合规范要求；电力工程中的线路布置及设备选型是否符合规范要求。此外，还应注意与周边环境的协调性，如与建筑物、河流等的关系，以及施工的可操作性等方面的问题。03施工图经济审查施工图预算与造价控制施工图预算造价控制相互关系施工图预算是指在施工图设计完成后，根据图纸和相应的工程量计算规则，对工程的各个部分进行详细的预算。造价控制是指在工程建设过程中，通过采取一系列措施，将工程造价控制在合理的范围内。施工图预算是造价控制的重要依据，同时也是造价控制的重要手段。通过合理的施工图预算编制，可以有效地控制工程的造价。施工图预算的编制方法定额法是根据国家或地方颁布的定额，结合...
