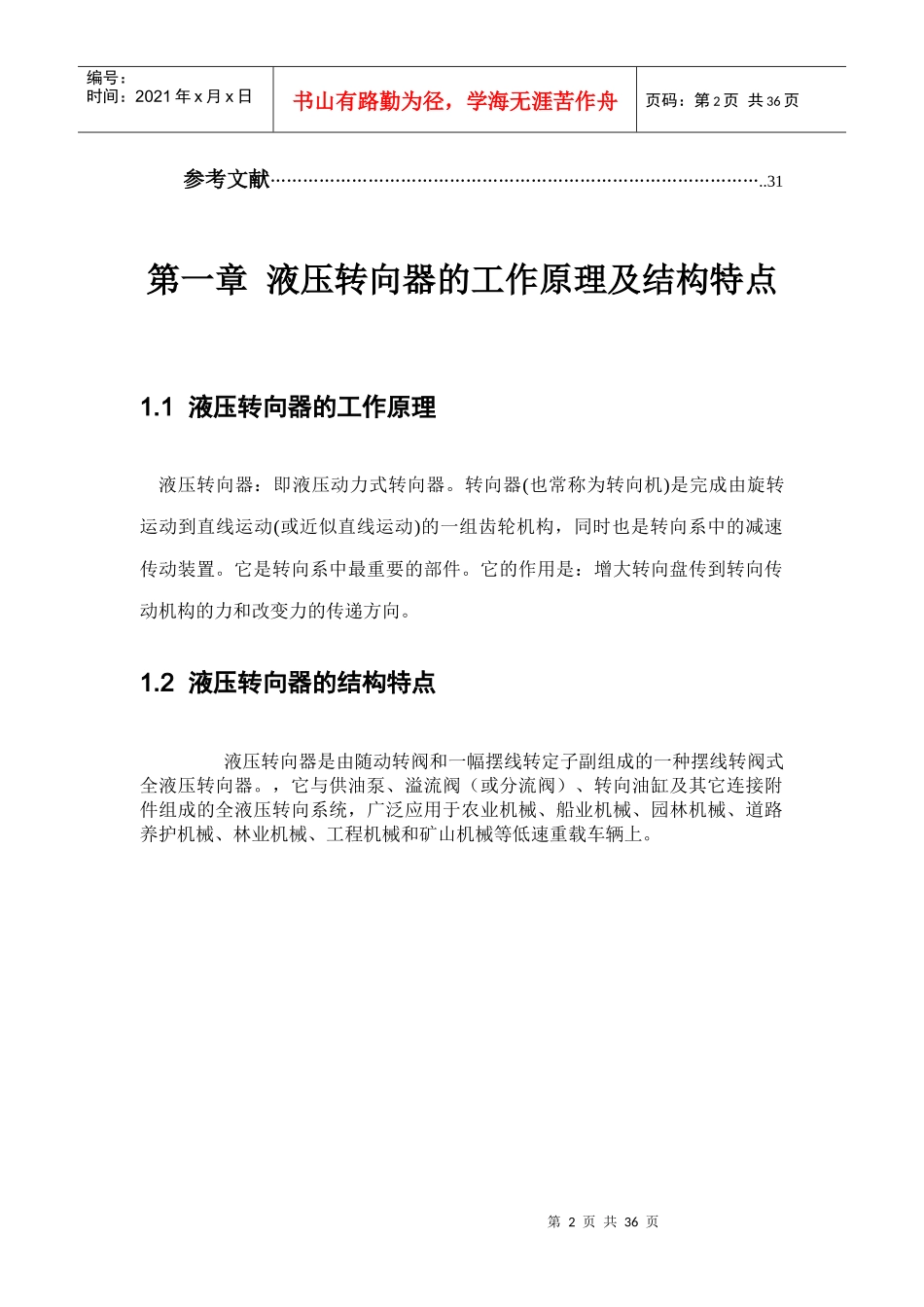

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录9第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页参考文献………………………………………………………………………………..31第一章液压转向器的工作原理及结构特点1.1液压转向器的工作原理液压转向器：即液压动力式转向器。转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。它是转向系中最重要的部件。它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。1.2液压转向器的结构特点液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。，它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第二章公司概况2.1介绍公司自创建以来.一直致力于动力转向机的研究与开发.是一家非常专业的齿轮齿条式液压动力转向器生产企业。本厂注重人才引进，重视员工素质培养,不断购进各种专业生产设备.现主要设备有：高精度数控内圆磨床、高精度数控外圆磨床、数控滚齿机、数控车床数控仪表车床、数控挠槽机、数控铣床、数控深孔钻床、精密珩磨机、抛光机液压机、调直机、四轴数控加工中心、动力转向器专用测试台及各种精密测量仪器等先进设备。2.2部门（车间）简介生产一种产品不是单一一个部门（车间）就能完成的，他需要多个部门（车间）相互协作和配合。每个部门（车间）都是企业正常运作生产、正常运营的不可分割的组成部分，每个部门（车间）都承担着各自不同的人物及其特定职能，各部门（车间）相互独立又相互联系。本厂各部门（车间）的组成和职能如下：1、生产部门：本部门主要负责企业的生产和加工任务，包括铸造车间，热处理车间，机加工车间，精加工车间，装配车间，性能实验室及设备维修车间。2、存储部门：本部门主要负责原材料，标准件，半成品件存放，包括原材料库，标准件半成品库和成品库。3、生产管理部门：主要指办公服务楼，负责研发新产品，生产调度，生产安全，后勤等。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页第三章系统布置设计（SLP）3.1产品——产量分析企业生产的产品品种的多少以及每种产品质量的高低，决定着企业的生产类型，进而影响企业的设备，建筑布置形式。根据材料知，该公司计划目标是年产液压器10000套。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页3.2零件图图3—1液压转向器零件图液压转向器由22个零、组件构成，每个零、组件的名称、材料、单件重量及年需求量如下表所示：表3—1液压转向器零部件明细表工厂名称：液压转向器第1页产品名称液压转向器产品代号计划年产量13200套第1页序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量（kg）说明1连接块组件√20132000.092前盖√HT250132000.903X型密封圈√橡胶140000.044挡环√20132000.035滑环√20132000.036弹簧片√65Mn840000.017拔销√65Mn140000.028联动轴√45132000.279阀体√HT250132007.0010阀芯√45132000.611阀套√20132000.5612隔盘√20132000.3213限位柱√45132000.0114定子√40Cr132001.2015转子√45132000.6016后盖√20132000.8017螺栓√45800000.0218O型密封圈√橡胶480000.0119限位螺栓√45132000.0220油堵√塑料640000.0121标牌√铝132000.0122护盖√塑料142000.01第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页3.3工艺过程分析任何物料在其加工过程中都可以分为以下五种状态：（1）加工：处于成型、处理、装配和拆卸等操作的过程（2）搬运：处于移动或运输过程（3）检验：处于计数、检验、校核等过程（4）等待...
