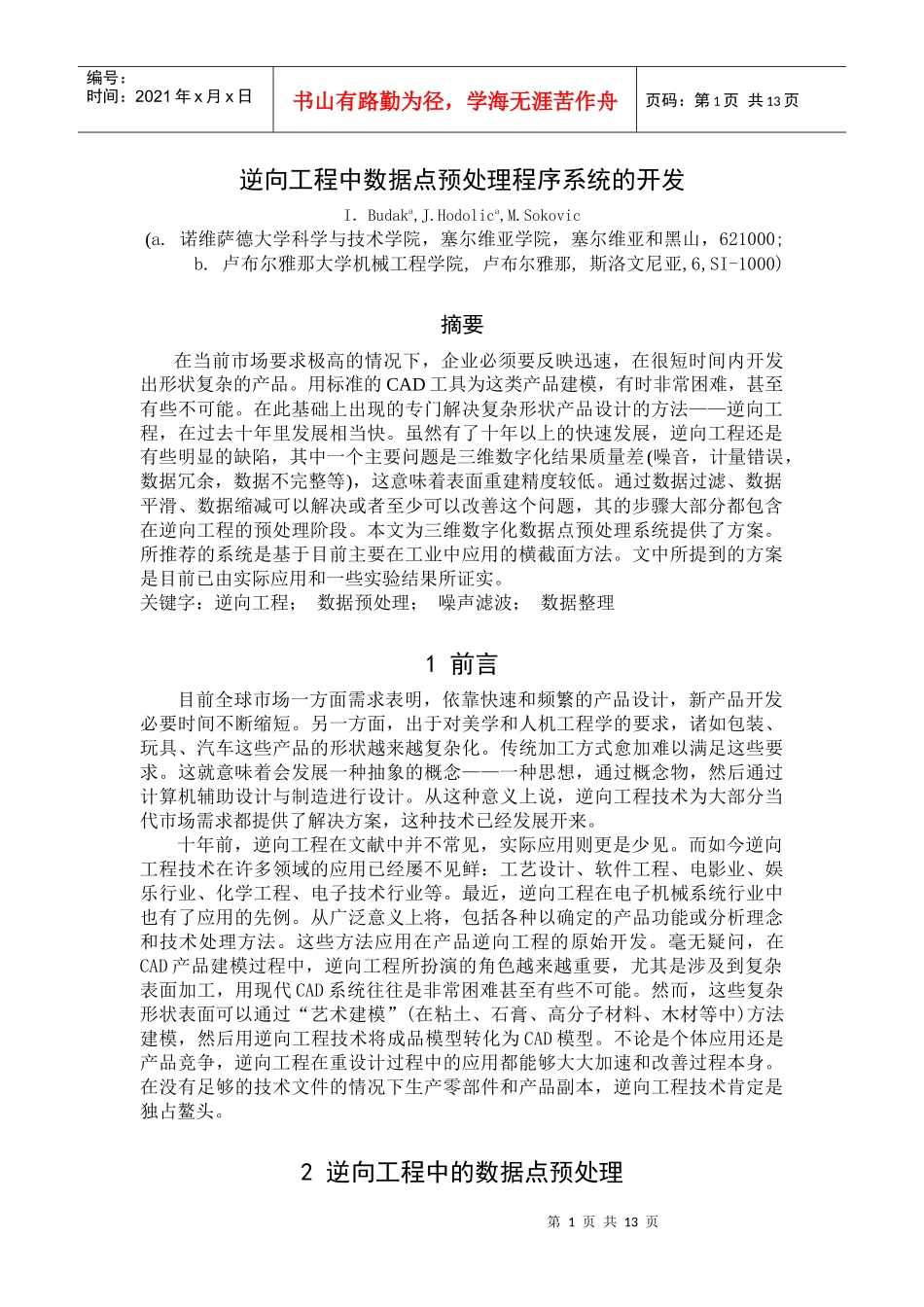

谈逆向工程中数据点预处理程序系统的开发_第1页
1/13

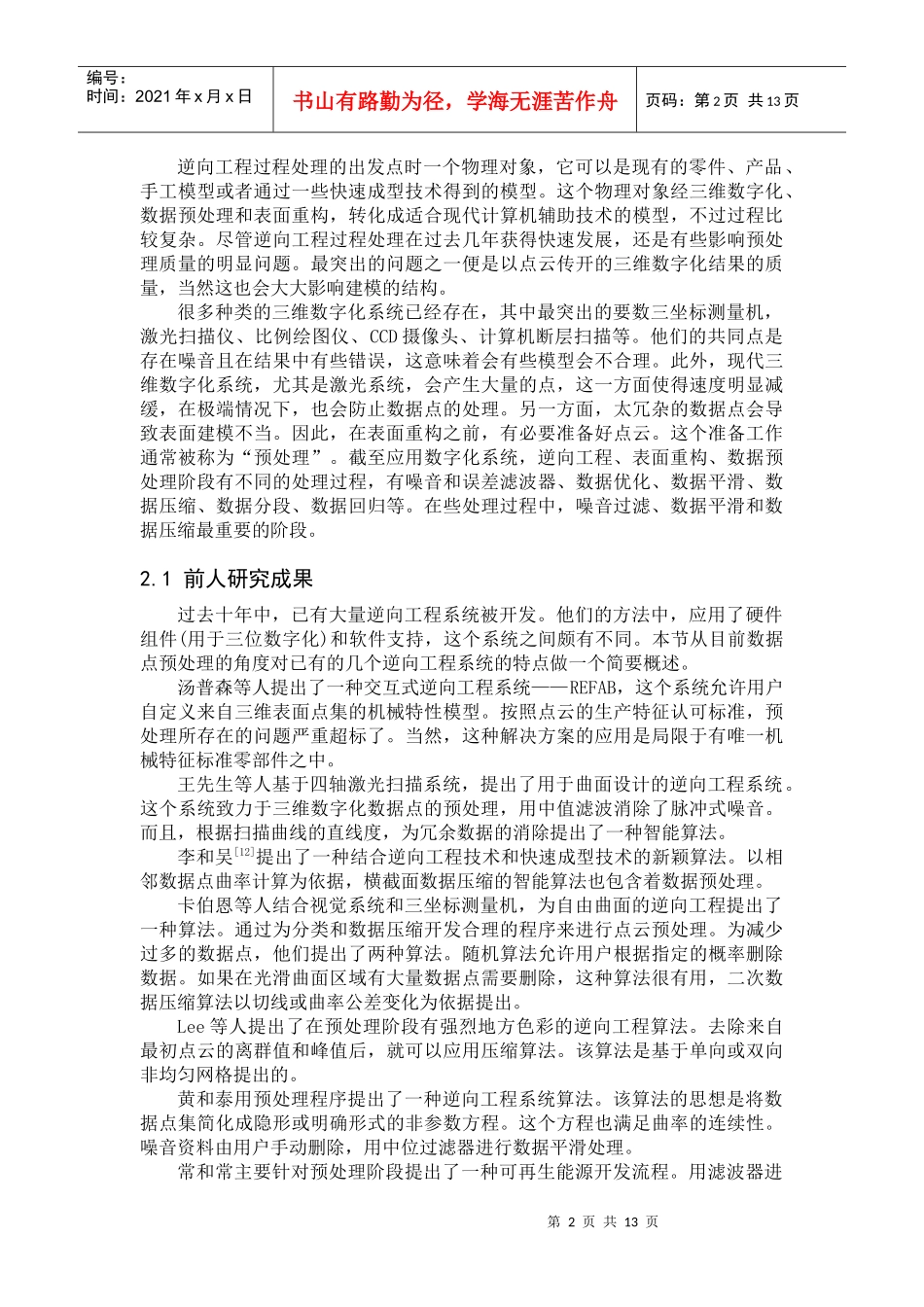

谈逆向工程中数据点预处理程序系统的开发_第2页
2/13
谈逆向工程中数据点预处理程序系统的开发_第3页
3/13
第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页逆向工程中数据点预处理程序系统的开发I.Budaka,J.Hodolica,M.Sokovic(a.诺维萨德大学科学与技术学院,塞尔维亚学院,塞尔维亚和黑山,621000;b.卢布尔雅那大学机械工程学院,卢布尔雅那,斯洛文尼亚,6,SI-1000)摘要在当前市场要求极高的情况下,企业必须要反映迅速,在很短时间内开发出形状复杂的产品。用标准的CAD工具为这类产品建模,有时非常困难,甚至有些不可能。在此基础上出现的专门解决复杂形状产品设计的方法——逆向工程,在过去十年里发展相当快。虽然有了十年以上的快速发展,逆向工程还是有些明显的缺陷,其中一个主要问题是三维数字化结果质量差(噪音,计量错误,数据冗余,数据不完整等),这意味着表面重建精度较低。通过数据过滤、数据平滑、数据缩减可以解决或者至少可以改善这个问题,其的步骤大部分都包含在逆向工程的预处理阶段。本文为三维数字化数据点预处理系统提供了方案。所推荐的系统是基于目前主要在工业中应用的横截面方法。文中所提到的方案是目前已由实际应用和一些实验结果所证实。关键字:逆向工程;数据预处理;噪声滤波;数据整理1前言目前全球市场一方面需求表明,依靠快速和频繁的产品设计,新产品开发必要时间不断缩短。另一方面,出于对美学和人机工程学的要求,诸如包装、玩具、汽车这些产品的形状越来越复杂化。传统加工方式愈加难以满足这些要求。这就意味着会发展一种抽象的概念——一种思想,通过概念物,然后通过计算机辅助设计与制造进行设计。从这种意义上说,逆向工程技术为大部分当代市场需求都提供了解决方案,这种技术已经发展开来。十年前,逆向工程在文献中并不常见,实际应用则更是少见。而如今逆向工程技术在许多领域的应用已经屡不见鲜:工艺设计、软件工程、电影业、娱乐行业、化学工程、电子技术行业等。最近,逆向工程在电子机械系统行业中也有了应用的先例。从广泛意义上将,包括各种以确定的产品功能或分析理念和技术处理方法。这些方法应用在产品逆向工程的原始开发。毫无疑问,在CAD产品建模过程中,逆向工程所扮演的角色越来越重要,尤其是涉及到复杂表面加工,用现代CAD系统往往是非常困难甚至有些不可能。然而,这些复杂形状表面可以通过“艺术建模”(在粘土、石膏、高分子材料、木材等中)方法建模,然后用逆向工程技术将成品模型转化为CAD模型。不论是个体应用还是产品竞争,逆向工程在重设计过程中的应用都能够大大加速和改善过程本身。在没有足够的技术文件的情况下生产零部件和产品副本,逆向工程技术肯定是独占鳌头。2逆向工程中的数据点预处理第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页逆向工程过程处理的出发点时一个物理对象,它可以是现有的零件、产品、手工模型或者通过一些快速成型技术得到的模型。这个物理对象经三维数字化、数据预处理和表面重构,转化成适合现代计算机辅助技术的模型,不过过程比较复杂。尽管逆向工程过程处理在过去几年获得快速发展,还是有些影响预处理质量的明显问题。最突出的问题之一便是以点云传开的三维数字化结果的质量,当然这也会大大影响建模的结构。很多种类的三维数字化系统已经存在,其中最突出的要数三坐标测量机,激光扫描仪、比例绘图仪、CCD摄像头、计算机断层扫描等。他们的共同点是存在噪音且在结果中有些错误,这意味着会有些模型会不合理。此外,现代三维数字化系统,尤其是激光系统,会产生大量的点,这一方面使得速度明显减缓,在极端情况下,也会防止数据点的处理。另一方面,太冗杂的数据点会导致表面建模不当。因此,在表面重构之前,有必要准备好点云。这个准备工作通常被称为“预处理”。截至应用数字化系统,逆向工程、表面重构、数据预处理阶段有不同的处理过程,有噪音和误差滤波器、数据优化、数据平滑、数据压缩、数据分段、数据回归等。在些处理过程中,噪音过滤、数据平滑和数据压缩最重要的阶段。2.1前人研究成果过去十年中,已有大量逆向工程系统被开发。他们的方法中,应用了硬件组件(用于三...
