西部开发省际通道重庆外环公路桥梁实施性施工组织设计-91页VIP免费

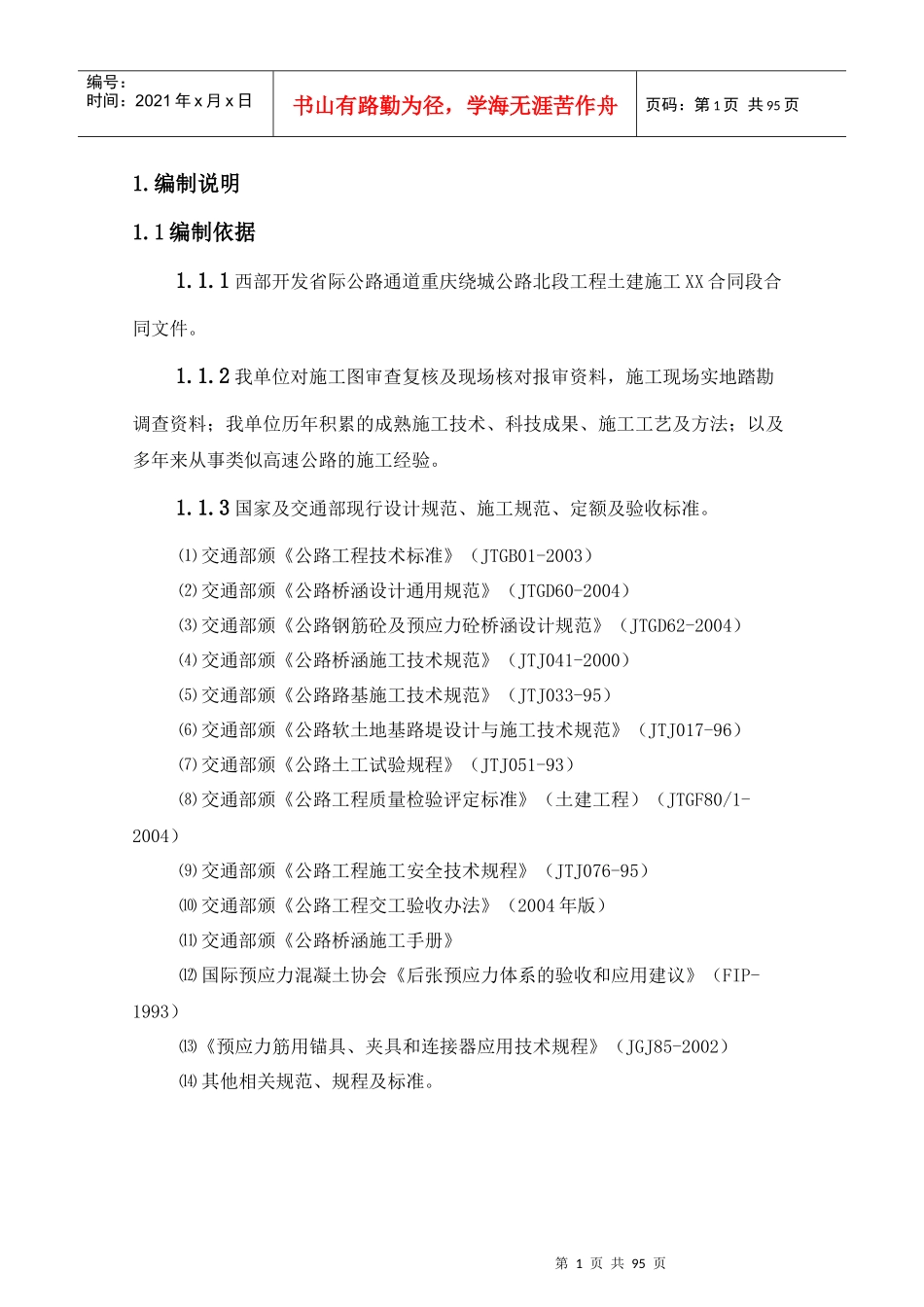

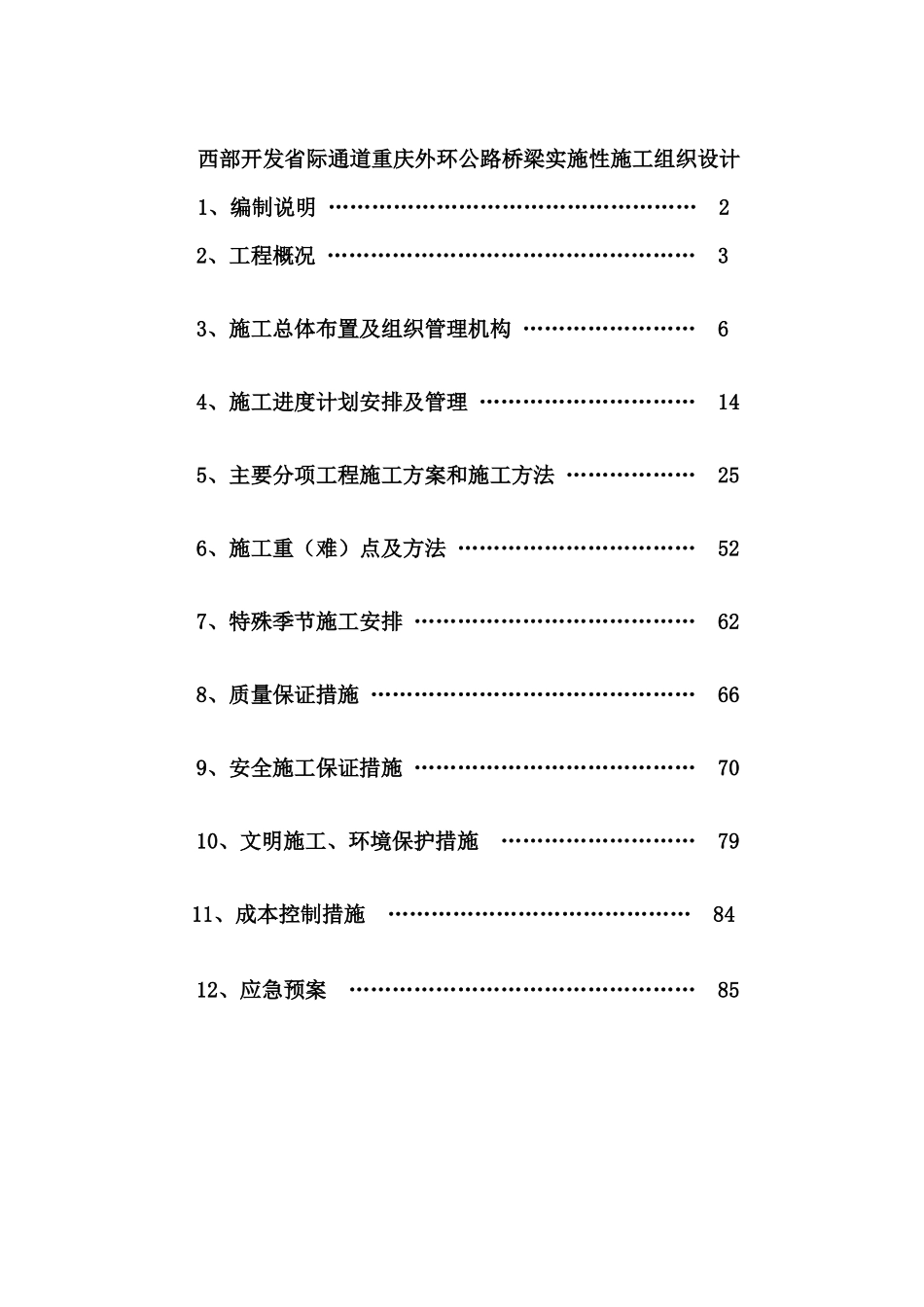

西部开发省际通道重庆外环公路桥梁实施性施工组织设计1、编制说明……………………………………………22、工程概况……………………………………………33、施工总体布置及组织管理机构……………………64、施工进度计划安排及管理…………………………145、主要分项工程施工方案和施工方法………………256、施工重（难）点及方法……………………………527、特殊季节施工安排…………………………………628、质量保证措施………………………………………669、安全施工保证措施…………………………………7010、文明施工、环境保护措施………………………7911、成本控制措施……………………………………8412、应急预案…………………………………………85第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页1.编制说明1.1编制依据1.1.1西部开发省际公路通道重庆绕城公路北段工程土建施工XX合同段合同文件。1.1.2我单位对施工图审查复核及现场核对报审资料，施工现场实地踏勘调查资料；我单位历年积累的成熟施工技术、科技成果、施工工艺及方法；以及多年来从事类似高速公路的施工经验。1.1.3国家及交通部现行设计规范、施工规范、定额及验收标准。⑴交通部颁《公路工程技术标准》（JTGB01-2003）⑵交通部颁《公路桥涵设计通用规范》（JTGD60-2004）⑶交通部颁《公路钢筋砼及预应力砼桥涵设计规范》（JTGD62-2004）⑷交通部颁《公路桥涵施工技术规范》（JTJ041-2000）⑸交通部颁《公路路基施工技术规范》（JTJ033-95）⑹交通部颁《公路软土地基路堤设计与施工技术规范》（JTJ017-96）⑺交通部颁《公路土工试验规程》（JTJ051-93）⑻交通部颁《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）⑼交通部颁《公路工程施工安全技术规程》（JTJ076-95）⑽交通部颁《公路工程交工验收办法》（2004年版）⑾交通部颁《公路桥涵施工手册》⑿国际预应力混凝土协会《后张预应力体系的验收和应用建议》（FIP-1993）⒀《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2002）⒁其他相关规范、规程及标准。第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页2.工程概况2.1工程简介重庆绕城公路北段是西部开发省际公路通道的重要组成部分，有利于加速国家重点干线和西部开发通道的建设，对完善重庆市“二环八射”干线公路网布局，实现重庆市“半小时主城区，一小时经济圈，八小时大重庆”战略目标，具有重大的意义。本标段起迄桩号为K32+250～K36+614，路线长4.364km。2.2主要技术标准1.技术指标：双向六车道高速公路标准2.设计车辆荷载：公路Ⅰ级3.设计行车速度：100公里/小时4.平曲线最小半径：1000米5.最大纵坡：3.8％6.横断面宽度：整体式：33.5米分离式：2×16.75米7.设计洪水频率：1/1002.3主要工程量（见表2.3-1）主要工程量表表2.3-1路基工程一般路基清理现场（m2）251030路基挖方（m3）692119路基填方（m3）555537弃方（m3）353663路面工程垫层20cm厚砂砾（m2）54190.120cm厚水泥稳定碎石（m2）54190.1桥涵工程朝天观大桥先简支后连续预应力砼T梁13×40太阳堡大桥先简支后连续预应力砼T梁6×20第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页续表2.3-1桥梁工程楼房湾大桥先简支后连续预应力砼T梁6×20（7×20）大圹中桥预应力砼空心板桥2×20印金石大桥先简支后连续预应力砼T梁11×30楠竹林大桥先简支后连续预应力砼T梁9×20涵洞工程涵洞（m/道）盖板涵331/6拱涵145.61/2软基处理盲沟片石（m³）12766.3碎石（m³）7141.3防护工程挡土墙7.5号浆砌块石（m³）12487.8护肩7.5号浆砌块石（m³）411.4护脚7.5号浆砌块石（m³）3381.2拱形护坡7.5号浆砌片石（m³）4843.925号砼预制块（m³）572.9排水工程碟形边沟7.5号浆砌块石（m³）2229.8其它边沟7.5号浆砌片石（m³）1586.9截水沟7.5号浆砌片石（m³）488.5急流槽7.5号浆砌片石（m³）786.5沉淀池7.5号浆砌片石（m³）131.52.4气象、水文及地质情况2.4.1气象及水文本项目所在地区属于亚热...
