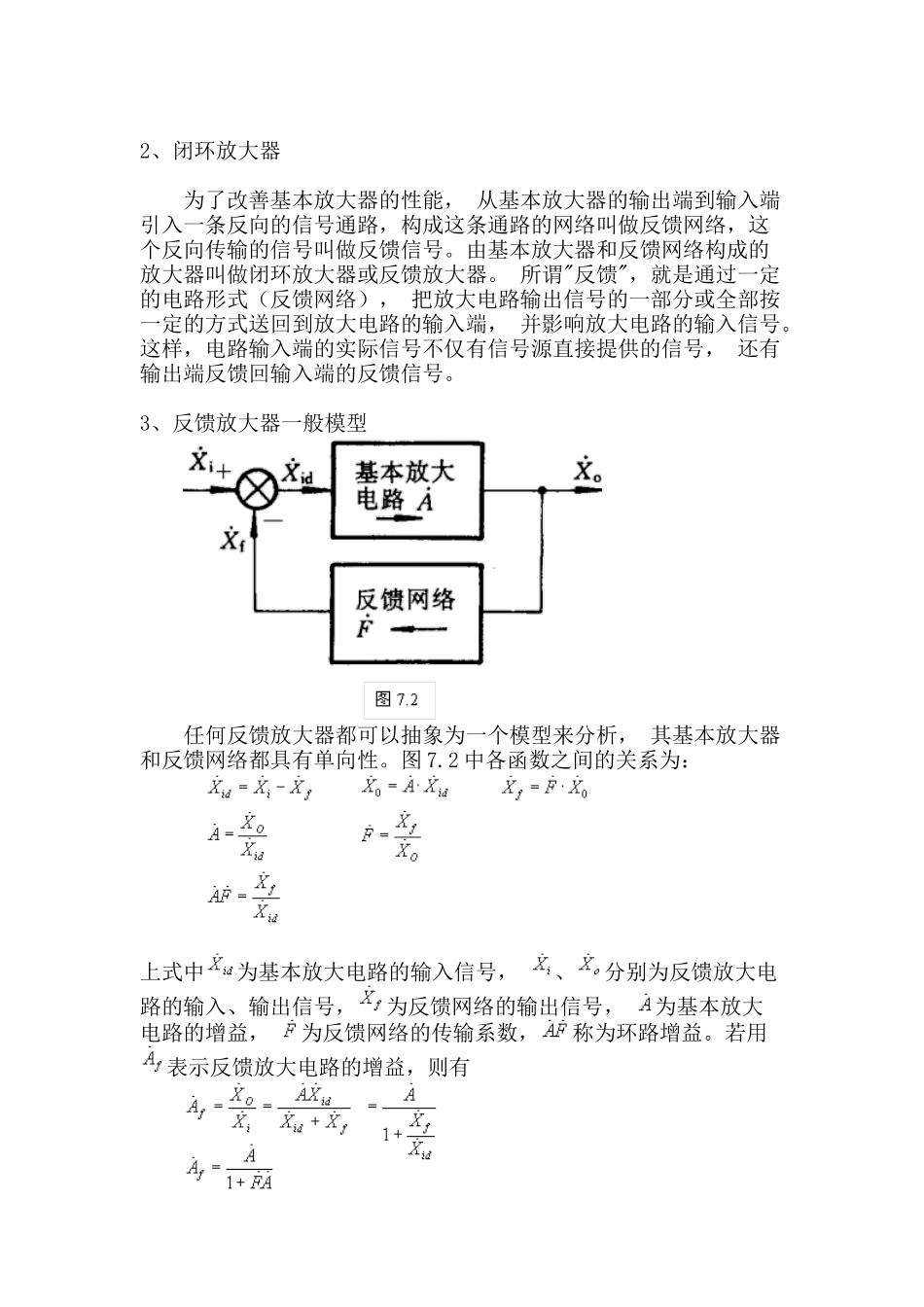

负反馈放大电路分析_第2页
2/17

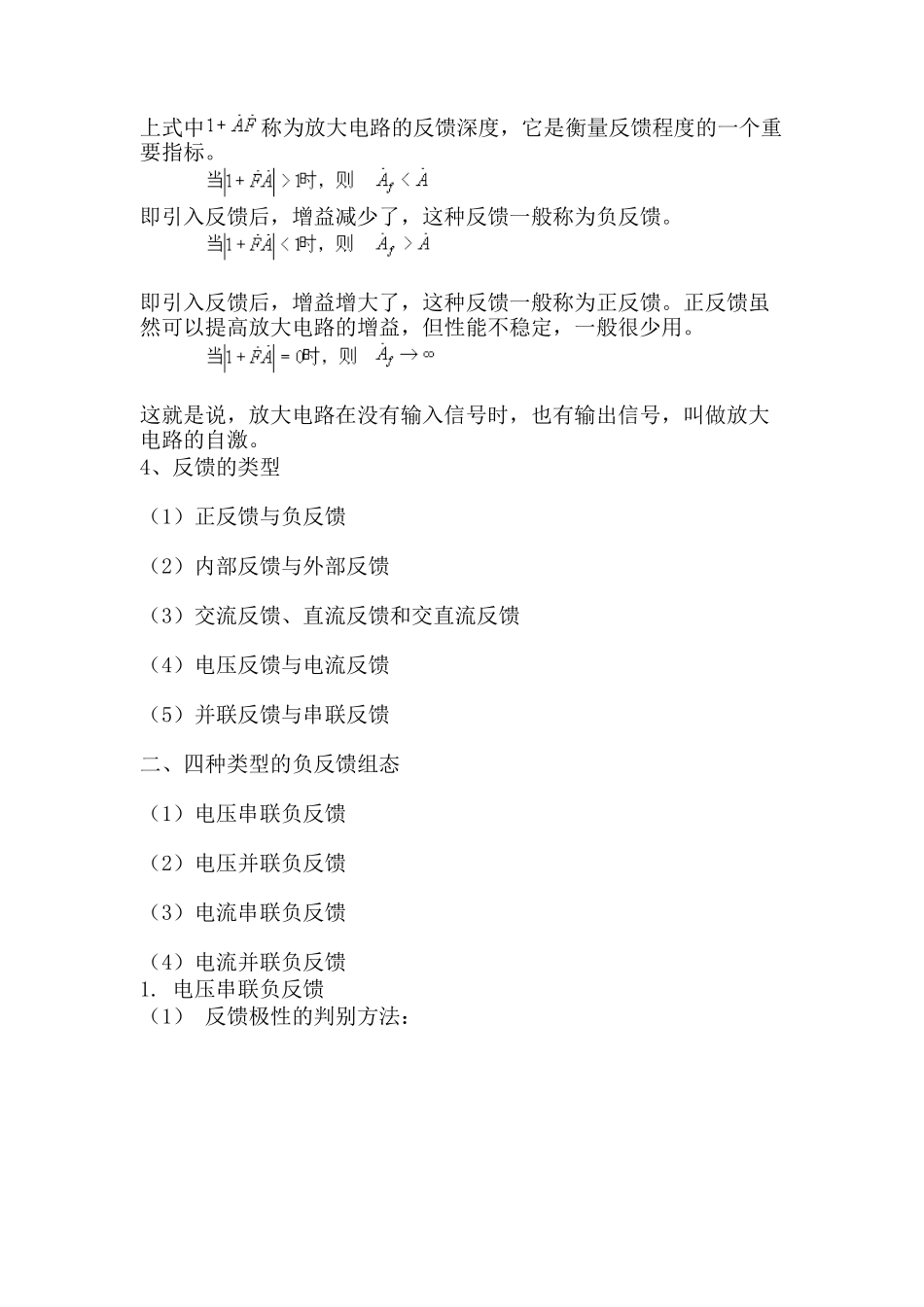

负反馈放大电路分析_第3页
3/17
第五章负反馈放大电路第一节学习要求第二节反馈的基本概念与分类第三节负反馈对放大电路性能的改善第四节深负反馈放大电路的分析方法第一节学习要求1.判断--在掌握反馈的基本概念和类型的基础上,判断反馈组态及其作用。2.引入--在熟悉各种反馈对放大电路性能影响的基础上,按要求引入适当的负反馈。3.计算--掌握深度负反馈电路交流性能指标的估算。学习重点:根据实际要求,引入适当的负反馈。学习难点:反馈组态的判别和性能指标的估算。第二节反馈的基本概念与分类一、反馈的基本概念1.开环放大器或基本放大器图7.1是一个放大器电路,它具有单向性的特点,信号只有从输入到输出一条通路,不存在其它的通路,特别是没有从输出到输入的通路。这种放大器叫做开环放大器或基本放大器。2、闭环放大器为了改善基本放大器的性能,从基本放大器的输出端到输入端引入一条反向的信号通路,构成这条通路的网络叫做反馈网络,这个反向传输的信号叫做反馈信号。由基本放大器和反馈网络构成的放大器叫做闭环放大器或反馈放大器。所谓"反馈",就是通过一定的电路形式(反馈网络),把放大电路输出信号的一部分或全部按一定的方式送回到放大电路的输入端,并影响放大电路的输入信号。这样,电路输入端的实际信号不仅有信号源直接提供的信号,还有输出端反馈回输入端的反馈信号。3、反馈放大器一般模型任何反馈放大器都可以抽象为一个模型来分析,其基本放大器和反馈网络都具有单向性。图7.2中各函数之间的关系为:上式中为基本放大电路的输入信号,、分别为反馈放大电路的输入、输出信号,为反馈网络的输出信号,为基本放大电路的增益,为反馈网络的传输系数,称为环路增益。若用表示反馈放大电路的增益,则有上式中称为放大电路的反馈深度,它是衡量反馈程度的一个重要指标。即引入反馈后,增益减少了,这种反馈一般称为负反馈。即引入反馈后,增益增大了,这种反馈一般称为正反馈。正反馈虽然可以提高放大电路的增益,但性能不稳定,一般很少用。这就是说,放大电路在没有输入信号时,也有输出信号,叫做放大电路的自激。4、反馈的类型(1)正反馈与负反馈(2)内部反馈与外部反馈(3)交流反馈、直流反馈和交直流反馈(4)电压反馈与电流反馈(5)并联反馈与串联反馈二、四种类型的负反馈组态(1)电压串联负反馈(2)电压并联负反馈(3)电流串联负反馈(4)电流并联负反馈1.电压串联负反馈(1)反馈极性的判别方法:电路如图7.3所示,基本放大电路就是一只集成运放,用A表示;反馈网络是由R1和R2组成的分压器,用F表示。下面用瞬时极性法判别电路的反馈极性,方法如下:①断开反馈通路,给定原输入信号一个极性;②根据该极性,逐步推断基本放大器中有关信号的相应极性;③确定反馈信号vF的极性;④根据vI与vF的极性,确定净输入信号vID与vI、vF之间的数值关系:(2)电压反馈与电流反馈的判别方法:①先区分基本放大器A和反馈网络F;②判别F的输入端与A的输出端的连接方式:并联的称为电压反馈;串联的称为电流反馈。(3)并联反馈与串联反馈的判别方法:①先区分基本放大器A和反馈网络F;②判别F的输出端与A的输入端的连接方式:并联的称为并联反馈;串联的称为串联反馈。(4)电压串联负反馈的特点:①反馈电压与输出电压成比例②稳定输出电压,降低输出电阻③Vid=Vi-Vf要求RS小,反馈效果明显④AVF指的是输出电压与输入电压之比例题1:试分析图7.4所示电路存在的反馈,并判断其反馈组态。解:(1)采用瞬时极性法判断反馈极性。可得经反馈后的减少,故为负反馈。(2)反馈网络F是由R4、R5构成的,其输入端与RL并联,所以为电压反馈;(3)反馈网络F的输出电压VF与输入电压Vi串联,故为串联反馈。因此,该电路属于电压串联负反馈放大电路。2.电流并联负反馈电路如图7.5所示(1)用瞬时极性法判别反馈极性:(2)判别是电压反馈还是电流反馈:因为F的输入端与A的输出端串联,所以为电流反馈。(3)判别是并联反馈还是串联反馈:因为F的输出端与A的输入端并联,所以为并联反馈。所以该电路反馈形式为电流并联负反馈。(4)电流并联负反馈特点:①反馈电流与输出电流成比例。②输出电流...
