电气基本符号课件VIP免费

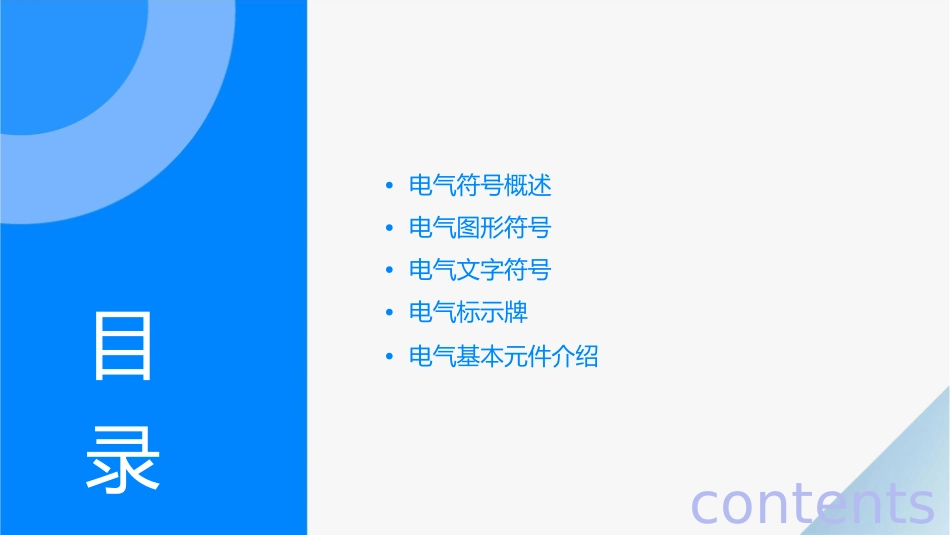

气基本符号件•电气符号概述•电气图形符号•电气文字符号•电气标示牌目•电气基本元件介绍录contents气符号概述01电气符号的定义01电气符号是用于表示电气设备、装置和电路的功能、特性和关系的图形符号。02它是一种简化的图形表示，用于帮助人们理解和操作电气系统。电气符号的分类按照使用场合分类可分为图形符号、文字符号和项目代号。按照功能分类可分为一次电路元件符号、二次电路元件符号等。电气符号的应用在电气工程图纸上使用电气符号来表示电路、设备和元件。在电气设备上标注电气符号，以便操作和维护。形符号02开关控制符号开关控制符号用于表示开关、继电器、断路器等设备的图形符号。总结开关控制符号是电气图纸中常用的基本符号之一，用于表示电路的通断控制。电机与变压器符号电机与变压器符号用于表示电动机和变压器的图形符号。总结电机与变压器符号是电气图纸中常用的基本符号之一，用于表示电路中的电能转换和传输设备。测量仪器符号测量仪器符号用于表示各种测量仪器的图形符号。总结测量仪器符号是电气图纸中常用的基本符号之一，用于表示电路中的各种测量仪表。连接与线缆符号连接与线缆符号用于表示电路中的连接线和电缆的图形符号。总结连接与线缆符号是电气图纸中常用的基本符号之一，用于表示电路中的连接关系和线缆类型。无源元件符号无源元件符号用于表示无源元件的图形符号。总结无源元件符号是电气图纸中常用的基本符号之一，用于表示电路中的电阻器、电容器、电感器等无源元件。气文字符号03常用文字符号01020304A：电流V：电压PF：功率因数W：功率常用文字符号Hz：频率F：电容R：电阻Q：电感辅助文字符号S信号线MU整流器电动机或马达TG变压器发电机或发电机组派生文字符号01020304dghj差动元件，如差动继电器接地元件，如接地继电器指示灯继电器或接触器04标示牌的种类警告标示牌指示标示牌禁止标示牌提示标示牌用于提醒人们注意安全，如“小心触电”、“禁止合闸”等。用于指导人们正确操作电气设备，如“紧急停止”、“启动”等。用于禁止某些行为或动作，如“禁止触摸”、“禁止烟火”等。用于提供信息或提示，如“小心地滑”、“节约用电”等。标示牌的用途指导操作禁止行为通过指示标示牌，指导操作者正确操作电气设备。通过禁止标示牌，禁止某些危险或违规行为。安全警示信息提示通过警告标示牌，提醒人们注意安全，避免发生意外事故。通过提示标示牌，提供必要的信息或提示，帮助人们更好地理解和使用电气设备。标示牌的安装位置选择方向设置选择醒目、易见的位置安装标示牌，以便人们能够快速注意到。确保标示牌上的文字和符号易于阅读和理解，方向应与阅读者的视线一致。高度调整固定方式根据标示牌的类型和用途，调整其安装高度，以便更好地发挥作用。选择合适的固定方式，确保标示牌牢固、不易脱落或移动。气基本元件05断路器总结词断路器是一种用于切断电流的电气元件，主要用于保护电路免受过载或短路等故障的影响。详细描述断路器通常由触点、弹簧、电磁铁等部分组成，当电流超过规定值时，触点分离，切断电路。断路器有空气断路器和微型断路器等类型，广泛应用于家庭、工业和建筑等领域。接触器总结词接触器是一种用于控制电动机等负载的电气元件，通过接触器的吸合和释放来控制电路的接通和断开。详细描述接触器由电磁铁、触点、弹簧等部分组成，当线圈通电时，电磁铁吸合，触点闭合，电路接通。当线圈断电时，电磁铁释放，触点断开，电路断开。接触器广泛应用于电动机的控制和保护。继电器总结词详细描述继电器是一种用于控制大电流的电气元件，通过小电流控制大电流的接通和断开。继电器由电磁铁、触点、弹簧等部分组成，当线圈通电时，电磁铁吸合，触点闭合，大电流流过。当线圈断电时，电磁铁释放，触点断开，大电流切断。继电器广泛应用于电力系统和自动化控制等领域。VS电容器总结词电容器是一种用于储存电荷的电气元件，主要用于滤波、调谐和储能等。详细描述电容器由两个平行板组成，中间为绝缘介质。当电压施加在电容器上时，电荷在两极板上积聚形成电场。电容器具有隔直流通交流的特性，广泛应用于电子设备和电力系...
