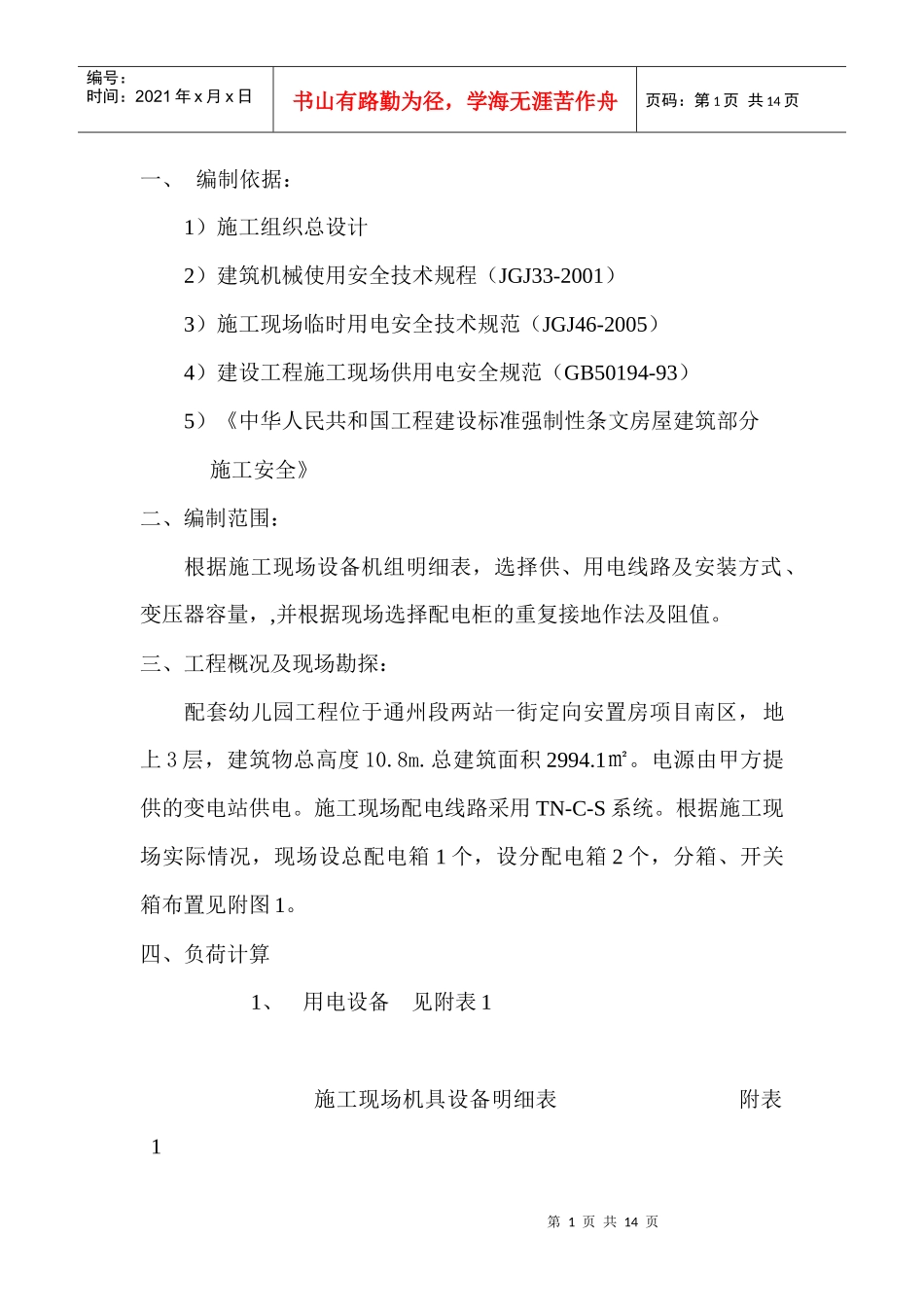

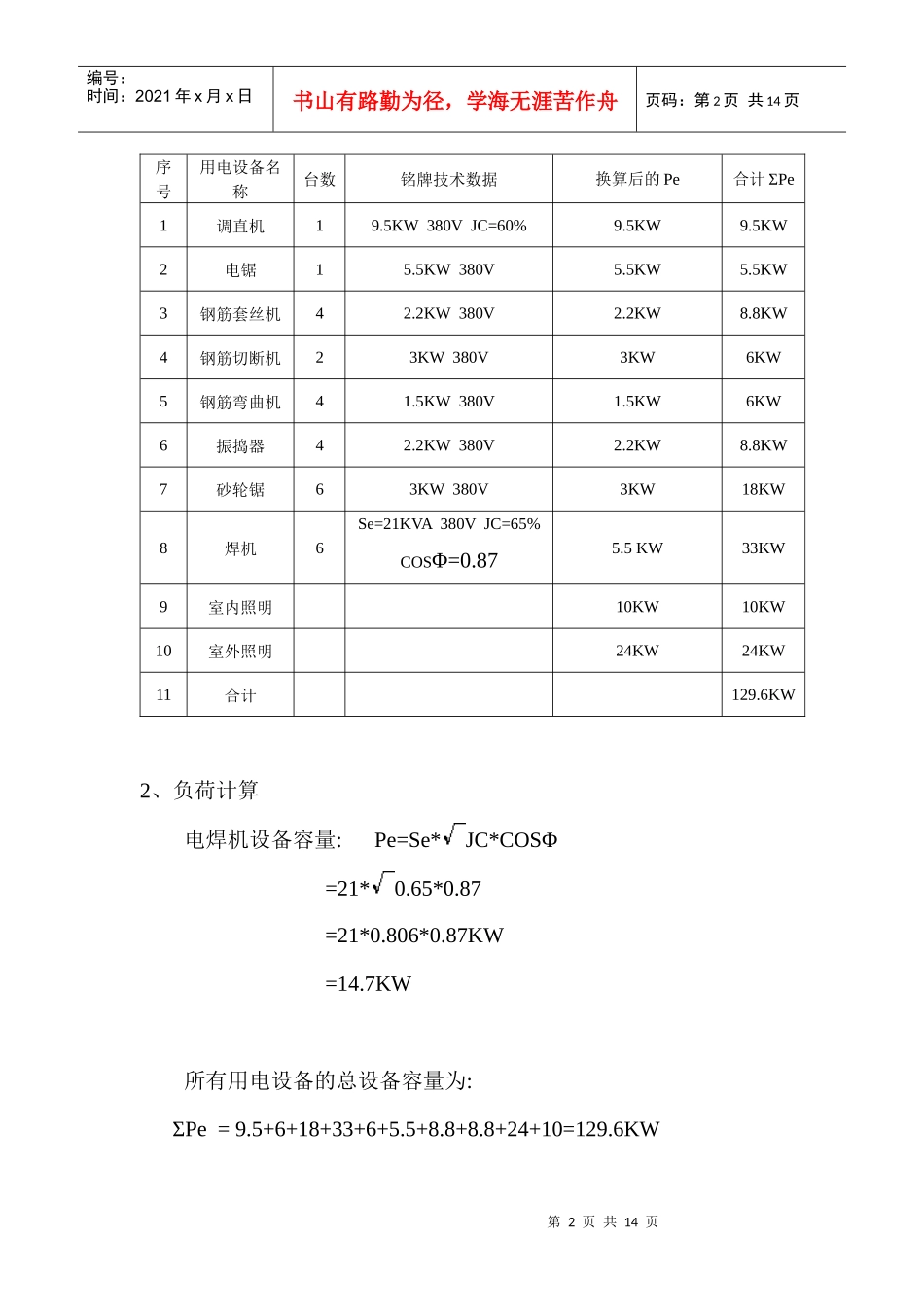

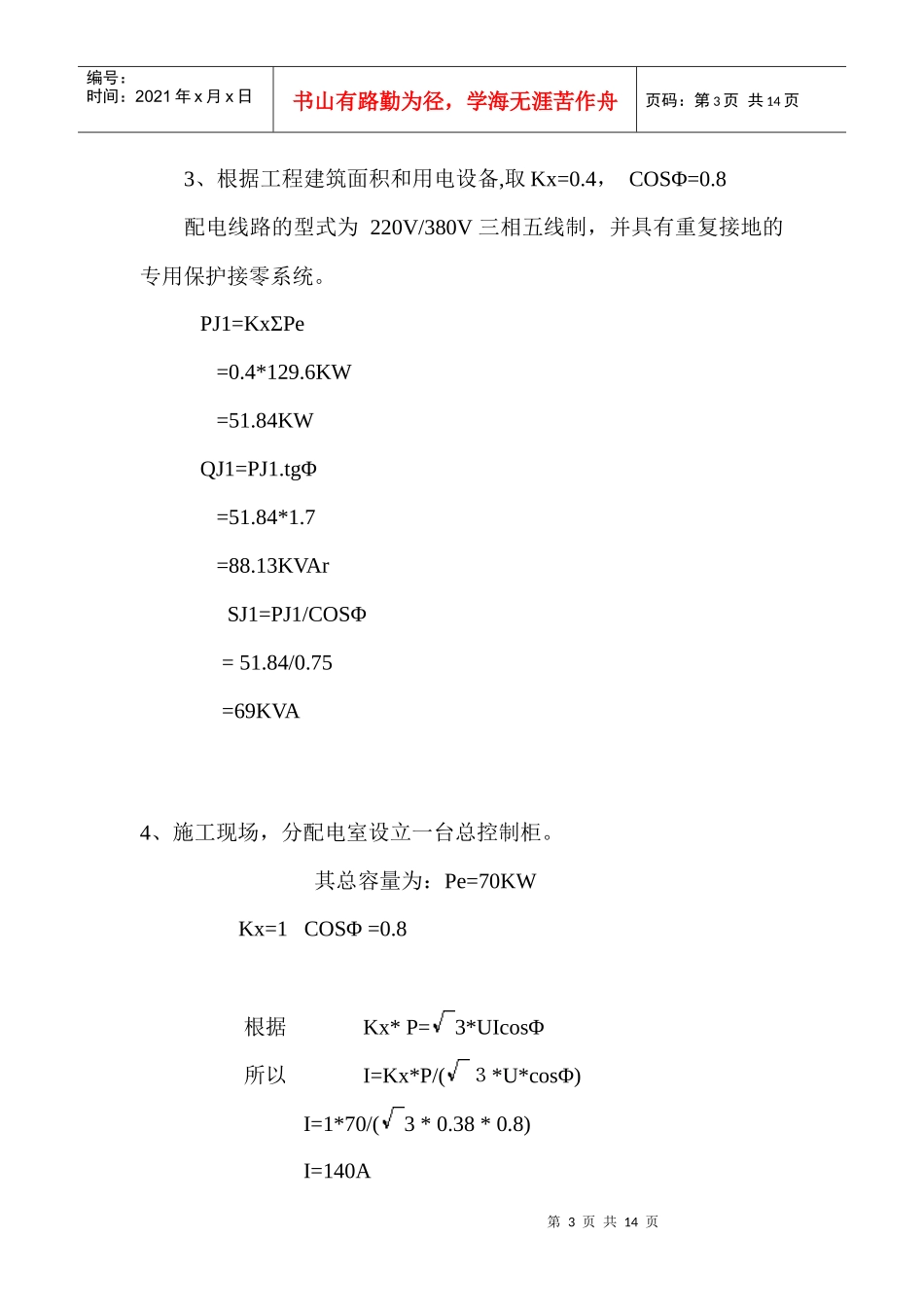

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、编制依据：1）施工组织总设计2）建筑机械使用安全技术规程（JGJ33-2001）3）施工现场临时用电安全技术规范（JGJ46-2005）4）建设工程施工现场供用电安全规范（GB50194-93）5）《中华人民共和国工程建设标准强制性条文房屋建筑部分施工安全》二、编制范围：根据施工现场设备机组明细表，选择供、用电线路及安装方式、变压器容量，,并根据现场选择配电柜的重复接地作法及阻值。三、工程概况及现场勘探：配套幼儿园工程位于通州段两站一街定向安置房项目南区，地上3层，建筑物总高度10.8m.总建筑面积2994.1㎡。电源由甲方提供的变电站供电。施工现场配电线路采用TN-C-S系统。根据施工现场实际情况，现场设总配电箱1个，设分配电箱2个，分箱、开关箱布置见附图1。四、负荷计算1、用电设备见附表1施工现场机具设备明细表附表1第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页序号用电设备名称台数铭牌技术数据换算后的Pe合计ΣPe1调直机19.5KW380VJC=60%9.5KW9.5KW2电锯15.5KW380V5.5KW5.5KW3钢筋套丝机42.2KW380V2.2KW8.8KW4钢筋切断机23KW380V3KW6KW5钢筋弯曲机41.5KW380V1.5KW6KW6振捣器42.2KW380V2.2KW8.8KW7砂轮锯63KW380V3KW18KW8焊机6Se=21KVA380VJC=65%COSΦ=0.875.5KW33KW9室内照明10KW10KW10室外照明24KW24KW11合计129.6KW2、负荷计算电焊机设备容量:Pe=Se*JC*COSΦ=21*0.65*0.87=21*0.806*0.87KW=14.7KW所有用电设备的总设备容量为:ΣPe=9.5+6+18+33+6+5.5+8.8+8.8+24+10=129.6KW第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3、根据工程建筑面积和用电设备,取Kx=0.4，COSΦ=0.8配电线路的型式为220V/380V三相五线制，并具有重复接地的专用保护接零系统。PJ1=KxΣPe=0.4*129.6KW=51.84KWQJ1=PJ1.tgΦ=51.84*1.7=88.13KVArSJ1=PJ1/COSΦ=51.84/0.75=69KVA4、施工现场，分配电室设立一台总控制柜。其总容量为：Pe=70KWKx=1COSΦ=0.8根据Kx*P=3*UIcosΦ所以I=Kx*P/(３*U*cosΦ)I=1*70/(3*0.38*0.8)I=140A第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页所以，分配电室的总配电柜内，总隔离开关选DZ20Y—400/3300，脱扣器的额定电流为315A，总配电柜至变压器电缆选YJV-3*70+2*35。5、计算开关箱、导线截面：根据设备选开关箱及导线型号（1）电锯5.5KW，cosΦ=0.7根据P=3UIcosΦ所以I=P/（3UcosΦ）=12A所以，开关箱内，空气开关选DZ20Y-100/3300，脱扣器的额定电流为40A，漏电开关选DZ15LE-40/4901，动作电流为30mA，动作时间为≤0.1s，开关箱至设备电缆选YC（4*4），分箱至开关箱进线YC（5*6）。（2）钢筋切断机2.2KWcosΦ=0.8P=3UIcosΦI=-p/3UcosΦ=5.5A所以，开关箱内，空气开关选DZ20Y-100/3300，脱扣器的额定电流为40A，漏电开关选DZ15LE-40/4901，动作电流为30mA,动作时间≤0.1s,开关箱至设备电缆选YC-4*4，分箱至开关箱进线YC-5*6。（3）振捣棒电机2.2KWcosΦ=0.85第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页P=3UIcosΦI=P/3UcosΦ=4A所以，开关箱内，空气开关选DZ20Y-100/3300，脱扣器的额定电流为40A，漏电开关选DZ15LE-40/4901，动作电流为30mA,动作时间≤0.1s,开关箱至设备电缆选YC（4*4），分箱至开关箱进线YC（5*4）。（4）电焊机Se=21KVA,Kx=1.2cosΦ=0.45JC=0.65根据I=Kx*Se*JC/Ue=1.2*21*0.65/0.38=53.5A所以，开关箱至焊机电缆选YC(3*10),开关箱内,空气开关选DZ20Y-100/3300,脱扣器的额定电流为60A，漏电开关选DZ15LE-60/4901，动作电流为30mA,动作时间≤0.1s,分箱至开关箱进线YC（5*10）。（5）照明：镝灯，3台，Pe=3.5KW，U=0.38KV，P=3/3*UII=3P/（3U）=16A所以，开关箱内，空气开关选DZ20Y-40/3300，脱扣器的额定电流为40A，漏电开关选DZ15LE-40/490，动作电流为30mA,动作第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
