金地网球馆桁架施工组织设计VIP免费

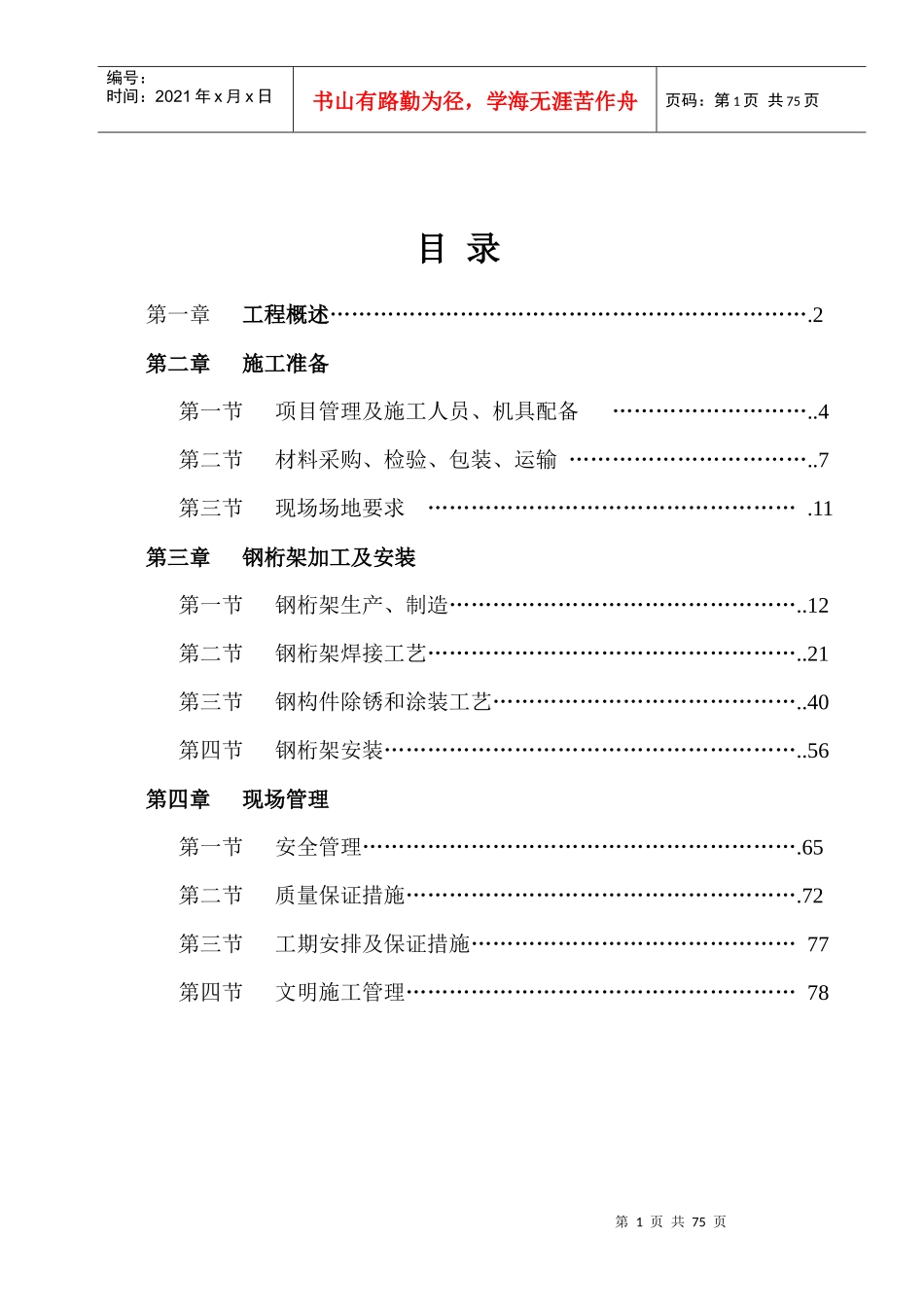

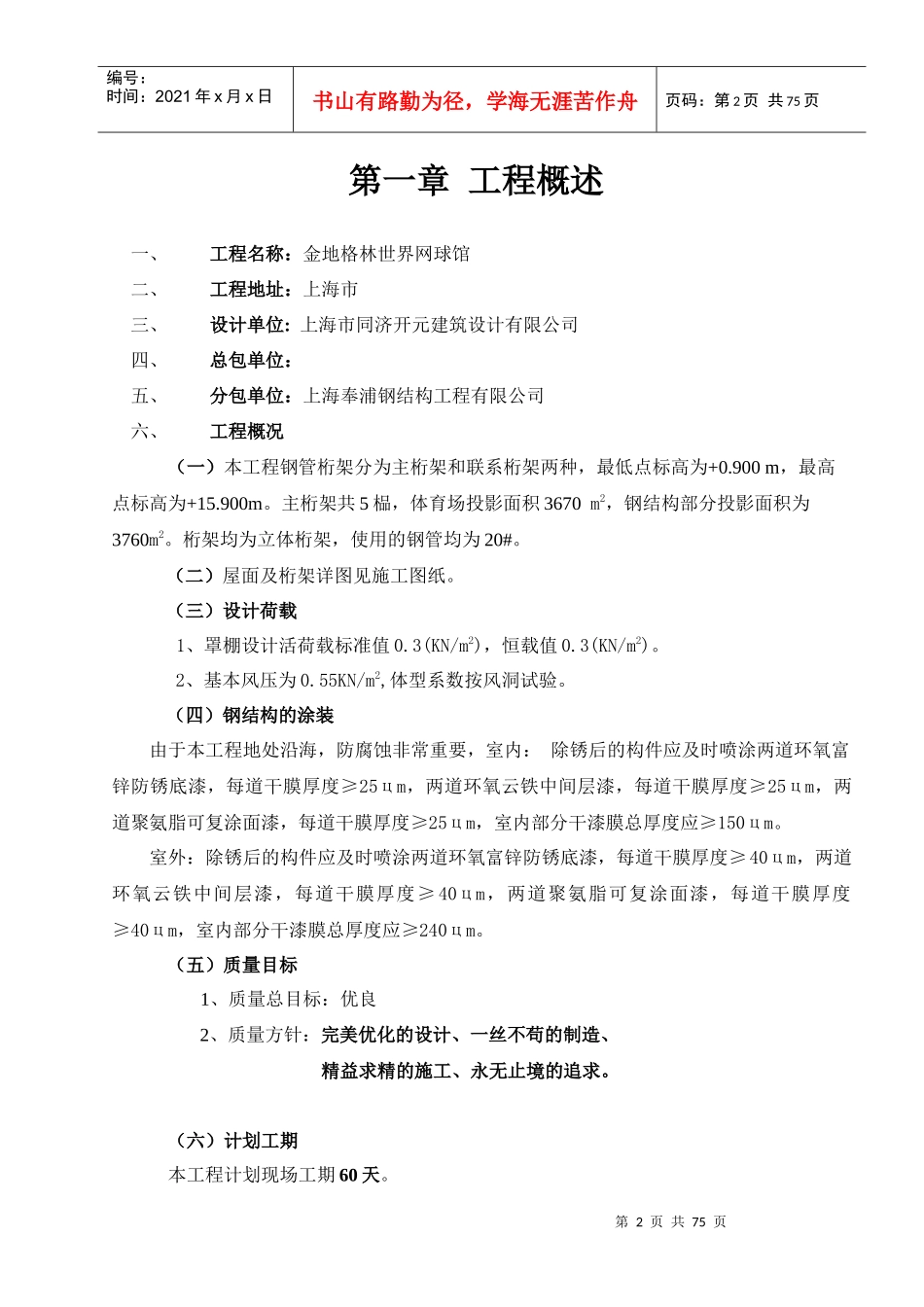

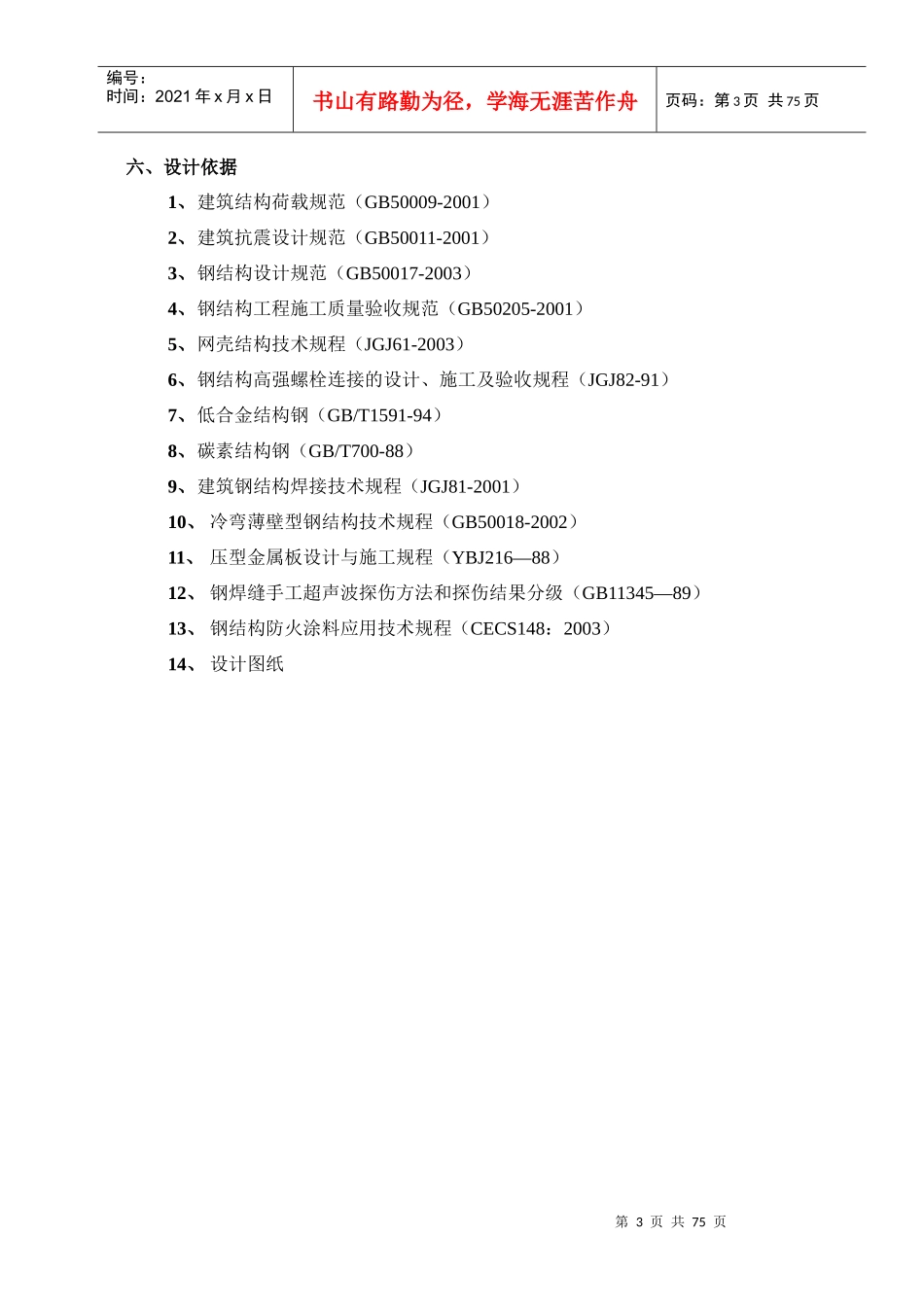

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页目录第一章工程概述………………………………………………………….2第二章施工准备第一节项目管理及施工人员、机具配备………………………..4第二节材料采购、检验、包装、运输……………………………..7第三节现场场地要求…………………………………………….11第三章钢桁架加工及安装第一节钢桁架生产、制造…………………………………………..12第二节钢桁架焊接工艺……………………………………………..21第三节钢构件除锈和涂装工艺……………………………………..40第四节钢桁架安装…………………………………………………..56第四章现场管理第一节安全管理…………………………………………………….65第二节质量保证措施……………………………………………….72第三节工期安排及保证措施………………………………………77第四节文明施工管理………………………………………………78第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页第一章工程概述一、工程名称：金地格林世界网球馆二、工程地址：上海市三、设计单位:上海市同济开元建筑设计有限公司四、总包单位：五、分包单位：上海奉浦钢结构工程有限公司六、工程概况（一）本工程钢管桁架分为主桁架和联系桁架两种，最低点标高为+0.900m，最高点标高为+15.900m。主桁架共5榀，体育场投影面积3670m2，钢结构部分投影面积为3760m2。桁架均为立体桁架，使用的钢管均为20#。（二）屋面及桁架详图见施工图纸。（三）设计荷载1、罩棚设计活荷载标准值0.3(KN/m2)，恒载值0.3(KN/m2)。2、基本风压为0.55KN/m2,体型系数按风洞试验。（四）钢结构的涂装由于本工程地处沿海，防腐蚀非常重要，室内：除锈后的构件应及时喷涂两道环氧富锌防锈底漆，每道干膜厚度≥25цm，两道环氧云铁中间层漆，每道干膜厚度≥25цm，两道聚氨脂可复涂面漆，每道干膜厚度≥25цm，室内部分干漆膜总厚度应≥150цm。室外：除锈后的构件应及时喷涂两道环氧富锌防锈底漆，每道干膜厚度≥40цm，两道环氧云铁中间层漆，每道干膜厚度≥40цm，两道聚氨脂可复涂面漆，每道干膜厚度≥40цm，室内部分干漆膜总厚度应≥240цm。（五）质量目标1、质量总目标：优良2、质量方针：完美优化的设计、一丝不苟的制造、精益求精的施工、永无止境的追求。（六）计划工期本工程计划现场工期60天。第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页六、设计依据1、建筑结构荷载规范（GB50009-2001）2、建筑抗震设计规范（GB50011-2001）3、钢结构设计规范（GB50017-2003）4、钢结构工程施工质量验收规范（GB50205-2001）5、网壳结构技术规程（JGJ61-2003）6、钢结构高强螺栓连接的设计、施工及验收规程（JGJ82-91）7、低合金结构钢（GB/T1591-94）8、碳素结构钢（GB/T700-88）9、建筑钢结构焊接技术规程（JGJ81-2001）10、冷弯薄壁型钢结构技术规程（GB50018-2002）11、压型金属板设计与施工规程（YBJ216—88）12、钢焊缝手工超声波探伤方法和探伤结果分级（GB11345—89）13、钢结构防火涂料应用技术规程（CECS148：2003）14、设计图纸第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页第二章施工准备第一节项目管理及施工人员配备一、项目管理网络1、本工程施工管理采用以项目经理负责制为基础的项目管理。项目管理组织见下图：项目管理组织结构图第5页共75页第4页共75页焊接班吊装班涂装班机电班后勤班编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页2、项目部各岗位职责（1）项目经理：A、严格执行集团公司各项管理制度，遵守相关的法规、法纪；B、根据现场情况编制施工组织设计及组织会审图纸，并对其可行性及准确性负责；C、组建项目管理班子，做好开工前准备工作；D、组织工程的技术交底及安全技术交底工作；E、负责协调现场各方关系，保证沟通协调顺畅、确保工程顺利实施；F、对工程现场提供的...
