牛栏江补水滇池入湖通道建设项目报告VIP免费

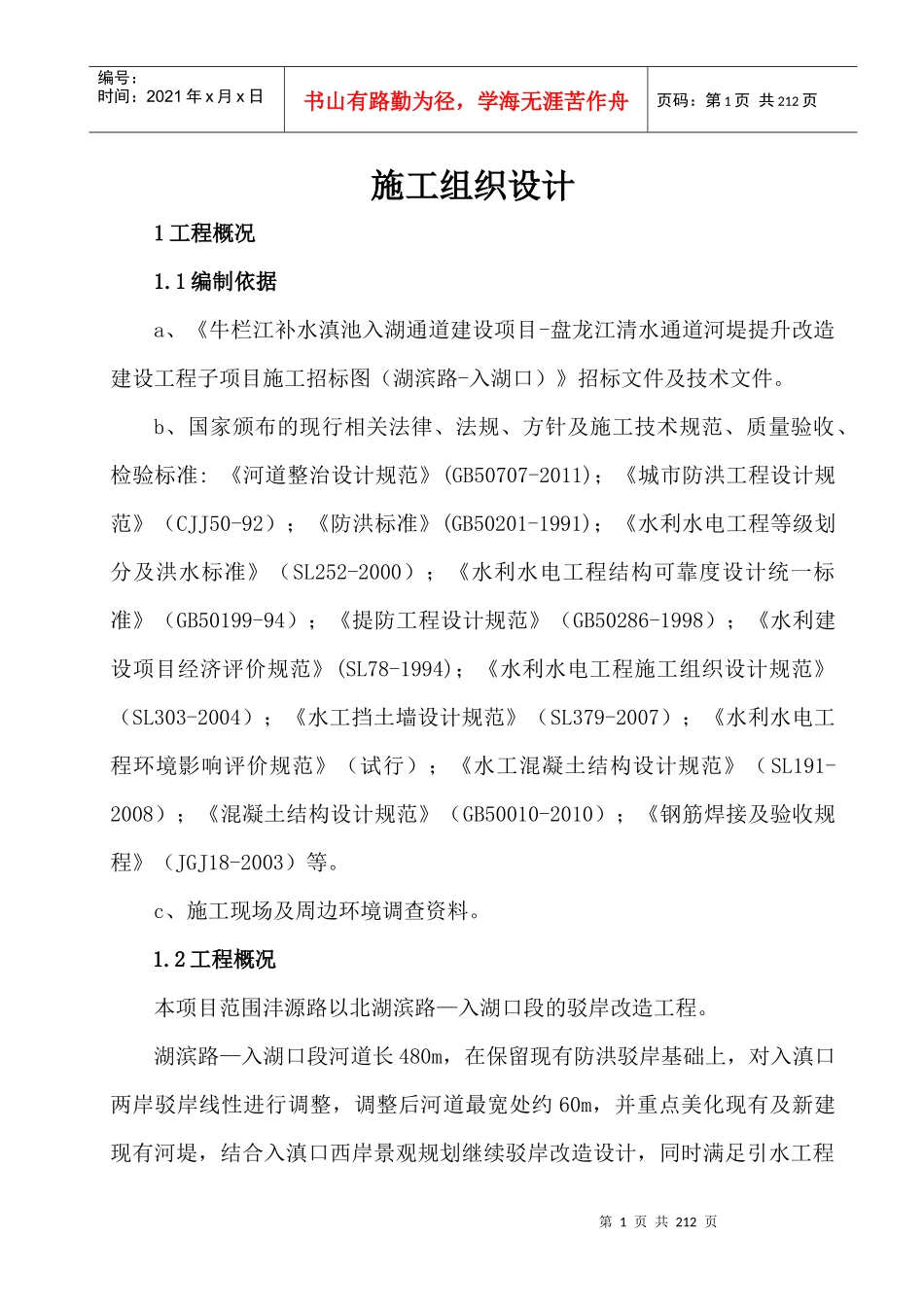

第1页共212页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共212页施工组织设计1工程概况1.1编制依据a、《牛栏江补水滇池入湖通道建设项目-盘龙江清水通道河堤提升改造建设工程子项目施工招标图（湖滨路-入湖口）》招标文件及技术文件。b、国家颁布的现行相关法律、法规、方针及施工技术规范、质量验收、检验标准:《河道整治设计规范》(GB50707-2011)；《城市防洪工程设计规范》（CJJ50-92）；《防洪标准》(GB50201-1991)；《水利水电工程等级划分及洪水标准》（SL252-2000）；《水利水电工程结构可靠度设计统一标准》（GB50199-94）；《提防工程设计规范》（GB50286-1998）；《水利建设项目经济评价规范》(SL78-1994)；《水利水电工程施工组织设计规范》（SL303-2004）；《水工挡土墙设计规范》（SL379-2007）；《水利水电工程环境影响评价规范》（试行）；《水工混凝土结构设计规范》（SL191-2008）；《混凝土结构设计规范》（GB50010-2010）；《钢筋焊接及验收规程》（JGJ18-2003）等。c、施工现场及周边环境调查资料。1.2工程概况本项目范围沣源路以北湖滨路—入湖口段的驳岸改造工程。湖滨路—入湖口段河道长480m，在保留现有防洪驳岸基础上，对入滇口两岸驳岸线性进行调整，调整后河道最宽处约60m，并重点美化现有及新建现有河堤，结合入滇口西岸景观规划继续驳岸改造设计，同时满足引水工程第2页共212页第1页共212页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共212页来水对驳岸的冲刷稳固性影响；驳岸改造采用9m高悬臂式挡墙，与西岸挡墙形式进行统一，通过对河道线型的调整同时对驳岸进行美化处理，形成盘龙江与滇池交汇口岸开阔的景观视线。1.3主要工程数量表1-3-1主要工程数量表工程名称：牛栏江补水滇池入湖通道建设项目-盘龙江清水通道河堤提升改造建设工程子项目（湖滨路-入湖口）序号材料名称规格型号单位数量1浆砌块片石挡土墙m3140242钢筋制作、安装t480.1853预应力锚索制安4φ15.2m76654长螺旋桩φ800m83035深层搅拌水泥桩φ600m253756碎石垫层m35807换填砂砾石m368678回填粗砾石m37769回填砂土m31796510C15片石砼挡墙身加强体C15m3264511渗水土工布100gm2259612防渗土工布100.0.3.100m282513PVC管φ110m93014挖土方m36271415余土弃置m3447492各分部分项工程的主要施工方案及其说明根据招标文件提供的工程情况以及其它相关资料，同时结合我单位相关工程的施工经验，制定本工程总体施工方案。2.1总体施工方案制定流程总体施工方案制定流程见图2-1-1。2.2总体施工方案制定原则第3页共212页第2页共212页工程总体概况施工关键技术施工总体方案施工总程序施工辅助方案安全防护方案基坑开挖方案长螺旋桩施工方案搅拌桩施工方案周围环境保护方案其他项目施工方案明挖基坑、河道施工方案围堰施工方案图2-1-1总体施工方案制定流程图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共212页为安全、优质、快速完成本工程，本着以下原则制定总体施工方案：2.2.2、以明挖开挡墙基础、长螺旋钢筋混凝土灌注桩、搅拌水泥桩施工为重点展开作业。2.2.1、确保合理工期并力争提前，快速施工，尽早完成施工任务。2.2.3、根据现场条件，以确保安全生产保护周围环境（包括地下、地上管线设施等）为原则选择合理施工方案。2.2.4、全面规划，突出重点，灵活、科学地安排施工程序。2.2.5、选择先进、有效的施工机械和施工工艺，提高施工效率。2.2.6、合理安排施工工序，进行立体交叉平行流水作业，加快施工进度。2.3总体施工组织方案2.3.1、分段、分作业面第4页共212页第3页共212页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共212页长螺旋桩4台钻机分为4个施工作业面同时进行施工；深层搅拌水泥桩6台钻机分为6个施工作业面同时进行施工；围堰为一个作业面；挡土墙由两个综合施工队分为4个作业面同时进行施工，平均每个作业面长度120m；土石方开挖分为4个作业面同时施工。a、土方工程施工河道土方工程是在导流工程保护下，并清除河槽内剩余的积水及淤泥后进行的，土质主要为壤土。土方开挖拟...
