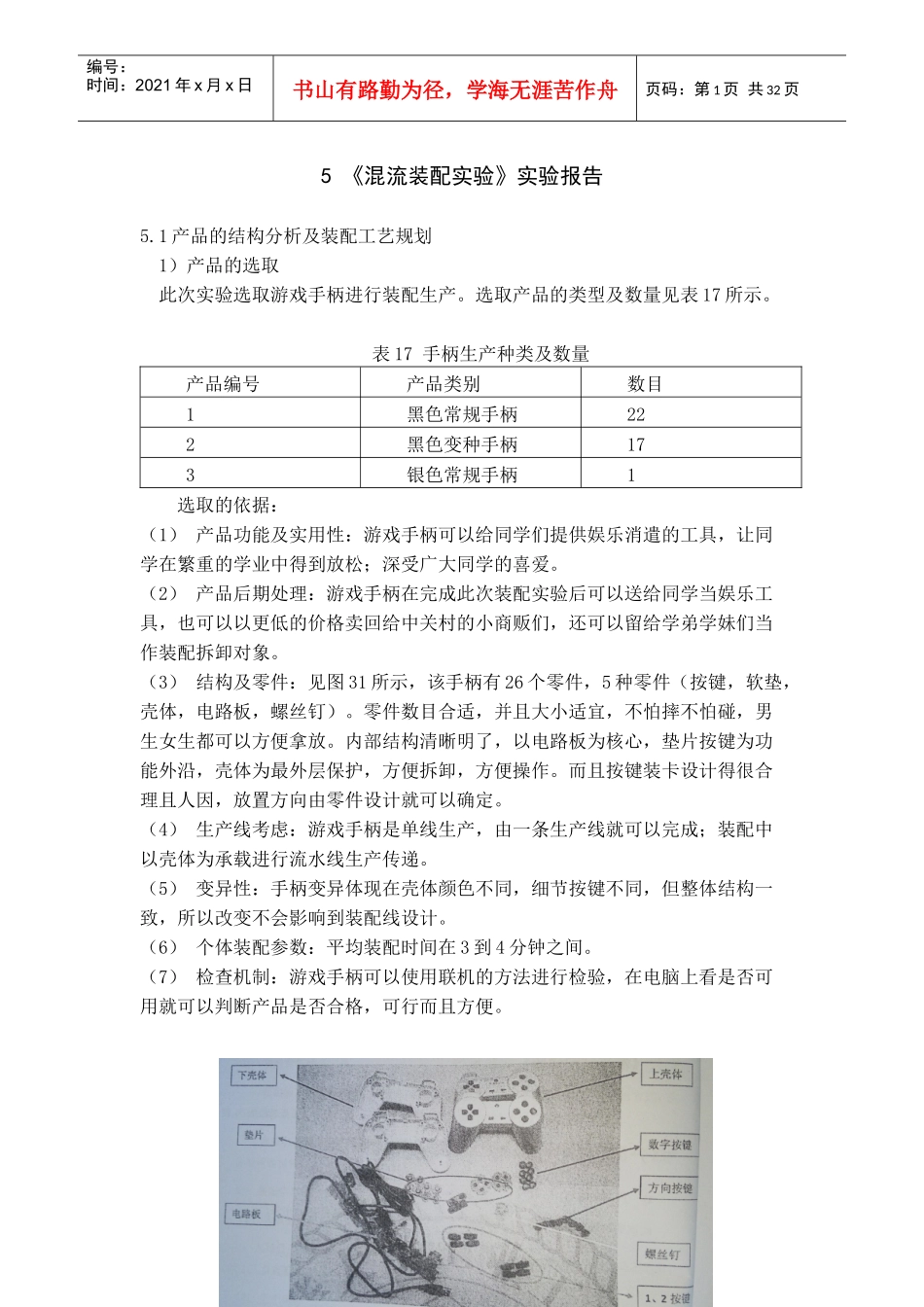

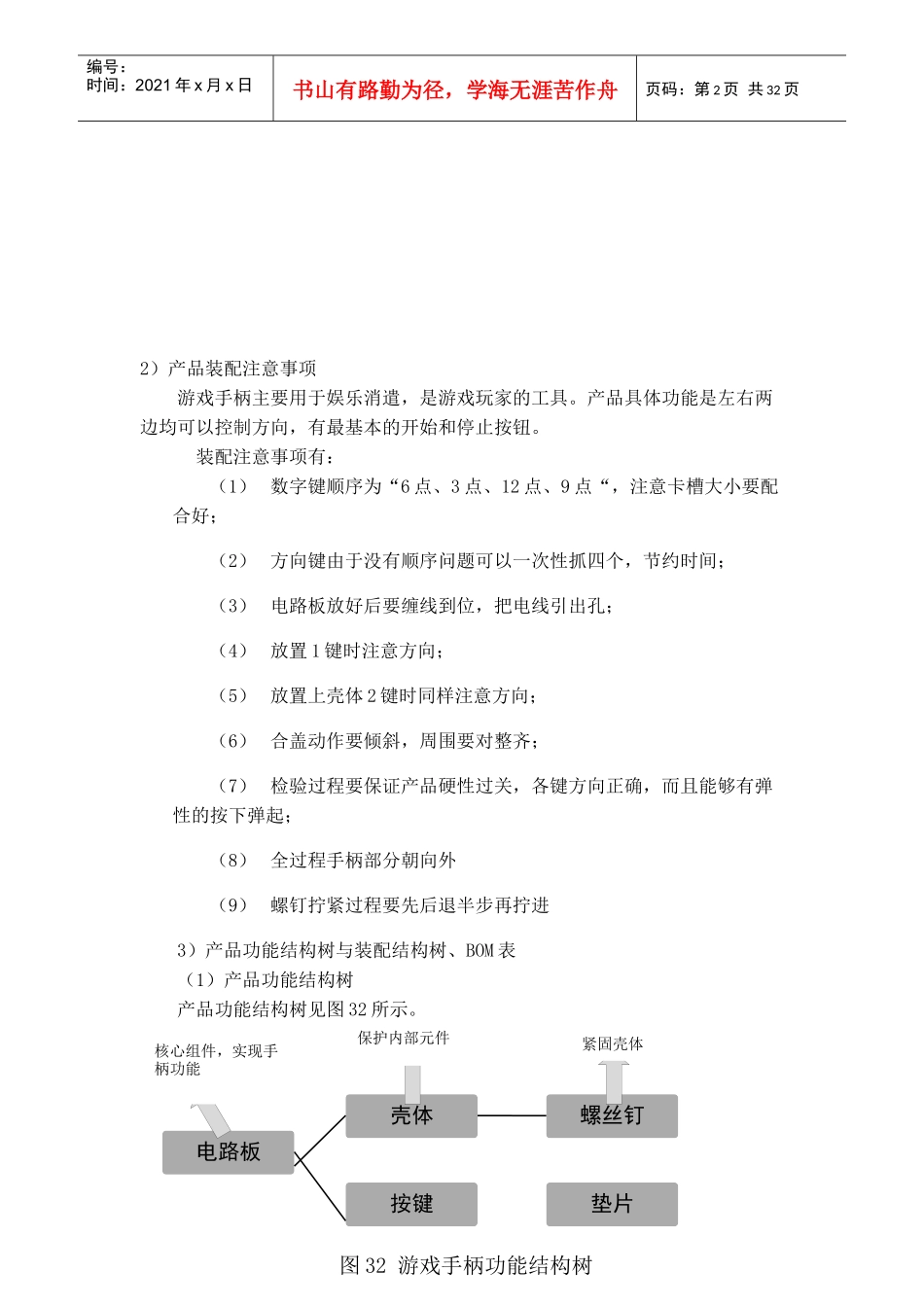

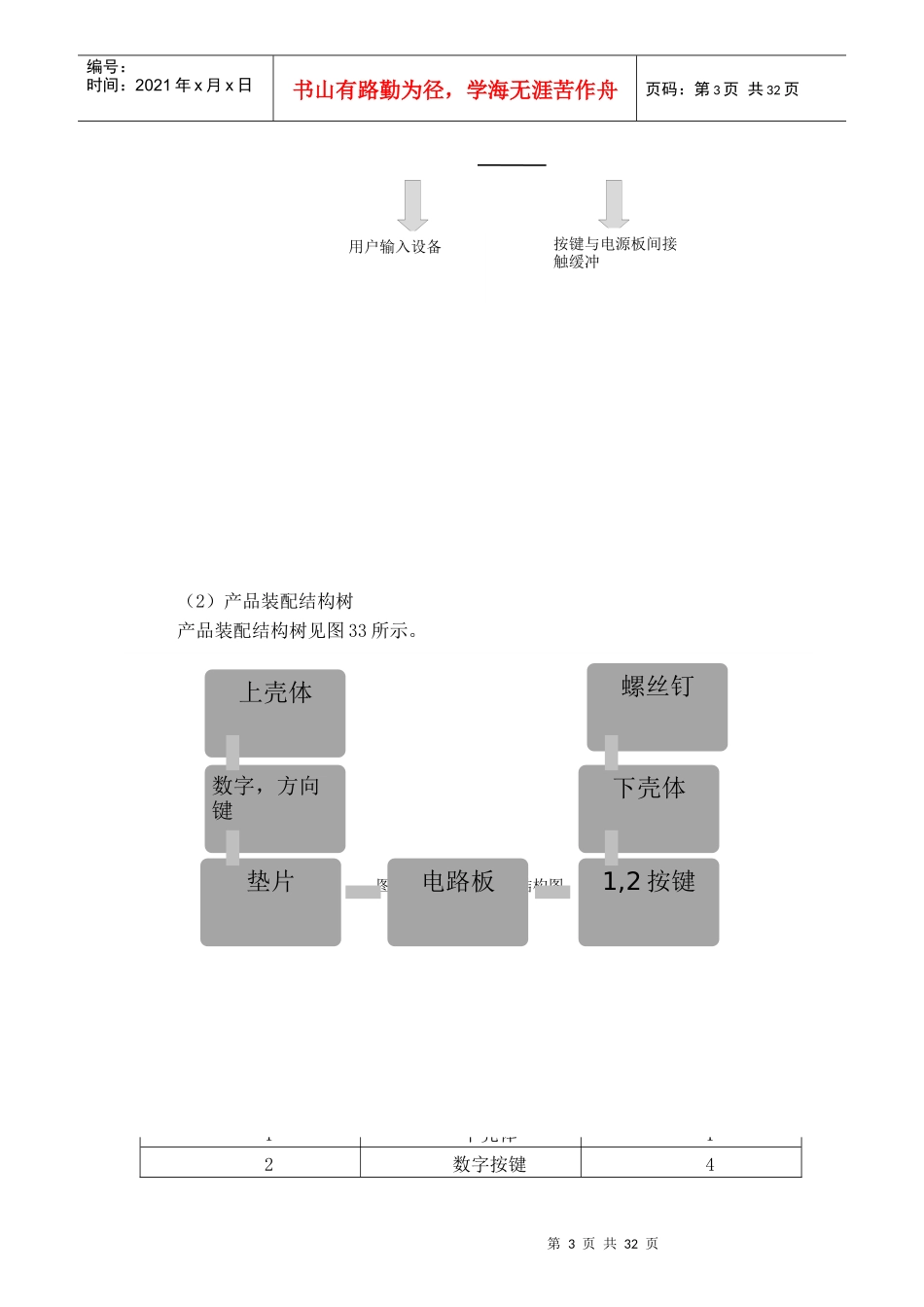

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页5《混流装配实验》实验报告5.1产品的结构分析及装配工艺规划1）产品的选取此次实验选取游戏手柄进行装配生产。选取产品的类型及数量见表17所示。表17手柄生产种类及数量产品编号产品类别数目1黑色常规手柄222黑色变种手柄173银色常规手柄1选取的依据：（1）产品功能及实用性：游戏手柄可以给同学们提供娱乐消遣的工具，让同学在繁重的学业中得到放松；深受广大同学的喜爱。（2）产品后期处理：游戏手柄在完成此次装配实验后可以送给同学当娱乐工具，也可以以更低的价格卖回给中关村的小商贩们，还可以留给学弟学妹们当作装配拆卸对象。（3）结构及零件：见图31所示，该手柄有26个零件，5种零件（按键，软垫，壳体，电路板，螺丝钉）。零件数目合适，并且大小适宜，不怕摔不怕碰，男生女生都可以方便拿放。内部结构清晰明了，以电路板为核心，垫片按键为功能外沿，壳体为最外层保护，方便拆卸，方便操作。而且按键装卡设计得很合理且人因，放置方向由零件设计就可以确定。（4）生产线考虑：游戏手柄是单线生产，由一条生产线就可以完成；装配中以壳体为承载进行流水线生产传递。（5）变异性：手柄变异体现在壳体颜色不同，细节按键不同，但整体结构一致，所以改变不会影响到装配线设计。（6）个体装配参数：平均装配时间在3到4分钟之间。（7）检查机制：游戏手柄可以使用联机的方法进行检验，在电脑上看是否可用就可以判断产品是否合格，可行而且方便。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页2）产品装配注意事项游戏手柄主要用于娱乐消遣，是游戏玩家的工具。产品具体功能是左右两边均可以控制方向，有最基本的开始和停止按钮。装配注意事项有：（1）数字键顺序为“6点、3点、12点、9点“，注意卡槽大小要配合好；（2）方向键由于没有顺序问题可以一次性抓四个，节约时间；（3）电路板放好后要缠线到位，把电线引出孔；（4）放置1键时注意方向；（5）放置上壳体2键时同样注意方向；（6）合盖动作要倾斜，周围要对整齐；（7）检验过程要保证产品硬性过关，各键方向正确，而且能够有弹性的按下弹起；（8）全过程手柄部分朝向外（9）螺钉拧紧过程要先后退半步再拧进3）产品功能结构树与装配结构树、BOM表（1）产品功能结构树产品功能结构树见图32所示。90图32游戏手柄功能结构树电路板壳体按键螺丝钉垫片保护内部元件紧固壳体核心组件，实现手柄功能第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页（2）产品装配结构树产品装配结构树见图33所示。（3）BOM表常规游戏手柄的BOM表见表18所示。表18游戏手柄BOM表层次零件名称数量1上壳体11下壳体12数字按键4图32游戏手柄功能结构树图33游戏手柄装配结构图上壳体数字，方向键垫片电路板1,2按键下壳体螺丝钉按键与电源板间接触缓冲用户输入设备第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页2方向按键421号按键222号按键23数字键垫片13方向键垫片13开始及选择垫片14电路板15螺丝钉84）产品组装工艺程序分析和流程分析经过实际装配和录像分析，我们把对手柄的装配过程分解为11个步骤，依次为安装数字键、安装方向键、安装垫片、安装电路板、安装1号键、安装2号键、组合上下壳体、检验按键工作、放入螺丝、锁紧螺丝、最终检验。其中每个步骤又可以分解为更多的小步骤，具体的操作过程和完成标准见表19所示。表19产品组装流程工序细分具体操作完成标准11.1左手持上壳体，正面向下，手柄向外四个数字键全部安装到相应位置1.2右手依次取数字键（1,2,3,4），分辨按键上宽窄两突起位置。1.3按照6->3->12->9点的顺序，依次按卡槽位置调整按键角度，装入数字键。22.1右手从料盒中取四个方向键，置于装配台上备用。四个方向键全部正确安装到相应位置。2.2将四个方向键依次装入上壳体的相应位置。33.1右手取垫片（开始及选择键），装入上壳体的相应位置。三个垫片全部正确安装到相应位置。3.2右手取...
