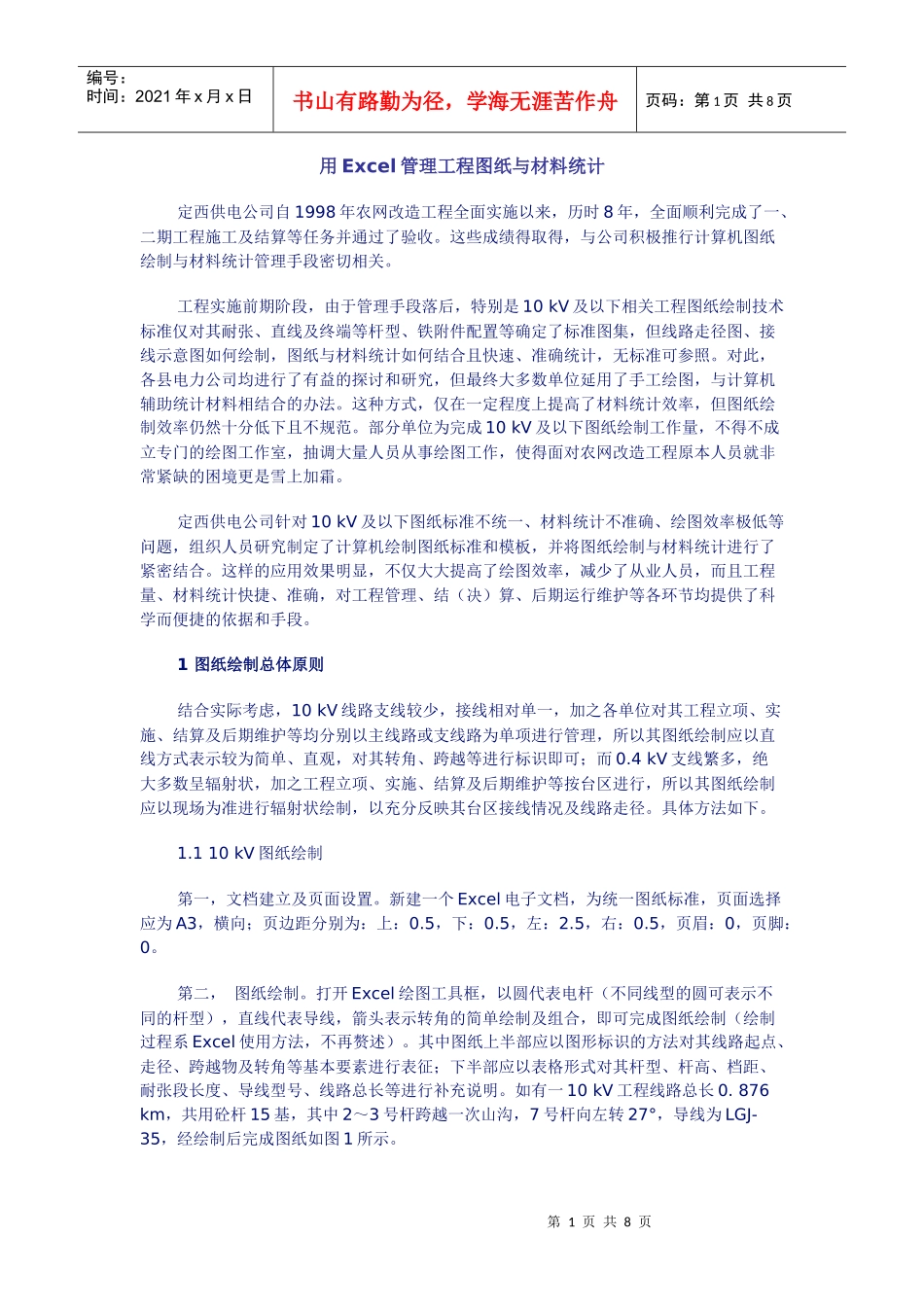

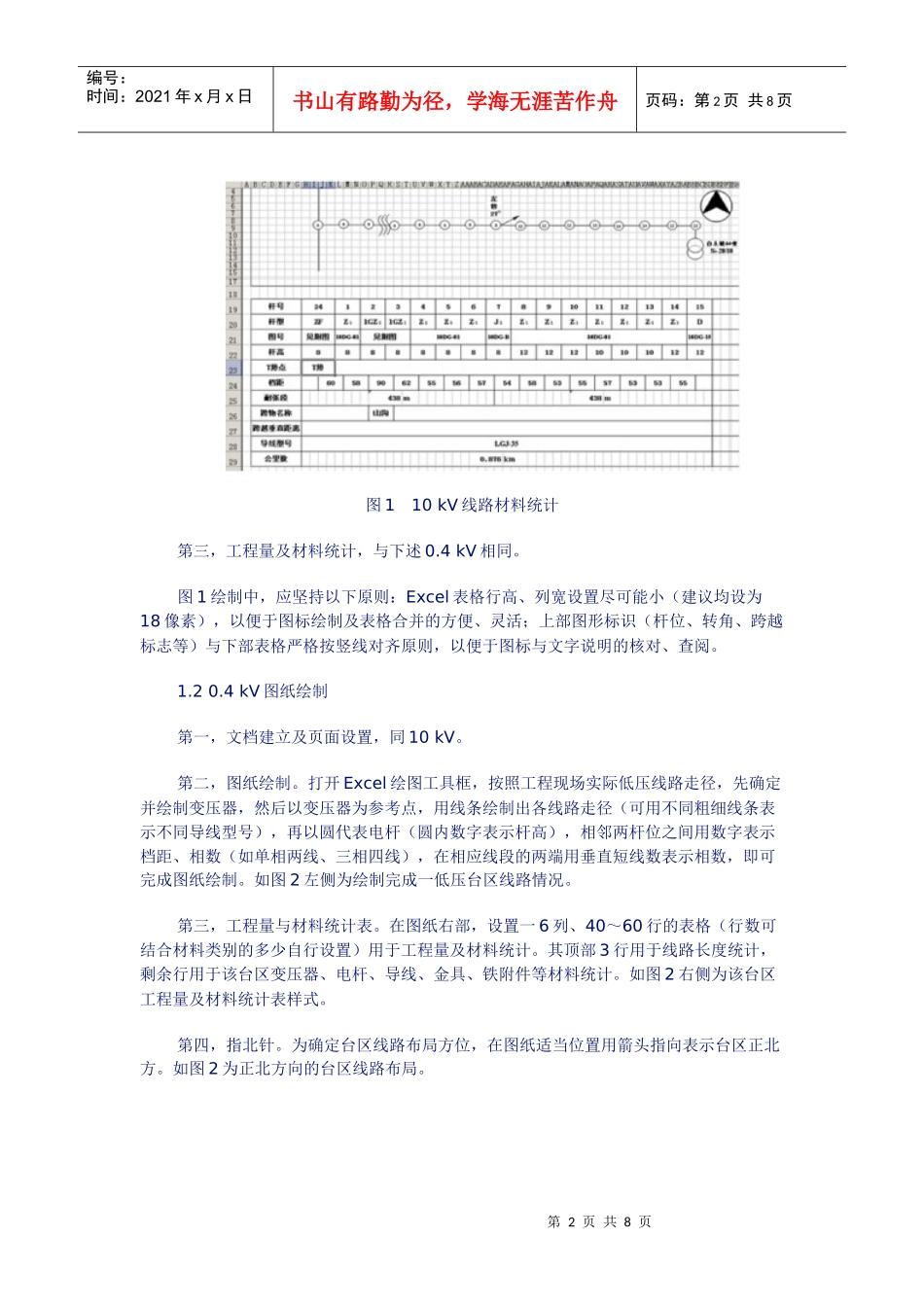

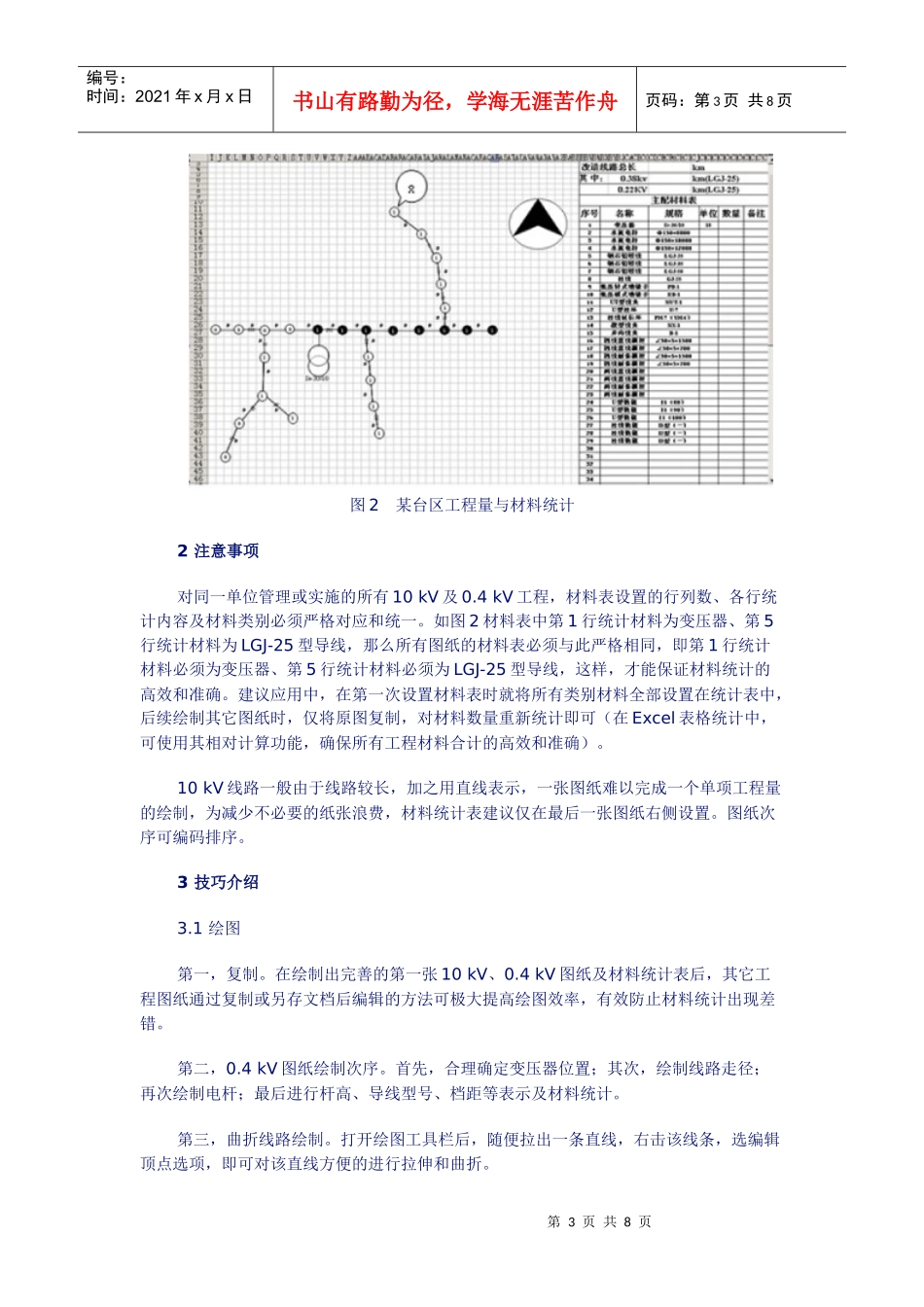

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页用Excel管理工程图纸与材料统计定西供电公司自1998年农网改造工程全面实施以来，历时8年，全面顺利完成了一、二期工程施工及结算等任务并通过了验收。这些成绩得取得，与公司积极推行计算机图纸绘制与材料统计管理手段密切相关。工程实施前期阶段，由于管理手段落后，特别是10kV及以下相关工程图纸绘制技术标准仅对其耐张、直线及终端等杆型、铁附件配置等确定了标准图集，但线路走径图、接线示意图如何绘制，图纸与材料统计如何结合且快速、准确统计，无标准可参照。对此，各县电力公司均进行了有益的探讨和研究，但最终大多数单位延用了手工绘图，与计算机辅助统计材料相结合的办法。这种方式，仅在一定程度上提高了材料统计效率，但图纸绘制效率仍然十分低下且不规范。部分单位为完成10kV及以下图纸绘制工作量，不得不成立专门的绘图工作室，抽调大量人员从事绘图工作，使得面对农网改造工程原本人员就非常紧缺的困境更是雪上加霜。定西供电公司针对10kV及以下图纸标准不统一、材料统计不准确、绘图效率极低等问题，组织人员研究制定了计算机绘制图纸标准和模板，并将图纸绘制与材料统计进行了紧密结合。这样的应用效果明显，不仅大大提高了绘图效率，减少了从业人员，而且工程量、材料统计快捷、准确，对工程管理、结（决）算、后期运行维护等各环节均提供了科学而便捷的依据和手段。1图纸绘制总体原则结合实际考虑，10kV线路支线较少，接线相对单一，加之各单位对其工程立项、实施、结算及后期维护等均分别以主线路或支线路为单项进行管理，所以其图纸绘制应以直线方式表示较为简单、直观，对其转角、跨越等进行标识即可；而0.4kV支线繁多，绝大多数呈辐射状，加之工程立项、实施、结算及后期维护等按台区进行，所以其图纸绘制应以现场为准进行辐射状绘制，以充分反映其台区接线情况及线路走径。具体方法如下。1.110kV图纸绘制第一，文档建立及页面设置。新建一个Excel电子文档，为统一图纸标准，页面选择应为A3，横向；页边距分别为：上：0.5，下：0.5，左：2.5，右：0.5，页眉：0，页脚：0。第二，图纸绘制。打开Excel绘图工具框，以圆代表电杆（不同线型的圆可表示不同的杆型），直线代表导线，箭头表示转角的简单绘制及组合，即可完成图纸绘制（绘制过程系Excel使用方法，不再赘述）。其中图纸上半部应以图形标识的方法对其线路起点、走径、跨越物及转角等基本要素进行表征；下半部应以表格形式对其杆型、杆高、档距、耐张段长度、导线型号、线路总长等进行补充说明。如有一10kV工程线路总长0.876km，共用砼杆15基，其中2～3号杆跨越一次山沟，7号杆向左转27°，导线为LGJ-35，经绘制后完成图纸如图1所示。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图110kV线路材料统计第三，工程量及材料统计，与下述0.4kV相同。图1绘制中，应坚持以下原则：Excel表格行高、列宽设置尽可能小（建议均设为18像素），以便于图标绘制及表格合并的方便、灵活；上部图形标识（杆位、转角、跨越标志等）与下部表格严格按竖线对齐原则，以便于图标与文字说明的核对、查阅。1.20.4kV图纸绘制第一，文档建立及页面设置，同10kV。第二，图纸绘制。打开Excel绘图工具框，按照工程现场实际低压线路走径，先确定并绘制变压器，然后以变压器为参考点，用线条绘制出各线路走径（可用不同粗细线条表示不同导线型号），再以圆代表电杆（圆内数字表示杆高），相邻两杆位之间用数字表示档距、相数（如单相两线、三相四线），在相应线段的两端用垂直短线数表示相数，即可完成图纸绘制。如图2左侧为绘制完成一低压台区线路情况。第三，工程量与材料统计表。在图纸右部，设置一6列、40～60行的表格（行数可结合材料类别的多少自行设置）用于工程量及材料统计。其顶部3行用于线路长度统计，剩余行用于该台区变压器、电杆、导线、金具、铁附件等材料统计。如图2右侧为该台区工程量及材料统计表样式。第四，指北针。为确定台区线路布局方位，在图纸适当位置用箭头指向表示台...
