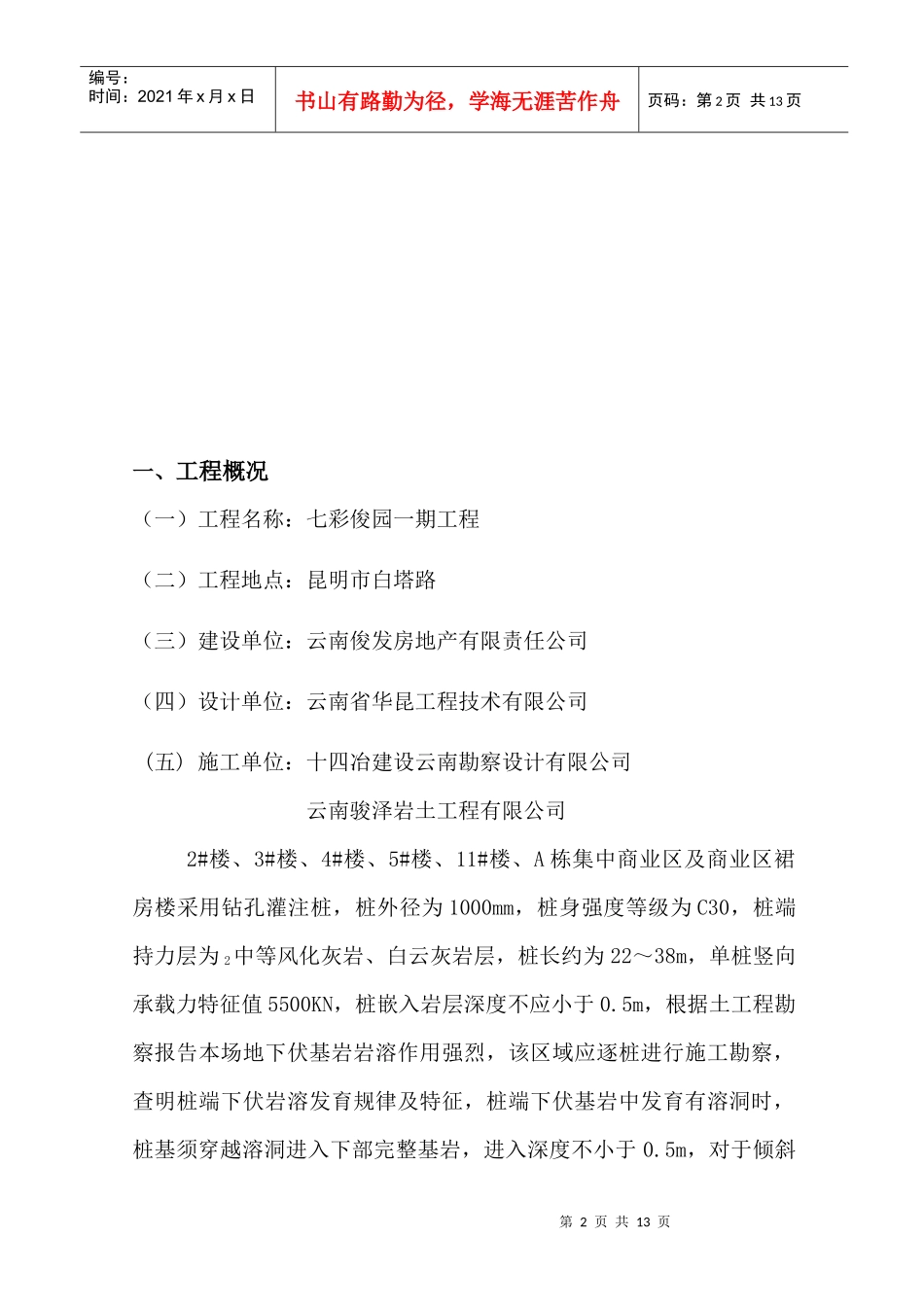

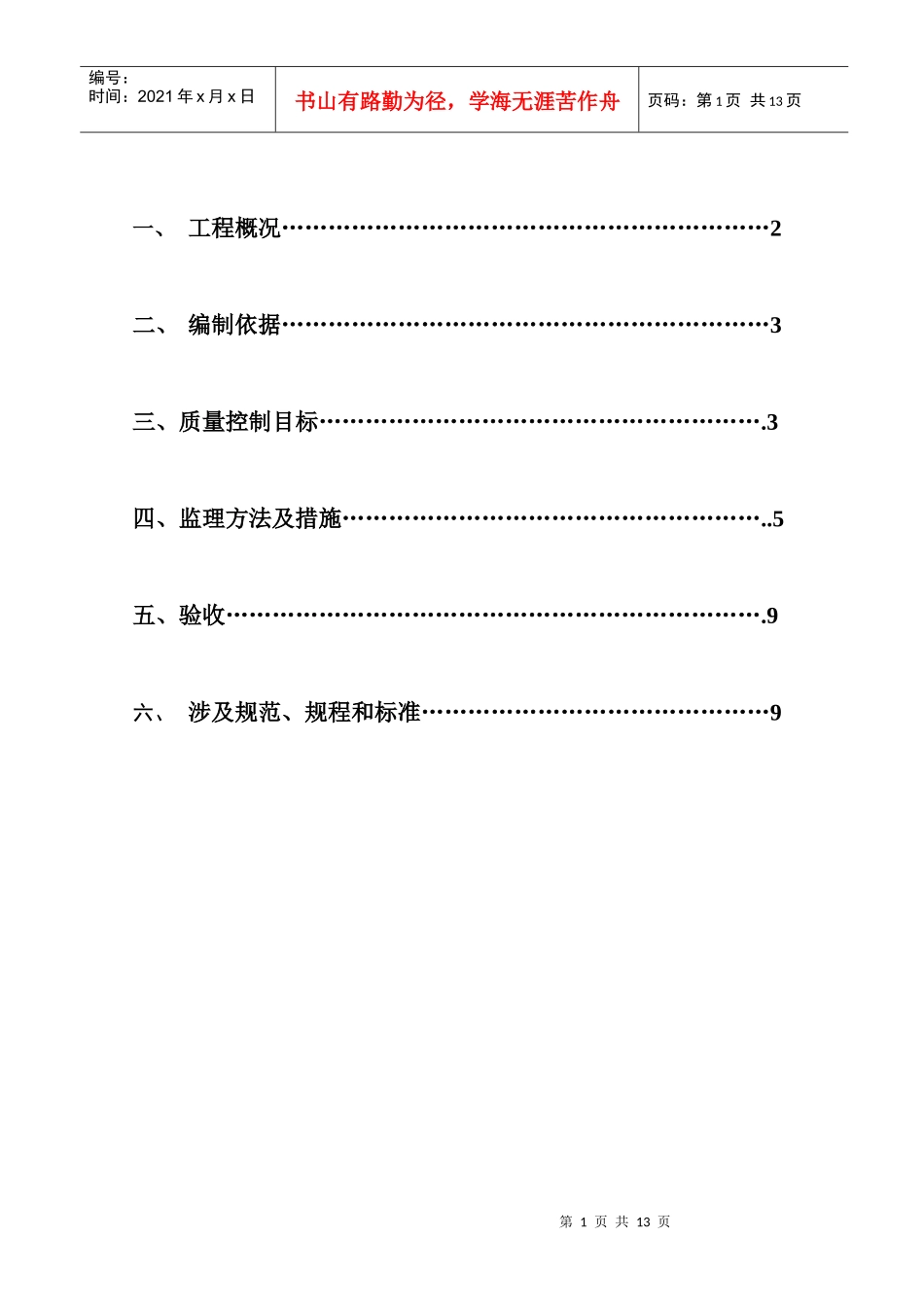

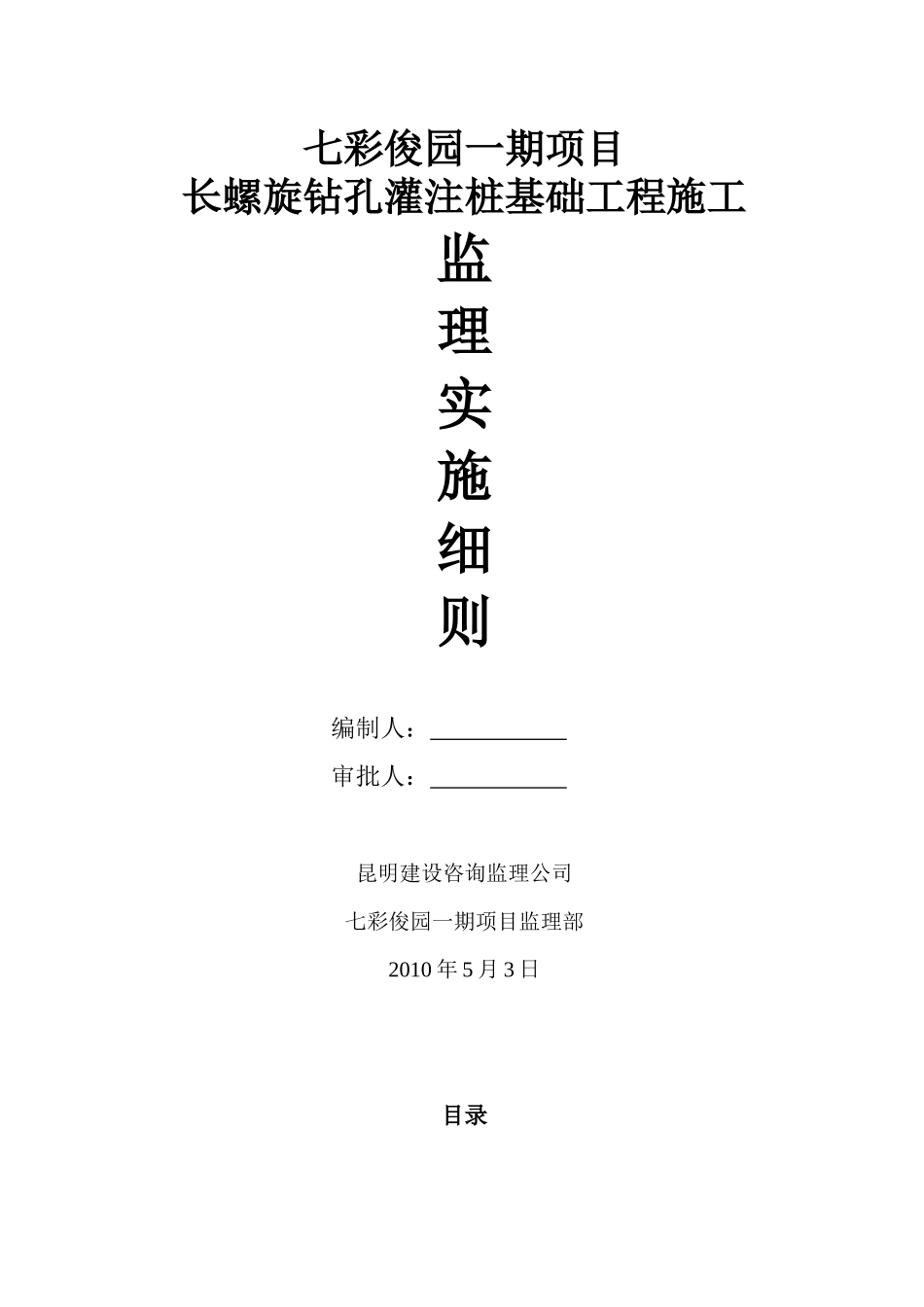

七彩俊园一期项目长螺旋钻孔灌注桩基础工程施工监理实施细则编制人：审批人：昆明建设咨询监理公司七彩俊园一期项目监理部2010年5月3日目录第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、工程概况………………………………………………………2二、编制依据………………………………………………………3三、质量控制目标………………………………………………….3四、监理方法及措施………………………………………………..5五、验收…………………………………………………………….9六、涉及规范、规程和标准………………………………………9第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、工程概况（一）工程名称：七彩俊园一期工程（二）工程地点：昆明市白塔路（三）建设单位：云南俊发房地产有限责任公司（四）设计单位：云南省华昆工程技术有限公司(五)施工单位：十四冶建设云南勘察设计有限公司云南骏泽岩土工程有限公司2#楼、3#楼、4#楼、5#楼、11#楼、A栋集中商业区及商业区裙房楼采用钻孔灌注桩，桩外径为1000mm，桩身强度等级为C30，桩端持力层为2中等风化灰岩、白云灰岩层，桩长约为22～38m，单桩竖向承载力特征值5500KN，桩嵌入岩层深度不应小于0.5m，根据土工程勘察报告本场地下伏基岩岩溶作用强烈，该区域应逐桩进行施工勘察，查明桩端下伏岩溶发育规律及特征，桩端下伏基岩中发育有溶洞时，桩基须穿越溶洞进入下部完整基岩，进入深度不小于0.5m，对于倾斜第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页基岩，嵌岩深度以岩面下方深度计。6#楼、7#楼、8#楼、9#楼、10#楼、B栋集中商业及该区域裙房地下室采用长螺旋旋灌注桩，桩径为Ф500，桩身强度等级C35，桩端持力层为3粉土层，有效桩长28m，单桩竖向承载力特征值为1800KN，桩端进入持力层深度不小于2m。本工程长螺旋灌注桩的工程特点，控制的难点、重点：1)长螺旋灌注桩的施工特点是利用长螺旋成孔管内泵压灌注混凝土后插钢筋笼的施工方法。2)长螺旋灌注桩的控制难点是钻孔的垂直度控制和钢筋笼插入过程中的垂直度及插入长度控制。3)长螺旋灌注桩的控制重点是桩位定位、成孔深度（有效桩长）及砼灌入过程提钻速度，以及钢筋笼插入深度的控制。4)本工程长螺旋桩基成孔需穿过较厚圆砾层，埋深范围圆砾层顶有不均匀的胶结块，非常密实，穿过较困难，影响打桩速度，保证有效桩长和按期完工，均较困难。二、编制依据：2.1《建筑工程施工质量验收统一标准》GB50300-2001;2.2《云南省建筑工程施工质量验收统一规程》DBJ53/T-23-2008；2.3《建筑地基基础工程施工质量验收规范》GB-50202-2002；2.4《混凝土质量控制标准》GB50164-92；第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2.5《混凝土强度检验评定标准》GBJ107；2.6《混凝土结构工程施工质量验收规范》GB50204-2002；2.7《建筑桩基技术规范》JGJ94-94;2.8《云南省建筑工程质量优良等级评定标准》DBJ53/T-24-2008;2.9本工程勘察、设计文件：1)云南地质勘察设计研究院提供的《七彩俊园一期拟建场地岩土工程勘察报告》。2)结施-七彩俊园一期3、4、5、6、7、11栋基桩平面布置图。2.10经过批准的十四冶、骏泽施工单位编制的《七彩俊园一期项目长螺旋灌注桩基础施工组织设计》。三、质量控制目标:桩基施工合同为一次性验收合格。3.1设计要求1)基桩施工按照桩顶标高与桩长控制。2)桩基桩身质量采取小应变动测方案，随机抽取总桩数20%且不少于10根（二桩及三桩承台必须有一根）。3)需对基桩进行原位竖向承载力检验，具体数量及方法在图纸会审时各方协商确定。3.2规范要求1）长螺旋混凝土灌注桩钢筋笼质量检验标准（主控、一般项目）：项目序号验收内容及要求检验方法主控1主筋间距允许偏差±10mm用钢尺量第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页项目2长度允许偏差±100mm用钢尺量一般项目1钢筋材质检验按设...
