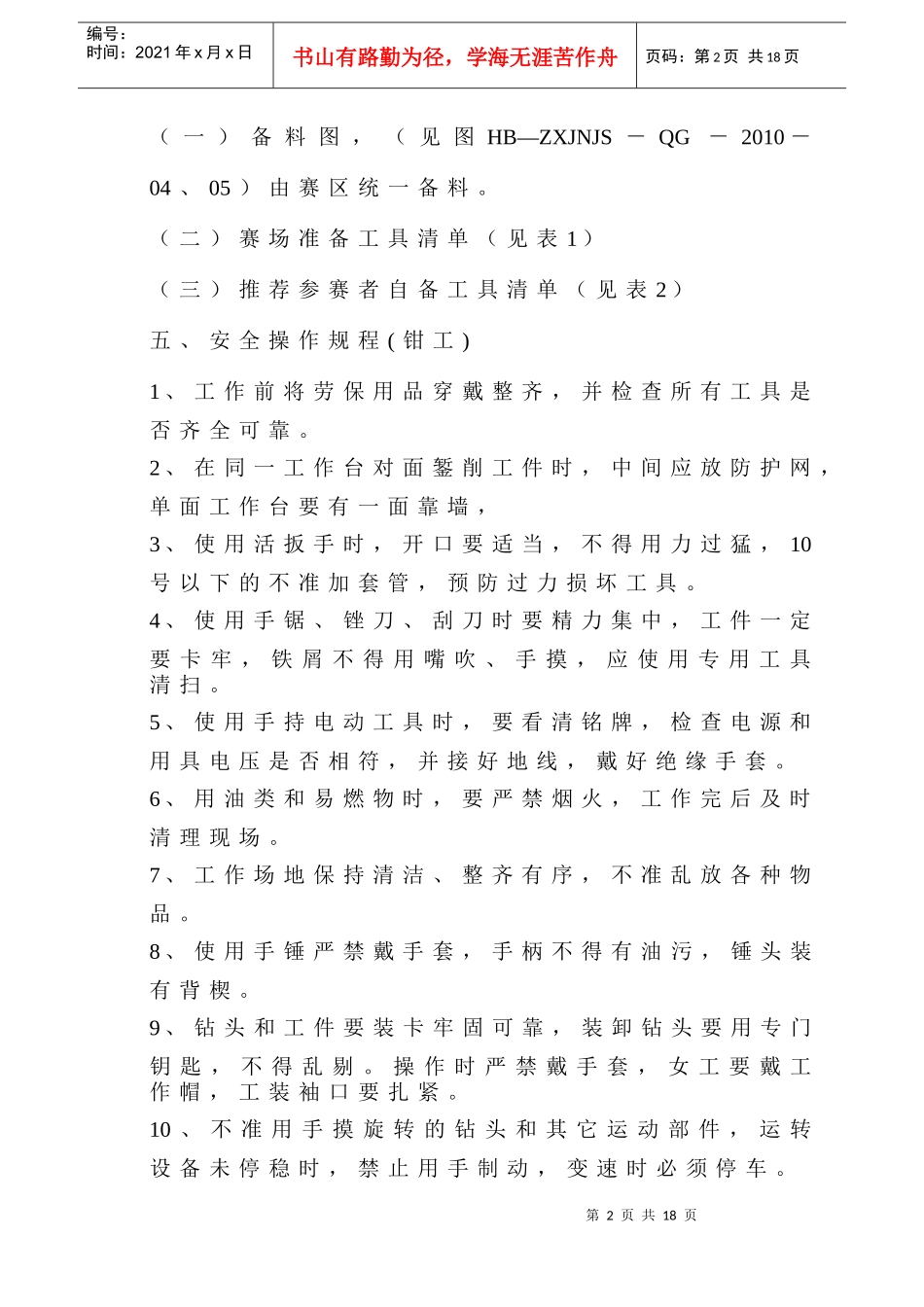

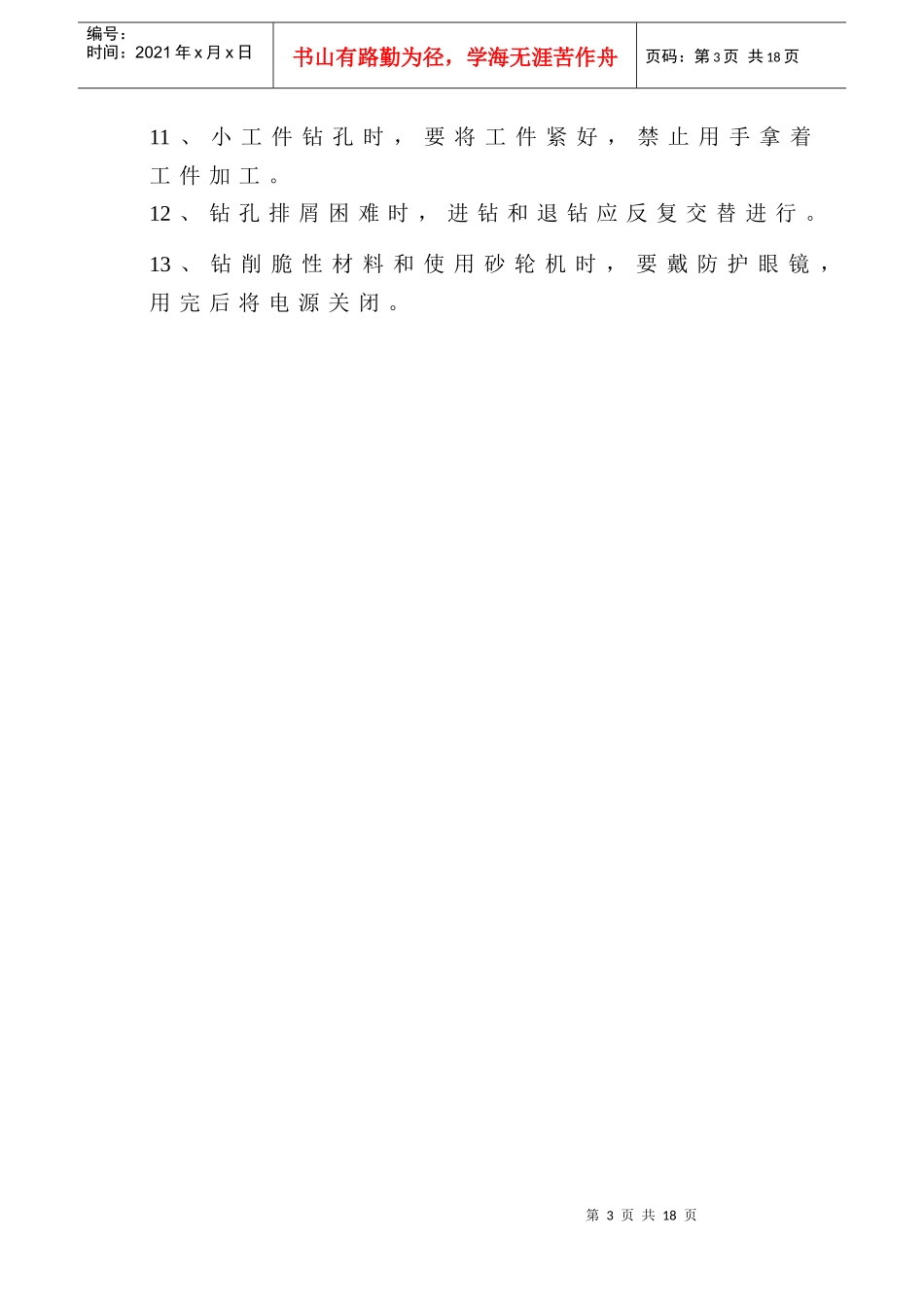

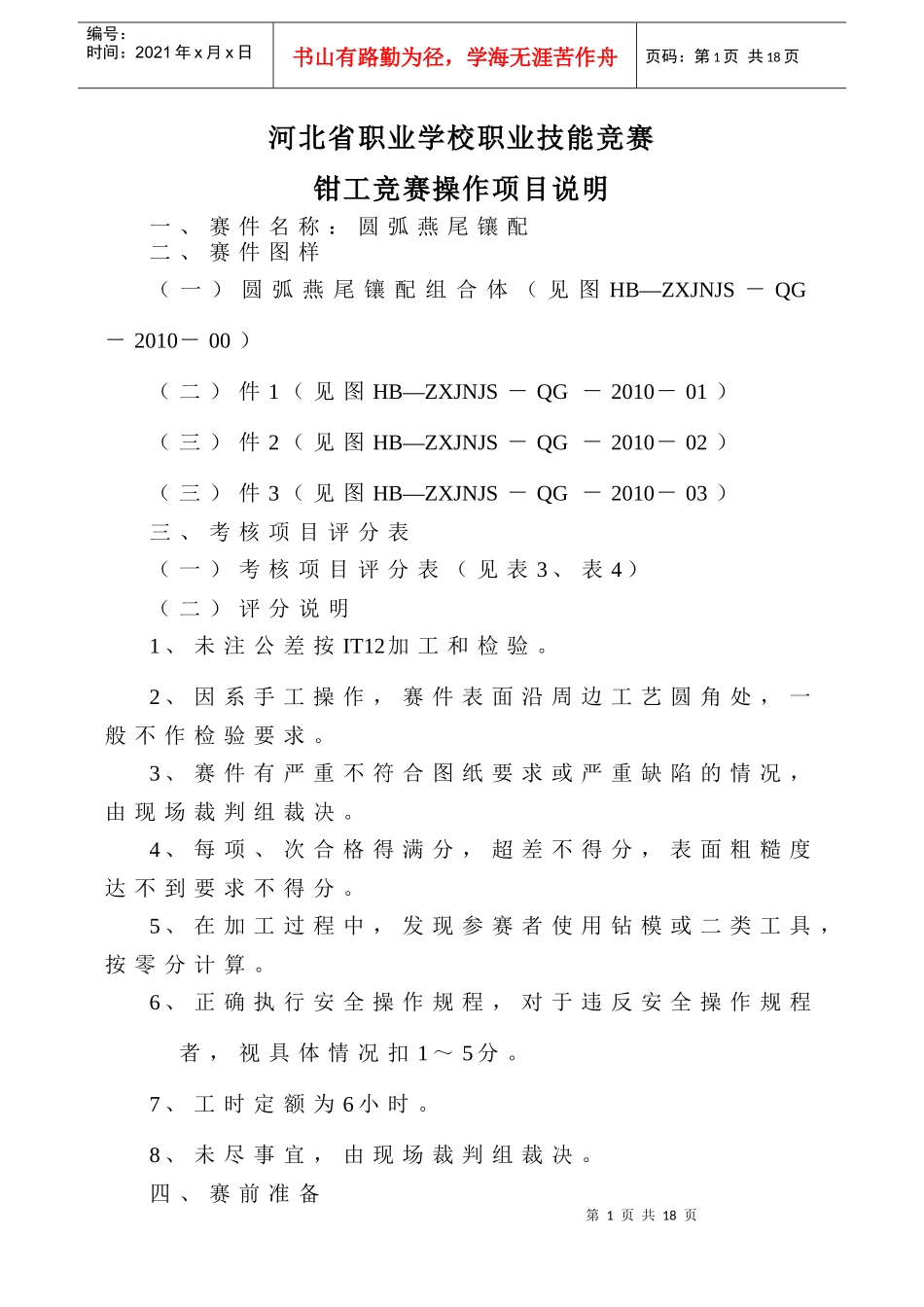

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页河北省职业学校职业技能竞赛钳工竞赛操作项目说明一、赛件名称：圆弧燕尾镶配二、赛件图样（一）圆弧燕尾镶配组合体（见图HB—ZXJNJS－QG－2010－00）（二）件1（见图HB—ZXJNJS－QG－2010－01）（三）件2（见图HB—ZXJNJS－QG－2010－02）（三）件3（见图HB—ZXJNJS－QG－2010－03）三、考核项目评分表（一）考核项目评分表（见表3、表4）（二）评分说明1、未注公差按IT12加工和检验。2、因系手工操作，赛件表面沿周边工艺圆角处，一般不作检验要求。3、赛件有严重不符合图纸要求或严重缺陷的情况，由现场裁判组裁决。4、每项、次合格得满分，超差不得分，表面粗糙度达不到要求不得分。5、在加工过程中，发现参赛者使用钻模或二类工具，按零分计算。6、正确执行安全操作规程，对于违反安全操作规程者，视具体情况扣1～5分。7、工时定额为6小时。8、未尽事宜，由现场裁判组裁决。四、赛前准备第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页（一）备料图，（见图HB—ZXJNJS－QG－2010－04、05）由赛区统一备料。（二）赛场准备工具清单（见表1）（三）推荐参赛者自备工具清单（见表2）五、安全操作规程(钳工)1、工作前将劳保用品穿戴整齐，并检查所有工具是否齐全可靠。2、在同一工作台对面錾削工件时，中间应放防护网，单面工作台要有一面靠墙，3、使用活扳手时，开口要适当，不得用力过猛，10号以下的不准加套管，预防过力损坏工具。4、使用手锯、锉刀、刮刀时要精力集中，工件一定要卡牢，铁屑不得用嘴吹、手摸，应使用专用工具清扫。5、使用手持电动工具时，要看清铭牌，检查电源和用具电压是否相符，并接好地线，戴好绝缘手套。6、用油类和易燃物时，要严禁烟火，工作完后及时清理现场。7、工作场地保持清洁、整齐有序，不准乱放各种物品。8、使用手锤严禁戴手套，手柄不得有油污，锤头装有背楔。9、钻头和工件要装卡牢固可靠，装卸钻头要用专门钥匙，不得乱剔。操作时严禁戴手套，女工要戴工作帽，工装袖口要扎紧。10、不准用手摸旋转的钻头和其它运动部件，运转设备未停稳时，禁止用手制动，变速时必须停车。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页11、小工件钻孔时，要将工件紧好，禁止用手拿着工件加工。12、钻孔排屑困难时，进钻和退钻应反复交替进行。13、钻削脆性材料和使用砂轮机时，要戴防护眼镜，用完后将电源关闭。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页河北省职业学校职业技能竞赛钳工竞赛操作项目圆弧燕尾镶配组合体装配图(HB—ZXJNJS－QG－2010－00)第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页河北省职业学校职业技能竞赛钳工竞赛操作项目件1(HB—ZXJNJS－QG－2010－01)技术要求1.不得使用钻模或二类工具进行加工；2.不得使用研磨、抛光的工具和材料；第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页3.工艺倒角0.3×45°第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页河北省职业学校职业技能竞赛钳工竞赛操作项目件2(HB—ZXJNJS－QG－2010－02)技术要求1.不得使用钻模或二类工具进行加工；2.不得使用研磨、抛光的工具和材料；3.工艺倒角0.3×45°第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页河北省职业学校职业技能竞赛钳工竞赛操作项目件3(HB—ZXJNJS－QG－2010－03)技术要求1.不得使用钻模或二类工具进行加工；2.不得使用研磨、抛光的工具和材料；3.工艺倒角0.3×45°第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页河北省职业学...
