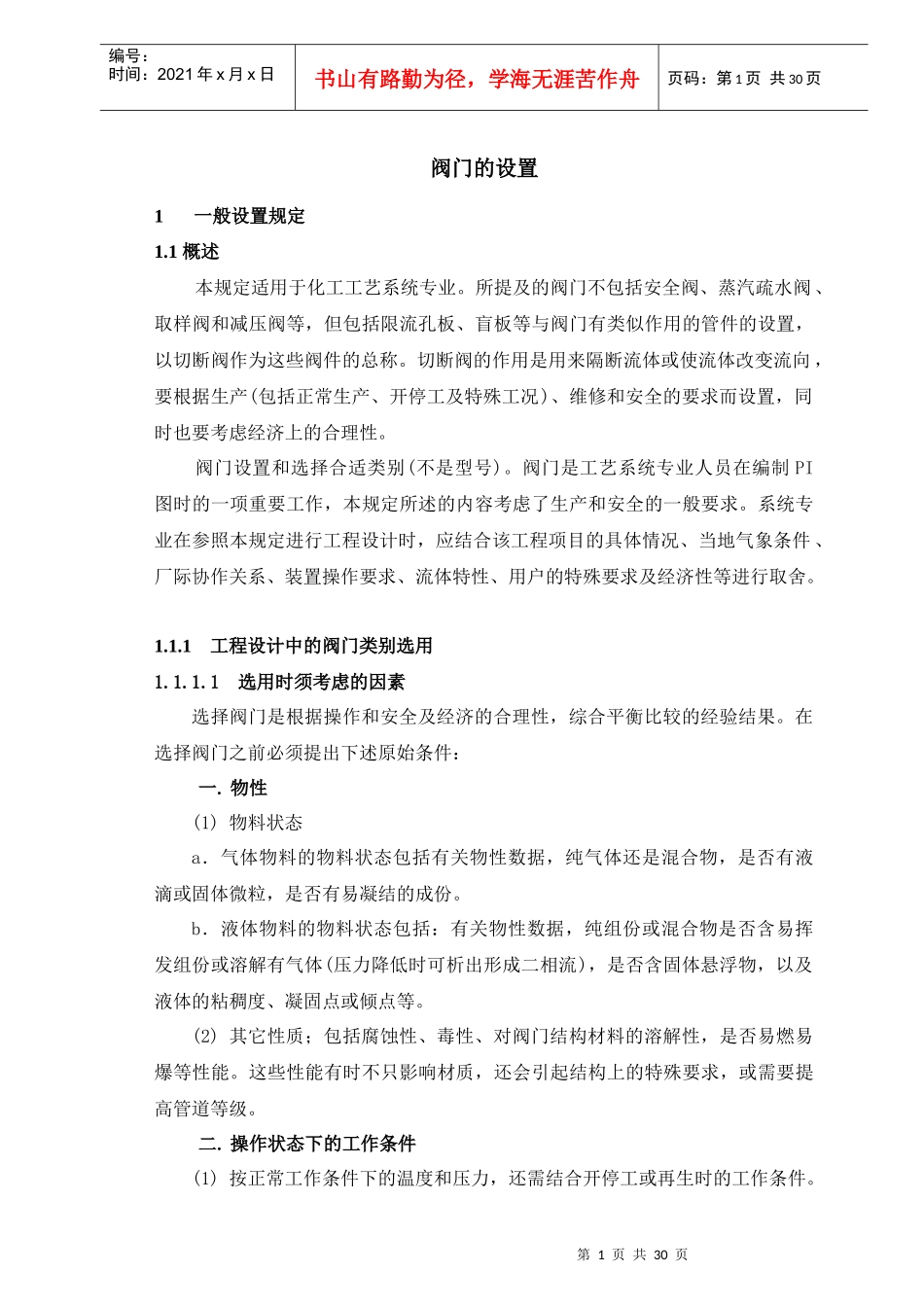

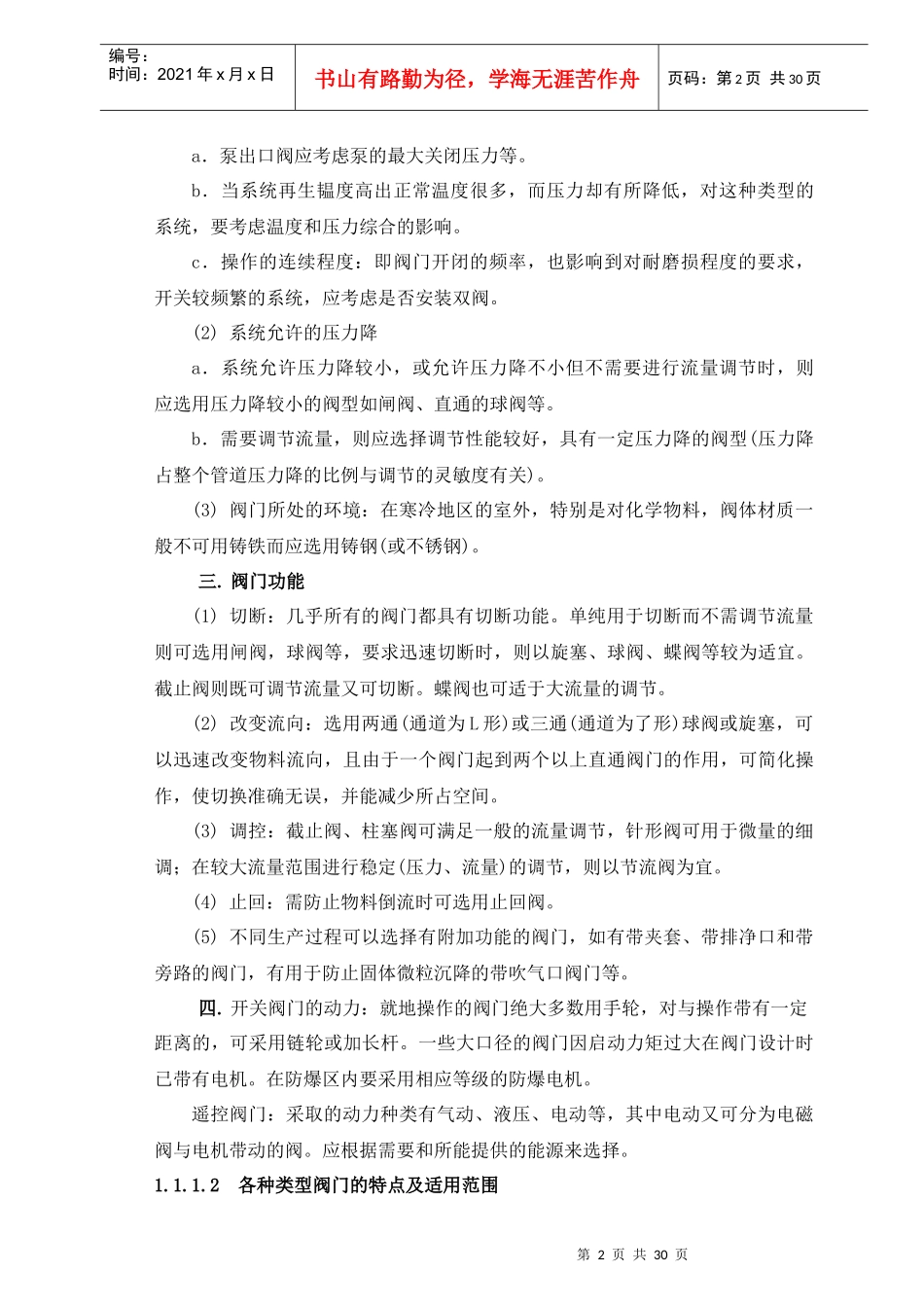

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页阀门的设置1一般设置规定1.1概述本规定适用于化工工艺系统专业。所提及的阀门不包括安全阀、蒸汽疏水阀、取样阀和减压阀等，但包括限流孔板、盲板等与阀门有类似作用的管件的设置，以切断阀作为这些阀件的总称。切断阀的作用是用来隔断流体或使流体改变流向，要根据生产(包括正常生产、开停工及特殊工况)、维修和安全的要求而设置，同时也要考虑经济上的合理性。阀门设置和选择合适类别(不是型号)。阀门是工艺系统专业人员在编制PI图时的一项重要工作，本规定所述的内容考虑了生产和安全的一般要求。系统专业在参照本规定进行工程设计时，应结合该工程项目的具体情况、当地气象条件、厂际协作关系、装置操作要求、流体特性、用户的特殊要求及经济性等进行取舍。1.1.1工程设计中的阀门类别选用1.1.1.1选用时须考虑的因素选择阀门是根据操作和安全及经济的合理性，综合平衡比较的经验结果。在选择阀门之前必须提出下述原始条件：一.物性(1)物料状态a．气体物料的物料状态包括有关物性数据，纯气体还是混合物，是否有液滴或固体微粒，是否有易凝结的成份。b．液体物料的物料状态包括：有关物性数据，纯组份或混合物是否含易挥发组份或溶解有气体(压力降低时可析出形成二相流)，是否含固体悬浮物，以及液体的粘稠度、凝固点或倾点等。(2)其它性质；包括腐蚀性、毒性、对阀门结构材料的溶解性，是否易燃易爆等性能。这些性能有时不只影响材质，还会引起结构上的特殊要求，或需要提高管道等级。二.操作状态下的工作条件(1)按正常工作条件下的温度和压力，还需结合开停工或再生时的工作条件。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页a．泵出口阀应考虑泵的最大关闭压力等。b．当系统再生韫度高出正常温度很多，而压力却有所降低，对这种类型的系统，要考虑温度和压力综合的影响。c．操作的连续程度：即阀门开闭的频率，也影响到对耐磨损程度的要求，开关较频繁的系统，应考虑是否安装双阀。(2)系统允许的压力降a．系统允许压力降较小，或允许压力降不小但不需要进行流量调节时，则应选用压力降较小的阀型如闸阀、直通的球阀等。b．需要调节流量，则应选择调节性能较好，具有一定压力降的阀型(压力降占整个管道压力降的比例与调节的灵敏度有关)。(3)阀门所处的环境：在寒冷地区的室外，特别是对化学物料，阀体材质一般不可用铸铁而应选用铸钢(或不锈钢)。三.阀门功能(1)切断：几乎所有的阀门都具有切断功能。单纯用于切断而不需调节流量则可选用闸阀，球阀等，要求迅速切断时，则以旋塞、球阀、蝶阀等较为适宜。截止阀则既可调节流量又可切断。蝶阀也可适于大流量的调节。(2)改变流向：选用两通(通道为L形)或三通(通道为了形)球阀或旋塞，可以迅速改变物料流向，且由于一个阀门起到两个以上直通阀门的作用，可简化操作，使切换准确无误，并能减少所占空间。(3)调控：截止阀、柱塞阀可满足一般的流量调节，针形阀可用于微量的细调；在较大流量范围进行稳定(压力、流量)的调节，则以节流阀为宜。(4)止回：需防止物料倒流时可选用止回阀。(5)不同生产过程可以选择有附加功能的阀门，如有带夹套、带排净口和带旁路的阀门，有用于防止固体微粒沉降的带吹气口阀门等。四.开关阀门的动力：就地操作的阀门绝大多数用手轮，对与操作带有一定距离的，可采用链轮或加长杆。一些大口径的阀门因启动力矩过大在阀门设计时已带有电机。在防爆区内要采用相应等级的防爆电机。遥控阀门：采取的动力种类有气动、液压、电动等，其中电动又可分为电磁阀与电机带动的阀。应根据需要和所能提供的能源来选择。1.1.1.2各种类型阀门的特点及适用范围第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页一.闸阀(1)流体流经闸阀时不改变流向，当闸阀全开时阻力系数几乎是所有阀门中最小的，而且适用的口径范围、压力温度范围都很宽。与同口径的截止阀相比，其安装尺寸较小，因而是化工生产装置中用得最多的一种类型。(2)闸阀...
