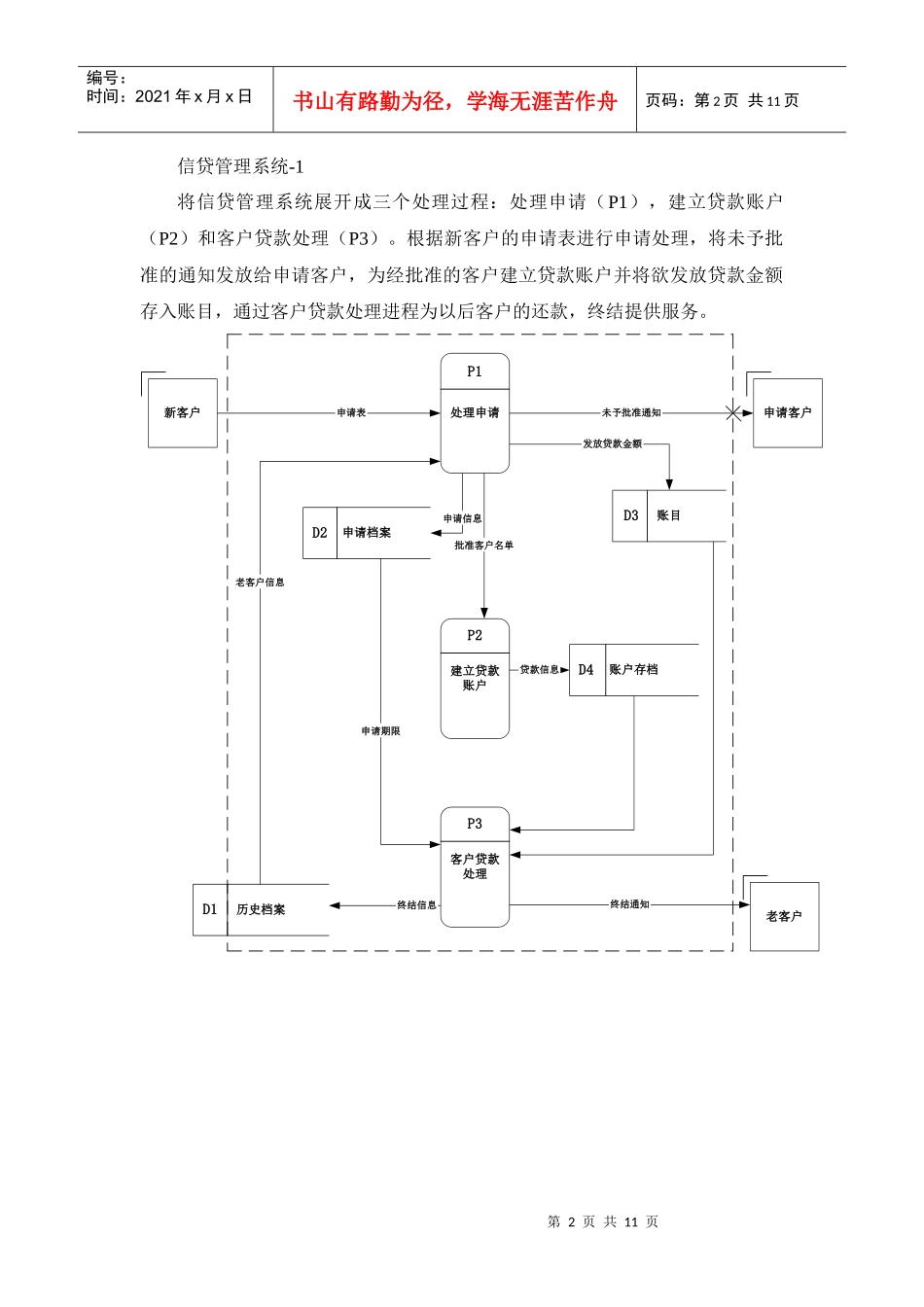

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第3次作业-银行信贷管理数据流图参考答案数据流图：顶层进程：客户提出申请要求贷款，通过信贷管理系统处理（处理申请、建立贷款账户和客户贷款处理），最终将终结（还完或无力偿还）老客户的贷款，转入历史档案。信贷管理系统新客户老客户申请表终结通知历史档案D1终结信息老客户信息第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页信贷管理系统-1将信贷管理系统展开成三个处理过程：处理申请（P1），建立贷款账户（P2）和客户贷款处理（P3）。根据新客户的申请表进行申请处理，将未予批准的通知发放给申请客户，为经批准的客户建立贷款账户并将欲发放贷款金额存入账目，通过客户贷款处理进程为以后客户的还款，终结提供服务。老客户信息终结通知终结信息申请表未予批准通知申请客户老客户新客户申请信息申请期限批准客户名单申请档案D2发放贷款金额贷款信息建立贷款账户P2处理申请P1客户贷款处理P3账目D3账户存档D4历史档案D1第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页处理申请-1将处理申请（P1）进程展开为四个进程：录入申请（P1.1），审查申请（P1.2），打印通知（P1.3），发放贷款及记账（P1.4）。新客户所提交的申请贷款的表格将通过录入申请处理置于申请档案中。审查申请进程通过审查客户的一些基本信息、贷款员搜集的有关证明、业务经理的核查和来自历史档案的有关信息来决定是否能向申请客户提供贷款。打印通知是将已经审查合格的各户需求明细打印通知出纳部，由出纳部作发放贷款与记账的工作，并计入账目。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页老客户信息未予批准通知批准客户名单申请信息申请表发放贷款金额新客户录入申请P1.1客户基本信息有关证明贷款员审查标准业务经理经批准客户信息审查申请P1.2通知账目D3建立贷款账户P2历史档案D1申请档案D2申请客户P1打印通知P1.3贷款员发放贷款及记账出纳部门P1.4第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页客户贷款处理-1将客户贷款处理（P3）进程展开为四个进程：还款处理（P3.1），打印支付凭证（P3.2），审查还款情况（P3.3），账户终结（P3.4）。将由申请档案提供的申请贷款期限和客户所出示的还款单据提交给票据部门作还款处理并作还款纪录，打印支付凭证，再经审查还款情况，为已偿清或无力偿付的客户做账户终结。申请期限终结通知终结信息还款信息凭证账单审查清单打印支付凭证P3.2票据部门还款处理P3.1票据部门还款记录D5申请档案D2账目D3报告经理老客户账户终结P3.4历史档案D1账户存档D4已有客户P3.3审查还款情况P3.3P3还款单据客户第6页共11页第5页共11页名称：申请档案编号：D2说明：新客户用于申请贷款的审查凭证。结构：有关的数据流：申请号P1.1→D2申请贷款期限D2→P1.2申请金额D2→P3.1用途本人基本情况名称：账目编号：D3说明：由出纳部门对所发放的贷款进行汇总记帐。结构：有关的数据流：发放贷款时间P1.4→D3发放金额D3→P3.3客户姓名帐号欲偿清期限发放贷款分类汇总部门负责人签字编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页数据字典：数据存储条目名称：历史档案编号：D1说明：存放客户终结账户的原因。结构：有关的数据流：客户姓名D1→P1.2帐号P3.4→D1申请贷款日期申请贷款金额建立账户日期终结账户日期终结账户原因第7页共11页第6页共11页名称：账户存档编号：D4说明：贷款批准后将为客户建立贷款帐户并存档，以为以后审查还款情况提供必要数据。结构：有关的数据流：客户姓名P2→D4帐号D4→P3.3贷款编号贷款金额贷款日期最后还款金额最后还款日期利率贷款类型抵押贷款信用贷款还款方式一次付清按年付按月付每次还款金额担保人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页第8页共11页第7页共11页名称：还款记录编号：D5...
