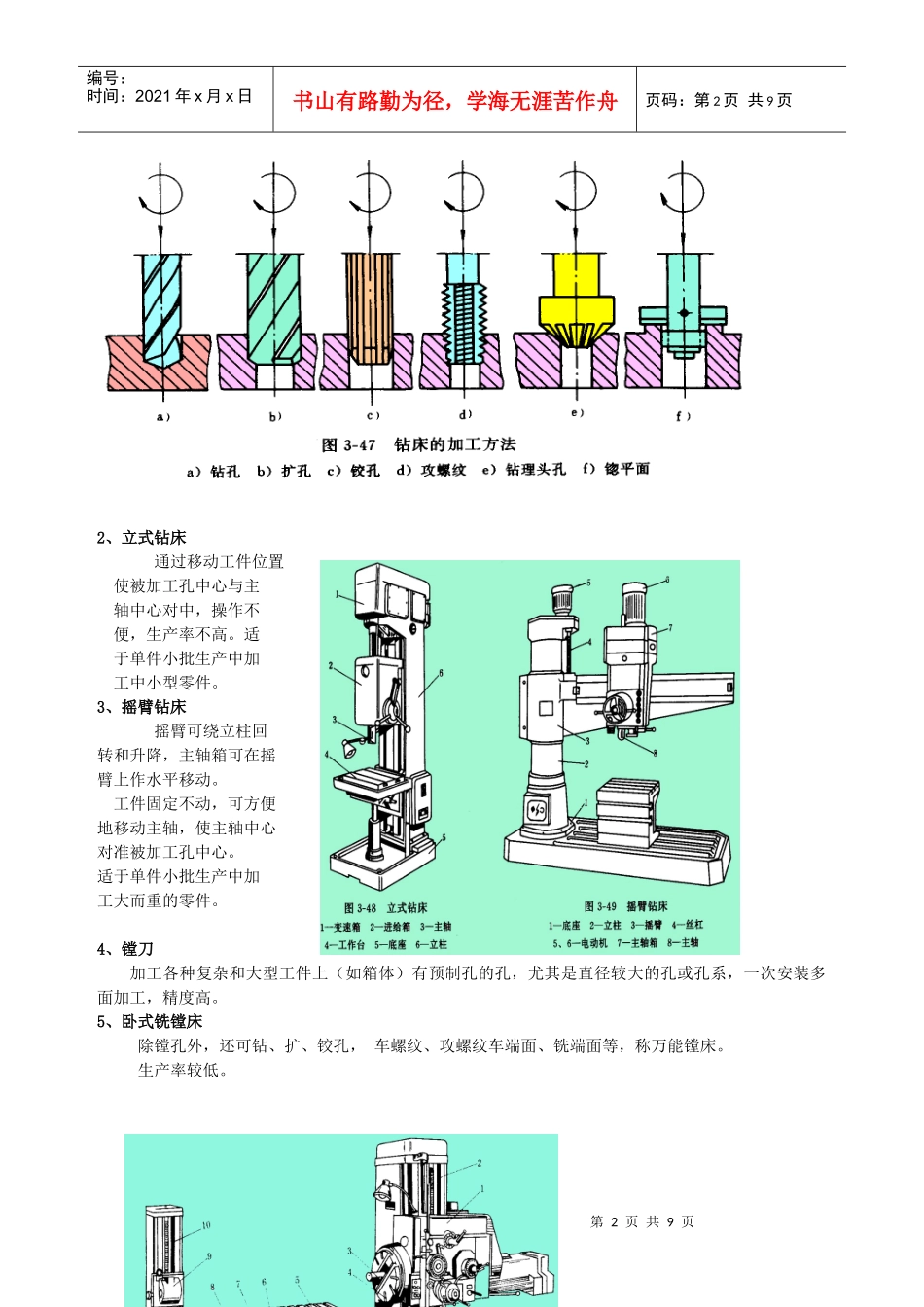

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页模块二典型零件的机械加工项目五整体式箱体加工工作任务按拟定工艺加工图示CA6140主轴箱体零件。任务分析:箱体类是机器或部件的基础零件,它将机器或部件中的轴、套、齿轮等有关零件组装成一个整体,使它们之间保持正确的相互位置,并按照一定的传动关系协调地传递运动或动力。根据箱体零件的结构形式不同,可分为整体式箱体,分离式箱体两大类。加工部位多,加工难度大,既有精度要求较高的孔系和平面,也有许多精度要求较低的紧固孔。任务一:平面加工刀具与机床1、孔加工刀具、钻床及刀具钻床上可完成钻孔、扩孔、铰孔、攻丝、钻沉头孔、锪平面刀具作旋转主运动同时沿轴向移动作进给运动。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页2、立式钻床通过移动工件位置使被加工孔中心与主轴中心对中,操作不便,生产率不高。适于单件小批生产中加工中小型零件。3、摇臂钻床摇臂可绕立柱回转和升降,主轴箱可在摇臂上作水平移动。工件固定不动,可方便地移动主轴,使主轴中心对准被加工孔中心。适于单件小批生产中加工大而重的零件。4、镗刀加工各种复杂和大型工件上(如箱体)有预制孔的孔,尤其是直径较大的孔或孔系,一次安装多面加工,精度高。5、卧式铣镗床除镗孔外,还可钻、扩、铰孔,车螺纹、攻螺纹车端面、铣端面等,称万能镗床。生产率较低。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页6、铣床及铣刀铣刀旋转为主运动,工件或铣刀的移动为进给运动。可加工平面、台阶面、沟槽、成形面等,多刃切削效率高。7、升降台式铣床1).卧式升降台式铣床2).万能升降台式铣床3).立式升降台式铣床第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页工件可在三个方向进行位置调整或作进给运动。万能式工作台与床鞍之间增装一转盘,工作台可在水平面内扳转一角度以加工螺旋槽等。图ⅩA6132型万能升降台铣床1—底座2—床身3—悬梁4—主轴5—刀轴支架6—工作台7—回转盘8—床鞍9—升降台8、龙门铣床机床刚度高,可多刀同时加工多个工件第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页或多个表面,生产率高。适于成批大量生产中加工大型工件上平面和沟槽或多件同时加工。9、铣刀①铣刀的种类和用途(1)圆柱平面铣刀-卧铣上加工平面(HSS)(2)端铣刀-立铣上加工平面(Y合金)(3)盘铣刀(单面刃、双面刃、三面刃、错齿三面刃)-卧铣上加工槽(Y合金)(4)锯片铣刀-卧铣上加工槽、切断(HSS)(5)立铣刀-立铣上加工槽、平面(6)键槽铣刀-立铣上加工键槽(7)角度铣刀-卧铣上加工槽(8)成形铣刀-卧铣上加工成形面齿背形状分类:(1)尖齿-a~j可沿后刀面重磨(2)铲齿-k可沿前刀面重磨刀齿数目分:(1)粗齿铣刀-粗加工(2)细齿铣刀-精加工②铣削方式周铣-用圆柱铣刀加工平面端铣-用面铣刀加工平面第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页端铣和周铣逆铣和顺铣逆铣和顺铣工作原理图a)逆铣b)顺铣10、刨床刨床属直线运动机床,加工平面、沟槽、通孔及成形面。1).牛头刨床,机床和刀具简单,应用灵活方便。但有空行程,有冲击,效率低。单件小批生产中加加工平面、沟槽及纵向成形面。第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页2)龙门刨床主要用来加工大平面,尤其是长而窄的平面,也可加工沟槽或同时加工几个中小型零件的平面。生产率不如铣削高,主要用于中小批生产及修理车间。任务二:拟定加工工艺1、拟定主轴箱的加工工艺2、分析主轴箱的结构和技术要求;3、明确毛坯状况;4、拟定工艺路线;5、定位基准的选择;6、填写工艺文件。机床主轴箱加工过程序号工序内容定位基准加工设备1铸造2时效3油漆4划线:考虑主轴孔有加工余量,并尽量均匀。划C、A及E、D面加工线划线平台5...
