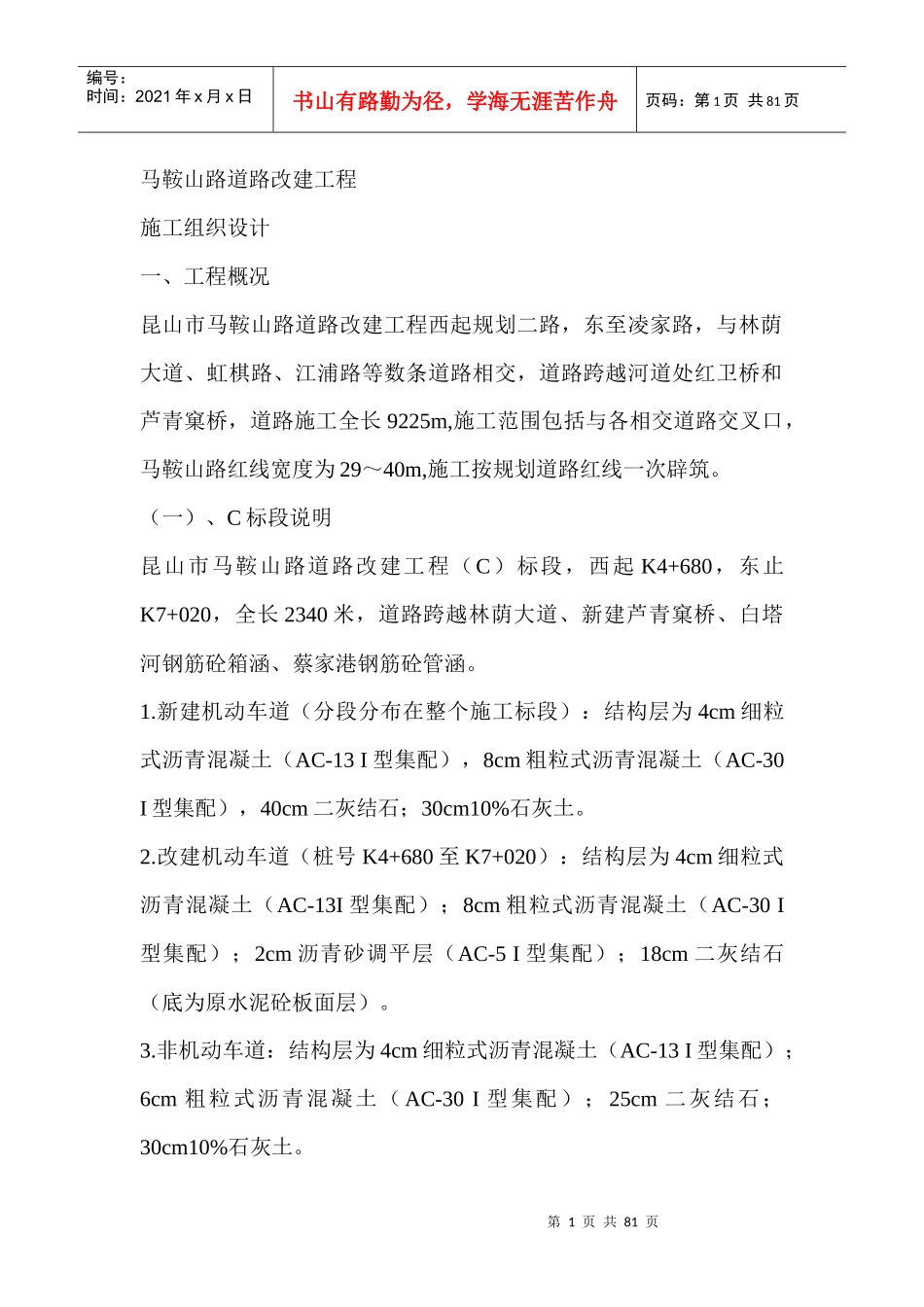

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页马鞍山路道路改建工程施工组织设计一、工程概况昆山市马鞍山路道路改建工程西起规划二路，东至凌家路，与林荫大道、虹棋路、江浦路等数条道路相交，道路跨越河道处红卫桥和芦青窠桥，道路施工全长9225m,施工范围包括与各相交道路交叉口，马鞍山路红线宽度为29～40m,施工按规划道路红线一次辟筑。（一）、C标段说明昆山市马鞍山路道路改建工程（C）标段，西起K4+680，东止K7+020，全长2340米，道路跨越林荫大道、新建芦青窠桥、白塔河钢筋砼箱涵、蔡家港钢筋砼管涵。1.新建机动车道（分段分布在整个施工标段）：结构层为4cm细粒式沥青混凝土（AC-13I型集配），8cm粗粒式沥青混凝土（AC-30I型集配），40cm二灰结石；30cm10%石灰土。2.改建机动车道（桩号K4+680至K7+020）：结构层为4cm细粒式沥青混凝土（AC-13I型集配）；8cm粗粒式沥青混凝土（AC-30I型集配）；2cm沥青砂调平层（AC-5I型集配）；18cm二灰结石（底为原水泥砼板面层）。3.非机动车道：结构层为4cm细粒式沥青混凝土（AC-13I型集配）；6cm粗粒式沥青混凝土（AC-30I型集配）；25cm二灰结石；30cm10%石灰土。第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页4.人行道面层：8cm彩色嵌缝联锁人行道步砖；3cm水泥砂浆；10cmC20水泥混凝土基层；5cm米石垫层。5.新建芦青窠桥（桩号K5+537.04至K5+550.04），全长41。7米，该桥结构上部结构为AC-13沥青砼铺筑6cm；钢筋砼铺装层10cm；预应力空心板梁厚60cm；下部构造为采用C25混凝土台帽、砂浆砌块石桥台、C20混凝土基础。6.白塔河钢筋砼箱涵（桩号K6+060）为5*2.2m钢筋砼管涵，全长40.4米。7.蔡家港钢筋砼箱涵（桩号K6+545），2×ø1000钢筋砼箱涵。全长41.14米。8.公交站台：（K4+685至K4+770）（K5+560至K5+650）（K5+680至K5+760）（K6+640至K6+725）（K6+740至K6+625）共5个站台。(二)、地形地貌本路段地势平坦开阔，农田交错，河网水系发达。(三)、公路等级和技术标准1.马鞍山道路等级为城市主干道II级，设计车度为40km／h，设计标准轴载为BZZ-100，道路全线采用沥青混凝土路面，设计使用年限为15年。2.技术标准A.平面线形设计第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页平面线形以直线为主体，全线共设平曲线2个。B.纵断面线形设计全线纵坡较平缓，但均符合规范要求。C.路基标准横断面a.段K4+680至K5+560标准横断面：总宽40米，其中机动车道宽14米，绿化带2*5米，非机动车道2*4米，绿化带2*2米，人行道2*2米；b.本标段K5+560至K7+020标准横断面：总宽36米，其中机动车道宽14米，绿化带2*5米，非机动车道2*4米，绿化带2米，人行道2米；(四)工程特点1.工期紧：根据招标文件，合同段工程必须于2003年1月10日开工，招标工期为220天，这个工期是比较紧的。2.任务重：同段工程西起K4+680东止K7+020，全长2340米，内有机动车道、非机动车道、人行道及雨水管、污水管、箱涵、桥梁、挡土墙等项目，任务相当重。3.有难度：边施工边通车，这是工程的难点，对工期、安全、质量都有很大的影响。二、施工准备与现场平面布置(—)施工准备：如果我单位中标，项目经理部人员在中标后立即赶赴现场，进行设第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页营工作，及时做好设营及其它临时工程准备工作，确保按期开工。施工队伍及主要施工机械设备按照施工要求陆续进入施工现场。1.认真学习和掌握合同条款及国家的各种法律、法规，响应招标文件的要求，中标后积极办理各种手续，并建立健全项目经理部内部各种规章制度。2.组织高效精干、管理系统化、规范化的项目经理部，选配强有力的指挥领导班子、技术业务人员和施工力量，强化施工队伍的技术培训。3.在全面熟悉设计文件、设计交底和技术规范的基础上，进行现场踏勘和施工调查．对各种料场及施工便道进行调查，以便更好为施工生产服务，发现问题根据程序提出变更意见申报有关部门申请变更。设立工地...
