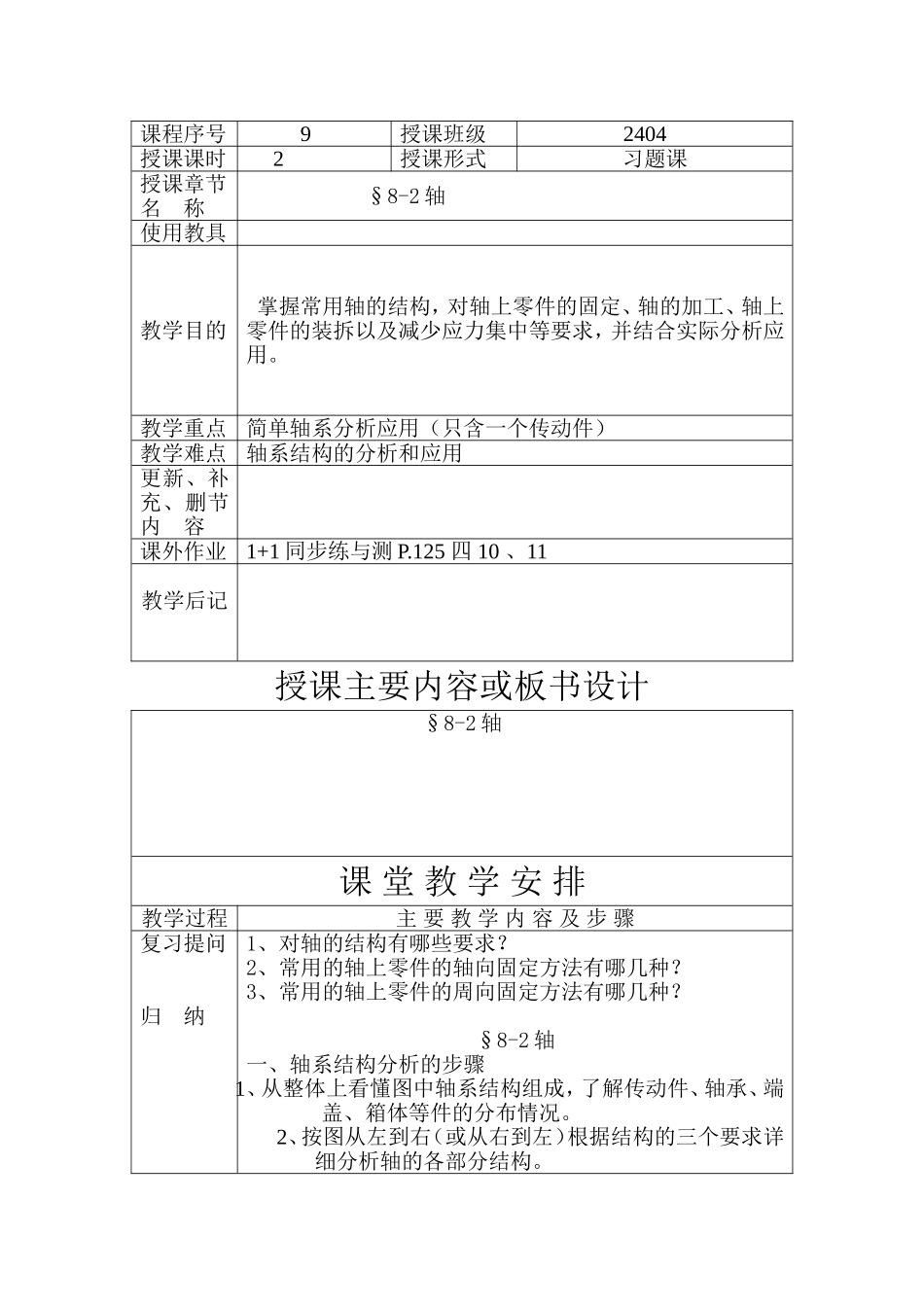

课程序号9授课班级2404授课课时2授课形式习题课授课章节名称§8-2轴使用教具教学目的掌握常用轴的结构，对轴上零件的固定、轴的加工、轴上零件的装拆以及减少应力集中等要求，并结合实际分析应用
教学重点简单轴系分析应用（只含一个传动件）教学难点轴系结构的分析和应用更新、补充、删节内容课外作业1+1同步练与测P
125四10、11教学后记授课主要内容或板书设计§8-2轴课堂教学安排教学过程主要教学内容及步骤复习提问归纳1、对轴的结构有哪些要求
2、常用的轴上零件的轴向固定方法有哪几种
3、常用的轴上零件的周向固定方法有哪几种
§8-2轴一、轴系结构分析的步骤1、从整体上看懂图中轴系结构组成，了解传动件、轴承、端盖、箱体等件的分布情况
2、按图从左到右（或从右到左）根据结构的三个要求详细分析轴的各部分结构

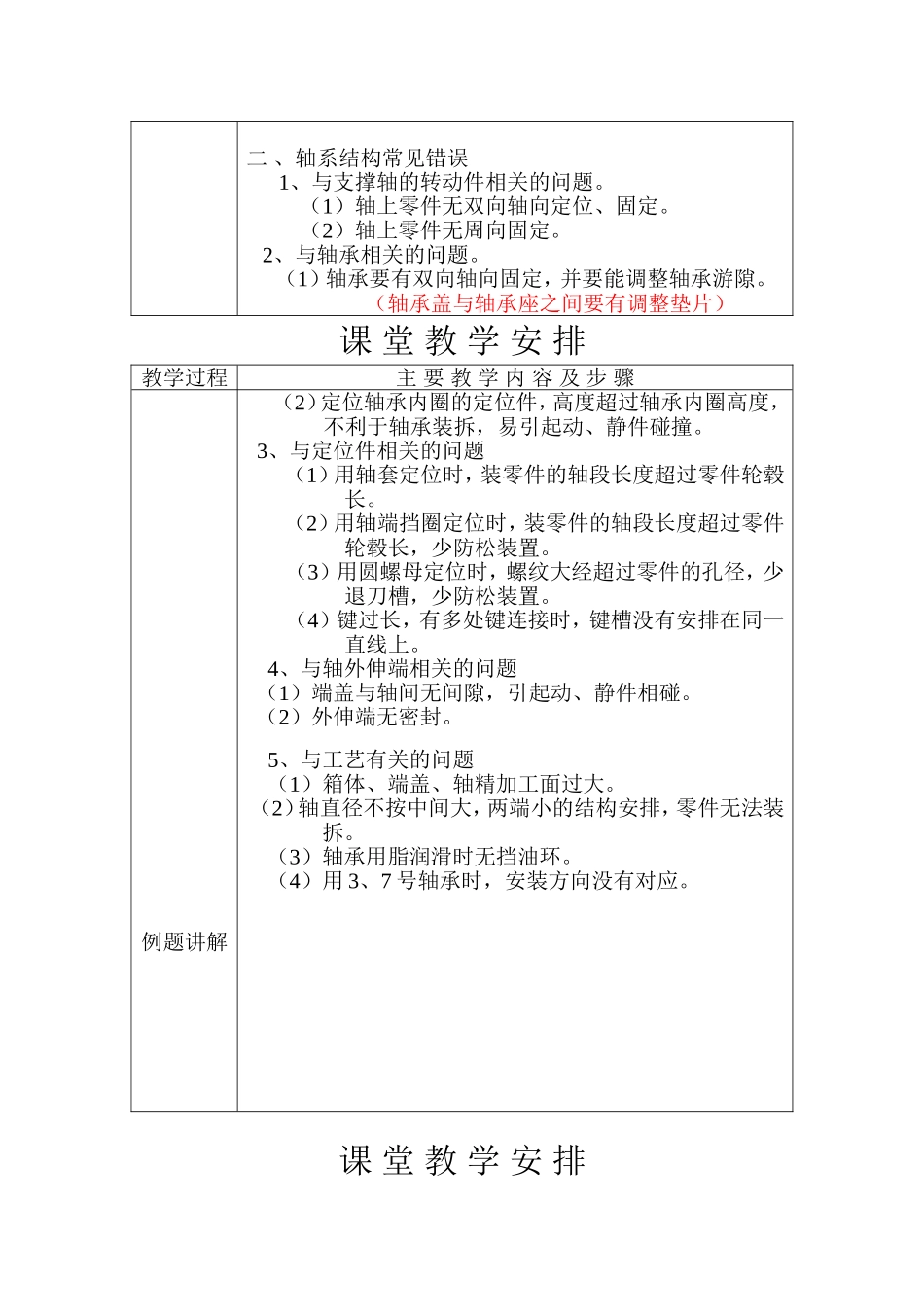

二、轴系结构常见错误1、与支撑轴的转动件相关的问题
（1）轴上零件无双向轴向定位、固定
（2）轴上零件无周向固定
2、与轴承相关的问题
（1）轴承要有双向轴向固定，并要能调整轴承游隙
（轴承盖与轴承座之间要有调整垫片）课堂教学安排教学过程主要教学内容及步骤例题讲解（2）定位轴承内圈的定位件，高度超过轴承内圈高度，不利于轴承装拆，易引起动、静件碰撞
3、与定位件相关的问题（1）用轴套定位时，装零件的轴段长度超过零件轮毂长
（2）用轴端挡圈定位时，装零件的轴段长度超过零件轮毂长，少防松装置
（3）用圆螺母定位时，螺纹大经超过零件的孔径，少退刀槽，少防松装置
（4）键过长，有多处键连接时，键槽没有安排在同一直线上
4、与轴外伸端相关的问题（1）端盖与轴间无间隙，引起动、静件相碰
（2）外伸端无密封
5、与工艺有关的问题（1）箱体、端盖、轴精加工面过大
（2）轴直径不按中间大，两端小的结构安排，零件无法装拆
（3）轴承用脂润滑时无挡油环
（4）用3、7号轴承时，安装方向没有对应
