串并联电路中电压的规律VIP免费

串并联电路中电压的规律_第1页
1/16
串并联电路中电压的规律_第2页
2/16
串并联电路中电压的规律_第3页
3/16

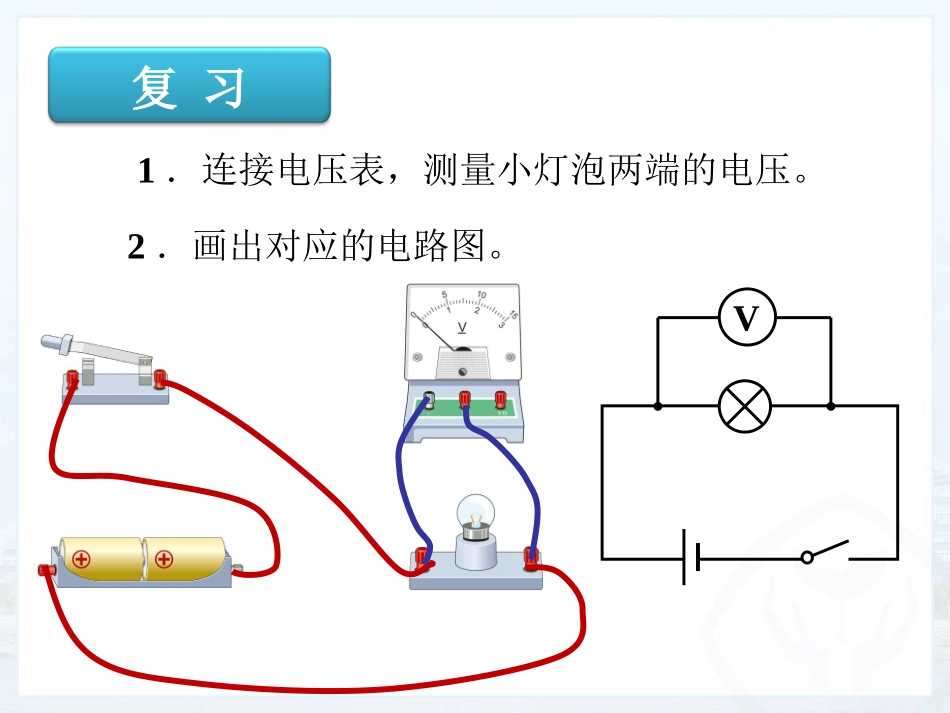

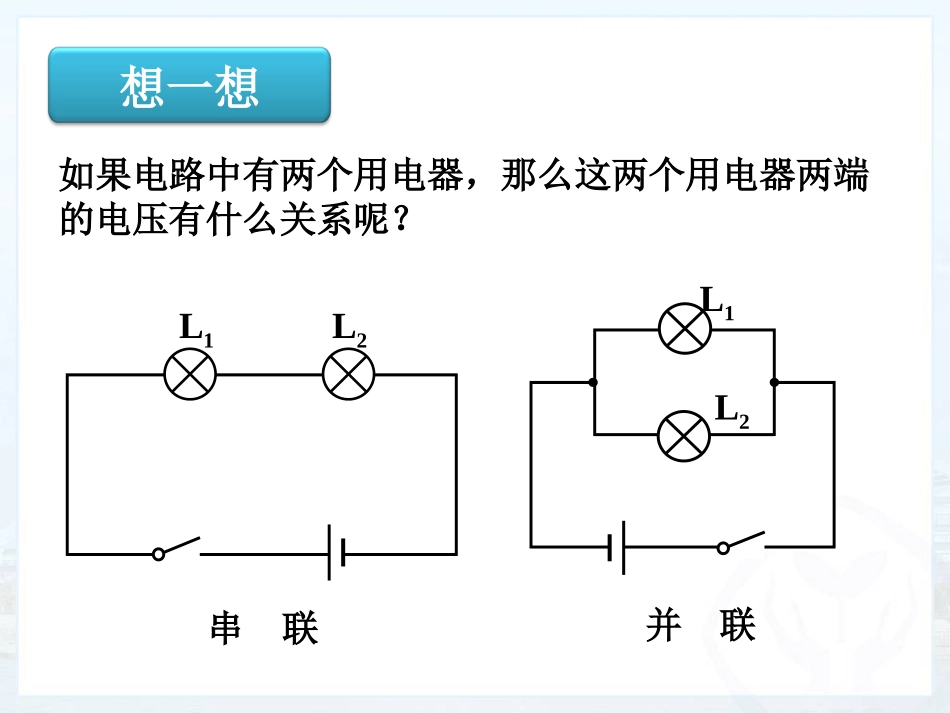

串、并联电路中电压的规律第十六章第2节1.连接电压表,测量小灯泡两端的电压。2.画出对应的电路图。复习V如果电路中有两个用电器,那么这两个用电器两端的电压有什么关系呢?想一想L2L1L1L2串联并联L2ABCL1设计实验电路并画出电路图。一、探究串联电路电压的规律一、探究串联电路电压的规律猜想假设设计实验L1L2L1L2②测灯L2两端的电压UBC①测灯L1两端的电压UAB一、探究串联电路电压的规律一、探究串联电路电压的规律进行实验L1L2③串联电路两端电压UAC一、探究串联电路电压的规律一、探究串联电路电压的规律进行实验④改变两个小灯泡的规格重做上述实验。L1L1两端的电压UAB/VL2两端的电压UBC/V两灯串联部分两端的总电压UAC/V一、探究串联电路电压的规律一、探究串联电路电压的规律记录数据分析数据得出结论串联电路中总电压等于各用电器两端电压之和。U=U1+U2L2L1UU1U2结论一、探究串联电路电压的规律一、探究串联电路电压的规律1.各支路两端的电压与电源两端电压的关系是怎样的?2.与并联电路中的电流关系一样吗?3.与串联电路中的电压关系一样吗?二、探究并联电路电压的规律二、探究并联电路电压的规律问题作出猜想电路图L1L2主要步骤电压表要选择合适的量程注意:二、探究并联电路电压的规律二、探究并联电路电压的规律设计实验L2SL1L2SL1①测灯L1两端的电压②测灯L2两端的电压二、探究并联电路电压的规律二、探究并联电路电压的规律L2SL1③电源两端电压④改变两个小灯泡的规格重做上述实验。二、探究并联电路电压的规律二、探究并联电路电压的规律L1两端的电压U1/VL2两端的电压U2/V电源两端的电压U'/V二、探究并联电路电压的规律二、探究并联电路电压的规律数据表格分析数据得出结论并联电路中总电压等于各支路两端的电压。U=U1=U2L1L2U2U1U二、探究并联电路电压的规律二、探究并联电路电压的规律结论把几节电池串联起来组成电池组,用电压表分别测量每节电池两端的电压,然后测量这个电池组两端的电压。它们之间有什么关系?想想做做电池组两端的电压等于每节电池电压之和。电池组两端的电压等于每节电池电压之和。电池串联的电压规律:课堂小结串联电路电压规律:串联电路中总电压等于各用电器两端电压之和。并联电路电压规律:并联电路中总电压等于各支路两端的电压。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

串并联电路中电压的规律
