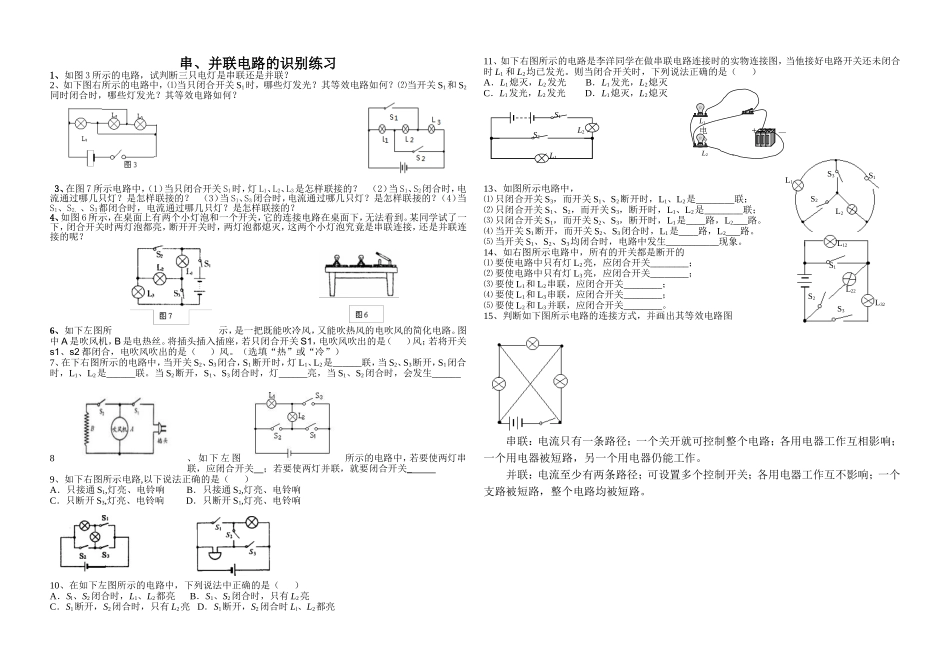

串并联电路识别练习VIP免费

L1电铃L2+—串、并联电路的识别练习1、如图3所示的电路，试判断三只电灯是串联还是并联？2、如下图右所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？3、在图7所示电路中，（1）当只闭合开关S1时，灯L1、L2、L3是怎样联接的？（2）当S1、S2闭合时，电流通过哪几只灯？是怎样联接的？（3）当S1、S3闭合时，电流通过哪几只灯？是怎样联接的？（4）当S1、S2．、S3都闭合时，电流通过哪几只灯？是怎样联接的？4、如图6所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联连接，还是并联连接的呢？6、如下左图所示，是一把既能吹冷风，又能吹热风的电吹风的简化电路。图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关S1，电吹风吹出的是（）风；若将开关s1、s2都闭合，电吹风吹出的是（）风。（选填“热”或“冷”）7、在下右图所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______8、如下左图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关_9、如下右图所示电路,以下说法正确的是（）A．只接通S1,灯亮、电铃响B．只接通S2,灯亮、电铃响C．只断开S3,灯亮、电铃响D．只断开S1,灯亮、电铃响10、在如下左图所示的电路中，下列说法中正确的是（）A．Sl、S2闭合时，L1、L2都亮B．S1、S2闭合时，只有L2亮C．S1断开，S2闭合时，只有L2亮D．S1断开，S2闭合时Ll、L2都亮11、如下右图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1和L2均已发光。则当闭合开关时，下列说法正确的是（）A．L1熄灭，L2发光B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2熄灭13、如图所示电路中，⑴只闭合开关S3，而开关S1、S2断开时，L1、L2是________联；⑵只闭合开关S1、S2，而开关S3，断开时，L1、L2是________联；⑶只闭合开关S1，而开关S2、S3，断开时，L1是____路，L2___路。⑷当开关S1断开，而开关S2、S3闭合时，L1是____路，L2___路。⑸当开关S1、S2、S3均闭合时，电路中发生___________现象。14、如右图所示电路中，所有的开关都是断开的⑴要使电路中只有灯L2亮，应闭合开关________；⑵要使电路中只有灯L3亮，应闭合开关________；⑶要使L1和L2串联，应闭合开关________；⑷要使L1和L3串联，应闭合开关________；⑸要使L2和L3并联，应闭合开关________。15、判断如下图所示电路的连接方式，并画出其等效电路图串联：电流只有一条路径；一个关开就可控制整个电路；各用电器工作互相影响；一个用电器被短路，另一个用电器仍能工作。并联：电流至少有两条路径；可设置多个控制开关；各用电器工作互不影响；一个支路被短路，整个电路均被短路。S2L1S3S1L2S2L1S1L2S2S1S2S3L22L32L12
