高三专题复习_高中物理电学实验基础VIP免费

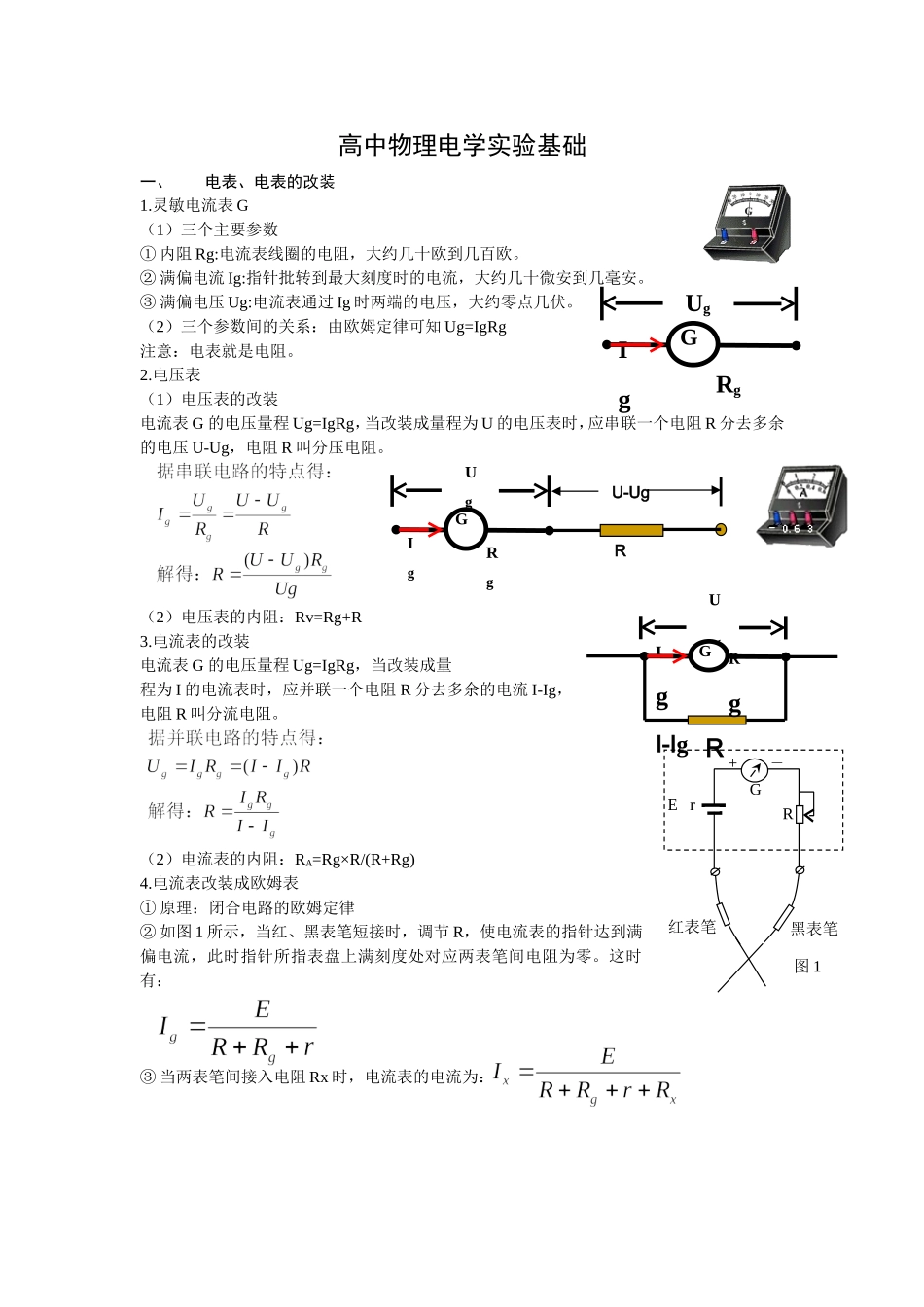

高三专题复习_高中物理电学实验基础_第1页
1/10

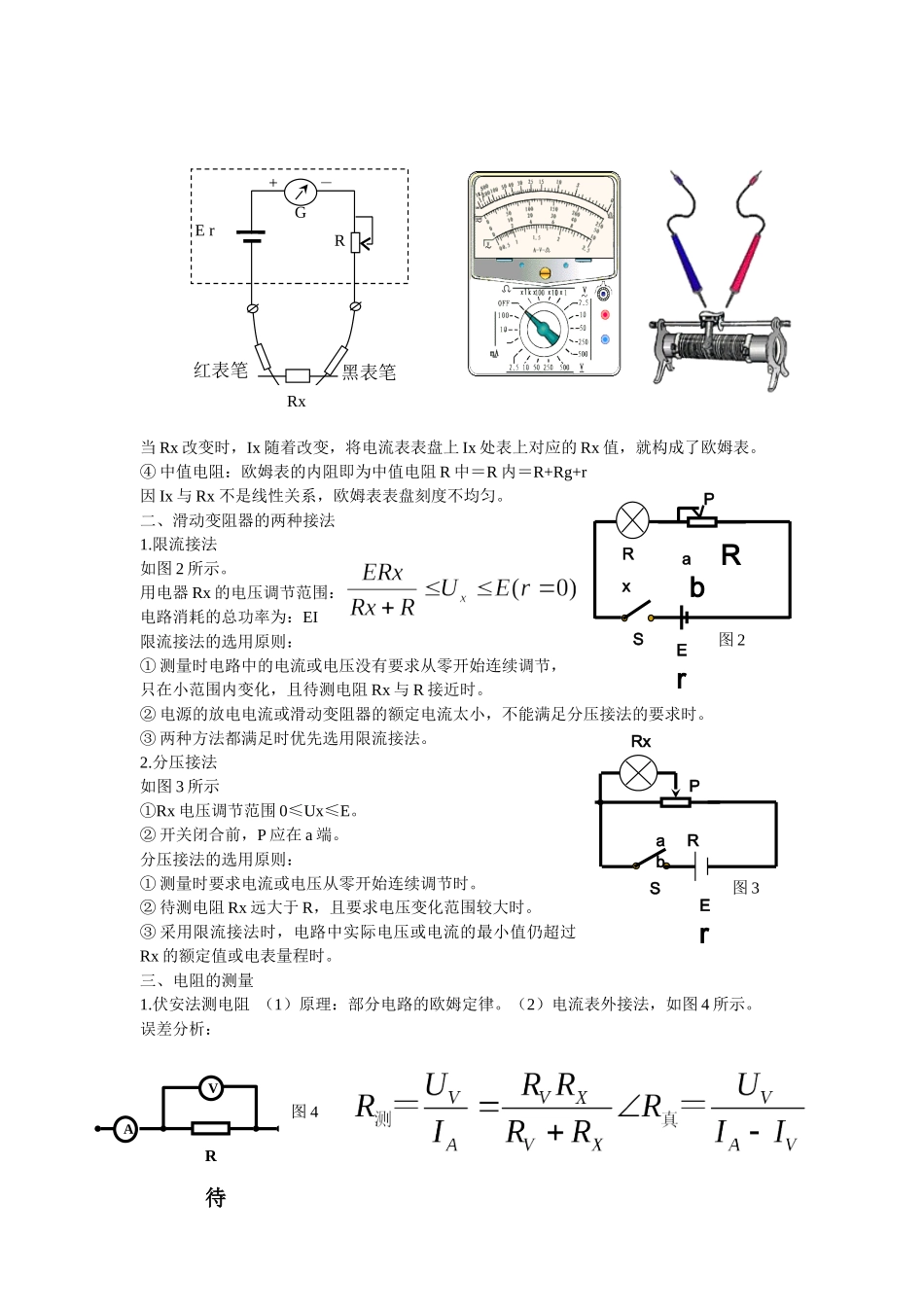

高三专题复习_高中物理电学实验基础_第2页
2/10

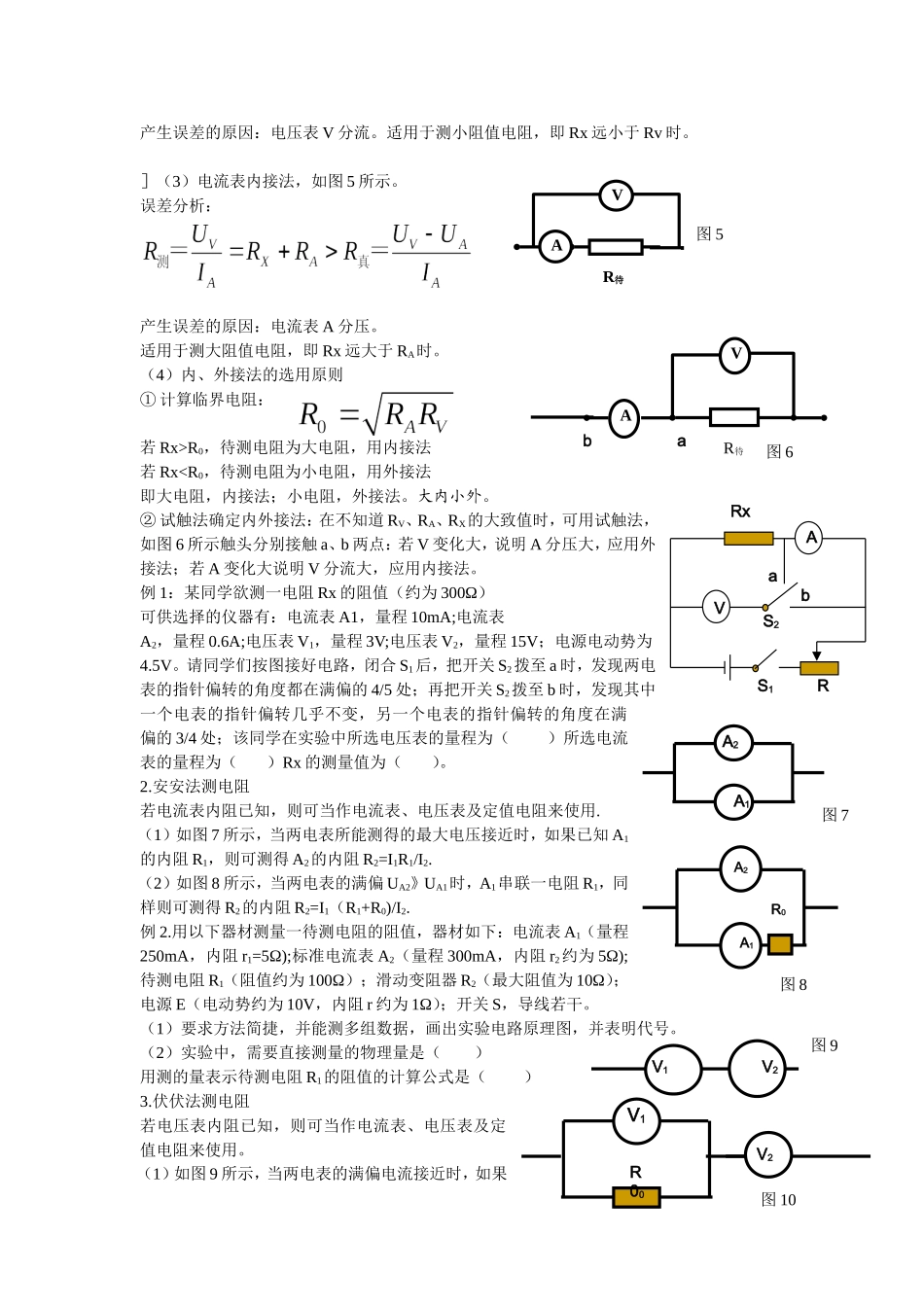

高三专题复习_高中物理电学实验基础_第3页
3/10
高中物理电学实验基础一、电表、电表的改装1.灵敏电流表G(1)三个主要参数①内阻Rg:电流表线圈的电阻,大约几十欧到几百欧。②满偏电流Ig:指针批转到最大刻度时的电流,大约几十微安到几毫安。③满偏电压Ug:电流表通过Ig时两端的电压,大约零点几伏。(2)三个参数间的关系:由欧姆定律可知Ug=IgRg注意:电表就是电阻。2.电压表(1)电压表的改装电流表G的电压量程Ug=IgRg,当改装成量程为U的电压表时,应串联一个电阻R分去多余的电压U-Ug,电阻R叫分压电阻。(2)电压表的内阻:Rv=Rg+R3.电流表的改装电流表G的电压量程Ug=IgRg,当改装成量程为I的电流表时,应并联一个电阻R分去多余的电流I-Ig,电阻R叫分流电阻。(2)电流表的内阻:RA=Rg×R/(R+Rg)4.电流表改装成欧姆表①原理:闭合电路的欧姆定律②如图1所示,当红、黑表笔短接时,调节R,使电流表的指针达到满偏电流,此时指针所指表盘上满刻度处对应两表笔间电阻为零。这时有:③当两表笔间接入电阻Rx时,电流表的电流为:GRgIgUgUgGRgIgU-UgRI-IgUgGRgIgRG+-REr红表笔黑表笔图1当Rx改变时,Ix随着改变,将电流表表盘上Ix处表上对应的Rx值,就构成了欧姆表。④中值电阻:欧姆表的内阻即为中值电阻R中=R内=R+Rg+r因Ix与Rx不是线性关系,欧姆表表盘刻度不均匀。二、滑动变阻器的两种接法1.限流接法如图2所示。用电器Rx的电压调节范围:电路消耗的总功率为:EI限流接法的选用原则:①测量时电路中的电流或电压没有要求从零开始连续调节,只在小范围内变化,且待测电阻Rx与R接近时。②电源的放电电流或滑动变阻器的额定电流太小,不能满足分压接法的要求时。③两种方法都满足时优先选用限流接法。2.分压接法如图3所示①Rx电压调节范围0≤Ux≤E。②开关闭合前,P应在a端。分压接法的选用原则:①测量时要求电流或电压从零开始连续调节时。②待测电阻Rx远大于R,且要求电压变化范围较大时。③采用限流接法时,电路中实际电压或电流的最小值仍超过Rx的额定值或电表量程时。三、电阻的测量1.伏安法测电阻(1)原理:部分电路的欧姆定律。(2)电流表外接法,如图4所示。误差分析:G+-REr红表笔黑表笔RxRxPaRbSEr图2SaRbErRxP图3VAR待图4产生误差的原因:电压表V分流。适用于测小阻值电阻,即Rx远小于Rv时。](3)电流表内接法,如图5所示。误差分析:产生误差的原因:电流表A分压。适用于测大阻值电阻,即Rx远大于RA时。(4)内、外接法的选用原则①计算临界电阻:若Rx>R0,待测电阻为大电阻,用内接法若Rx
