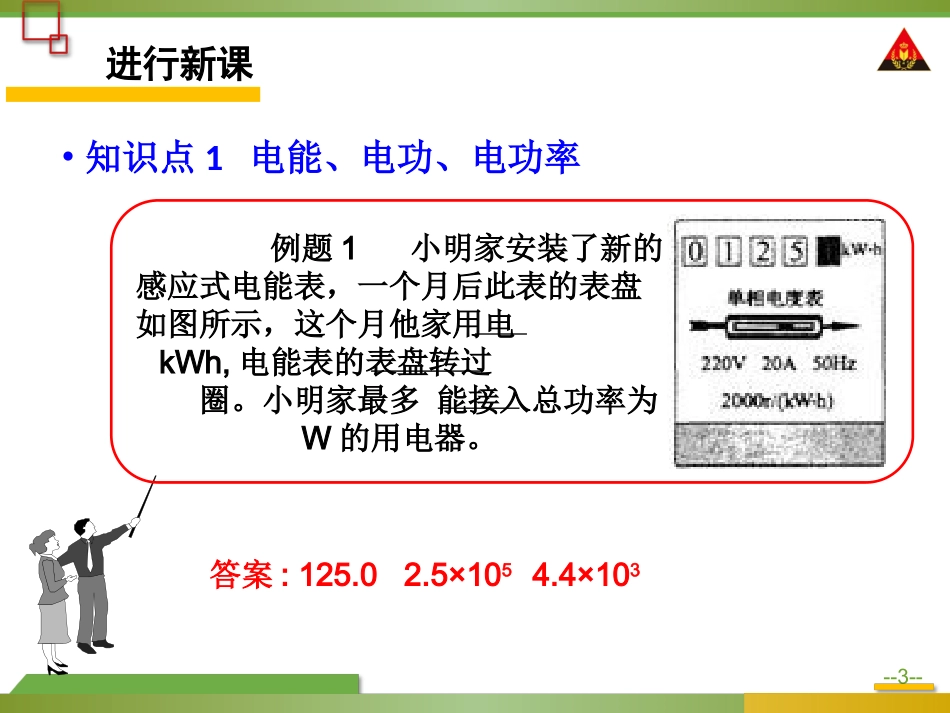

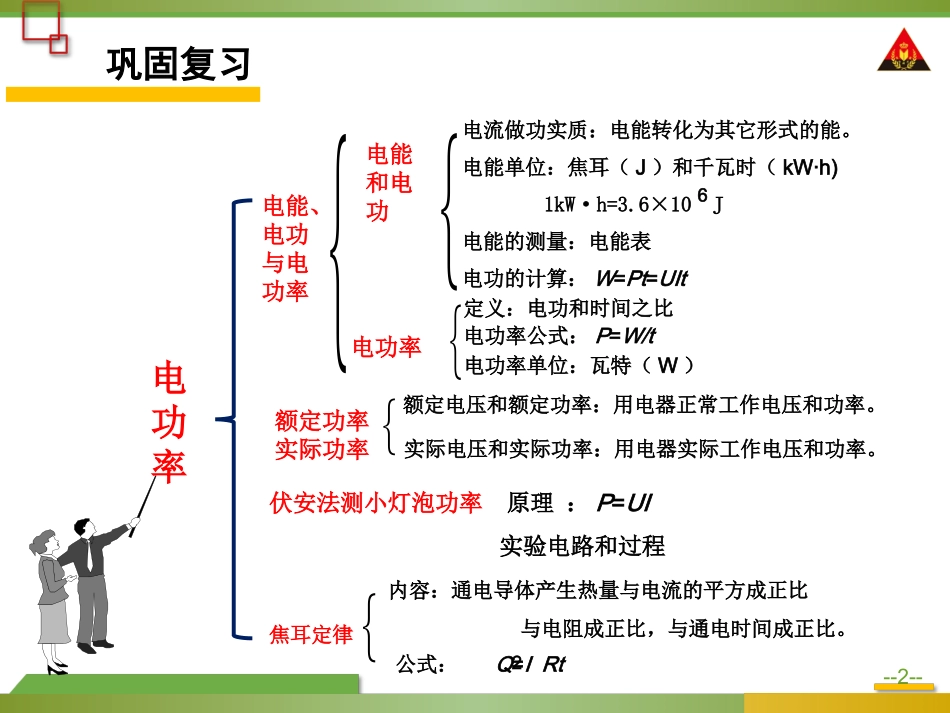

本章复习训练R·九年级上册--2--{焦耳定律内容:通电导体产生热量与电流的平方成正比与电阻成正比,与通电时间成正比。公式:Q=IRt2{定义:电功和时间之比电功率公式:P=W/t电功率单位:瓦特(W){伏安法测小灯泡功率原理:P=UI实验电路和过程电能、电功与电功率电功率{额定功率实际功率额定电压和额定功率:用电器正常工作电压和功率。实际电压和实际功率:用电器实际工作电压和功率。{电流做功实质:电能转化为其它形式的能。电能单位:焦耳(J)和千瓦时(kW·h)电能的测量:电能表电功的计算:W=Pt=UIt1kW·h=3.6×10J6电能和电功电功率巩固复习--3--•知识点1电能、电功、电功率答案:125.02.5×1054.4×103例题1小明家安装了新的感应式电能表,一个月后此表的表盘如图所示,这个月他家用电kWh,电能表的表盘转过圈。小明家最多能接入总功率为W的用电器。进行新课--4--甲乙例题2图甲为小明家电饼铛,采用双控电路,额定电压为220V,上、下盘同时加热时功率为100W,工作电路简化如图乙S为总开关,S1和S2为两个温控开关,R1和R2为上、下盘的加热电阻,R1=R2。--5--1、R1正常工作时,R1消耗的电功率是W2、R1正常工作时,通过R1的电流是多少?(计算结果保留一位小数)3、小明妈妈总感觉做晚饭时,烙熟一个饼所用时间比其它时段长。小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率。于是,他关闭其它用电器,让电饼铛单独工作5min,电能表盘转过225转,(电能表标有3000r/kWh)--6--(1)电饼铛的实际功率是多大?(2)烙熟一个烙饼所用时间变长的原因是A3.2V220W500)2(500)1(111UPIRUIP的电流为得,通过由答案:--7--.W900kW9.0h605075.0.hkW075.0hkW/r3000r225)3(于其额电功率②电饼铛的实际功率小电饼铛的实际功率为①电饼铛消耗的电能为实tWPW--8--•知识点2电功率的测量例题3小明按如图所示电路图做“测量灯泡的电功率”的实验,实验室提供下列器材:A电流表B电压表C滑动变阻器R(阻值0—20Ω)D电阻6Ω的待测灯泡L(电阻与温度无关)E电源E(电压4.5V并保持不变)F开关S及导线若干--9--(1)根据电路图和实验室提供的器材,可判断出:通过灯泡的最小电流为A,加在灯泡两端的最大电压为V。(2)若小明所选电压表量程为0-3V、电流表的量程为0-0.6A,实验要求测量通过灯泡的电流至少为满刻度的1/3,则测出的灯泡的功率范围只能是。--10--(3)小明实验时,由于电路有一处故障,当闭合开关电压表无示数,当检查到电源、开关、电压表、电流表、导线及其连接都完好,小明结合前面的观察,就判断出电路的故障:如小明观察到,则故障是;如果小明观察到,则故障是。--11--(4)排除故障后,小明继续进行实验,对测量数据记录和处理时,他设计了如下表格,你认为这张表格的设计是:(正确/错误)的。次数U/VI/AP/W平均值P/W123--12--答案:(1)0.1734.5(2)0.24W-1.5W(3)电流表无示数滑动变阻器断路电流表有示数灯泡短路(4)错误--13--例题4有两根电阻丝R1、R2和一个电源E,电源E两端电压保持不变,如果只将R1接在电源两端,R1在120s内产生的热量为12Q;如果将R1和R2并联在电源两端,电阻R1、R2在60s内产生的热量为8Q;如果将R1、R2串联在电源两端,为使R1、R2产生的总热量为3Q,则需要通电时间为s.答案:120•知识点3电热及其应用--14--例题5如图是小华家使用的电吹风,使用过程中,她发现电吹风既能吹热风又能吹冷风,根据这个现象她断定,电吹风中有带风扇的电动机和发热的电阻丝,电动机和电热丝是并联的。下图是她根据现象分析的两个电路图。乙甲--15--(1)你认为上述两个电路中,哪一个更符合实际情况?(2)小华查看说明书得知,该型号电吹风吹热风时的功率为460W,吹冷风时功率为20W,求电吹风正常工作且吹热风时,电热丝的功率、电阻及1min内电流通过电热丝所产生的热量。--16--J1064.2s60W440.110W440V220V220W440W20W460.)2()1(422tPIRtQPURRUUIPPPPPPP电热丝电热丝电热丝冷总电热丝冷电热丝总量为热电流通过电热丝产生的得,根据所以且与电动机并联,由于吹热风时,电热丝乙电路更符合实际情...
