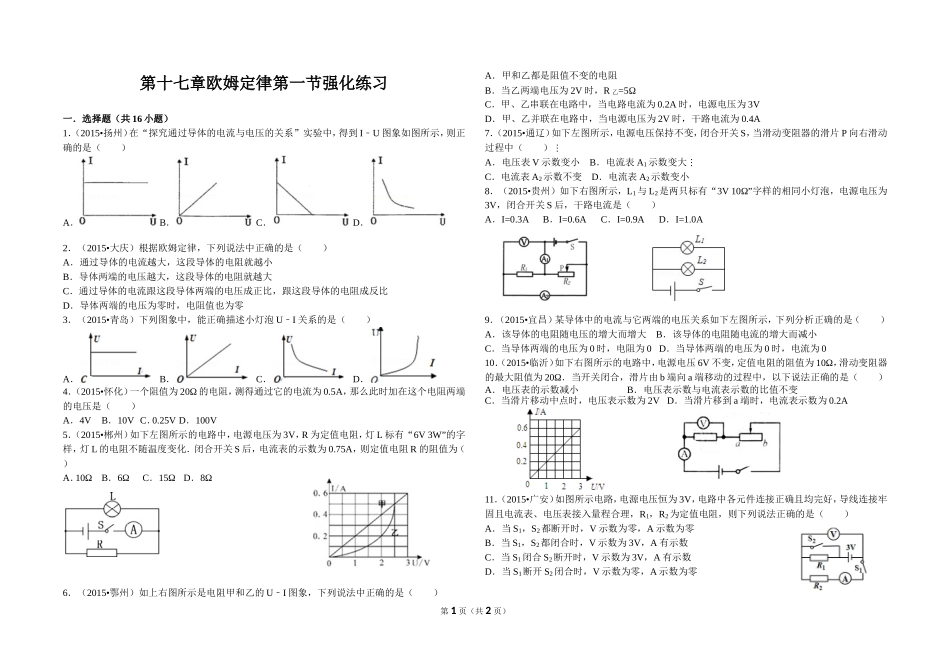

第十七章欧姆定律第一节强化练习一．选择题（共16小题）1．（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到IU﹣图象如图所示，则正确的是（）A．B．C．D．2．（2015•大庆）根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零3．（2015•青岛）下列图象中，能正确描述小灯泡UI﹣关系的是（）A．B．C．D．4．（2015•怀化）一个阻值为20Ω的电阻，测得通过它的电流为0.5A，那么此时加在这个电阻两端的电压是（）A．4VB．10VC．0.25VD．100V5．（2015•郴州）如下左图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R的阻值为（）A．10ΩB．6ΩC．15ΩD．8Ω6．（2015•鄂州）如上右图所示是电阻甲和乙的UI﹣图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为3VD．甲、乙并联在电路中，当电源电压为2V时，干路电流为0.4A7．（2015•通辽）如下左图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小8．（2015•贵州）如下右图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是（）A．I=0.3AB．I=0.6AC．I=0.9AD．I=1.0A9．（2015•宜昌）某导体中的电流与它两端的电压关系如下左图所示，下列分析正确的是（）A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为010．（2015•临沂）如下右图所示的电路中，电源电压6V不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A11．（2015•广安）如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，V示数为零，A示数为零B．当S1，S2都闭合时，V示数为3V，A有示数C．当S1闭合S2断开时，V示数为3V，A有示数D．当S1断开S2闭合时，V示数为零，A示数为零第1页（共2页）12．（2015•咸宁）如下左图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（）A．灯泡L变暗B．电压表示数不变C．电路的总电阻减小D．电流表示数逐渐变大13．（2015•毕节市）如下右图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A．2：1B．3：2C．2：3D．1：214．（2015•大庆）如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1B．4：3C．3：4D．16：915．（2015•乐山）如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小16．（2015•绥化）如图所示，R1与R2并联在电源电压为3V的电路中．只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2，电流表的示数为0.5A，则（）A．R1的阻值为6ΩB...
