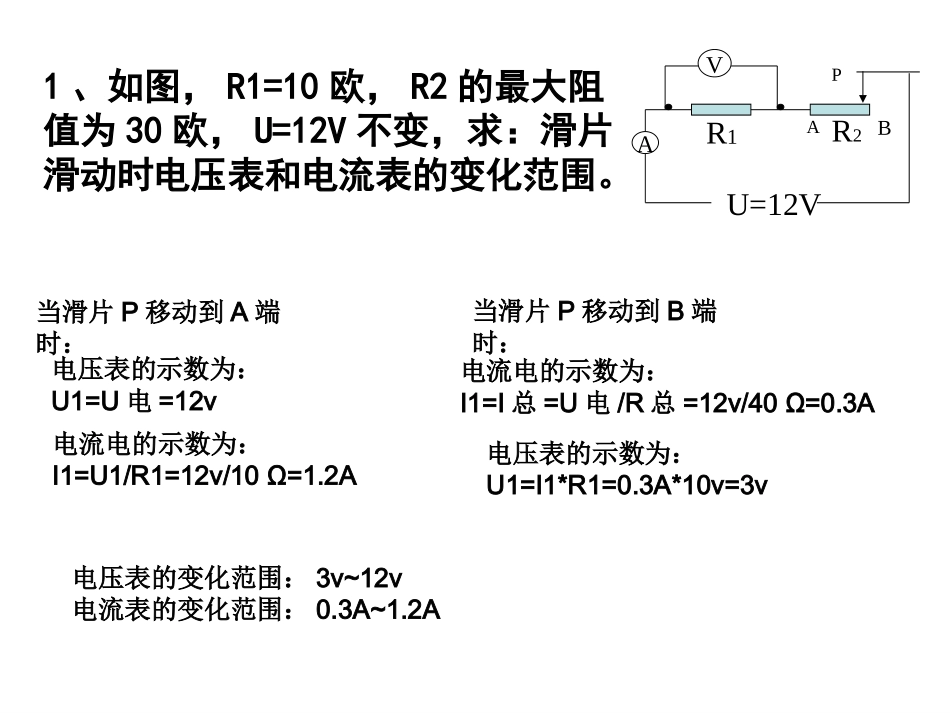

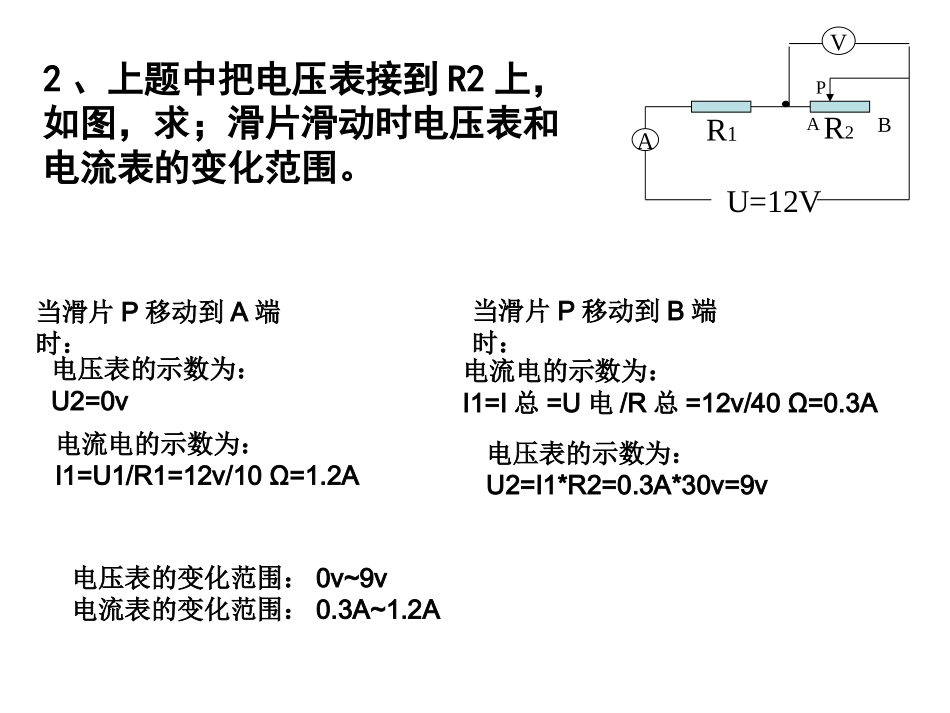

1、如图,R1=10欧,R2的最大阻值为30欧,U=12V不变,求:滑片滑动时电压表和电流表的变化范围。AVU=12VABPR2R1当滑片P移动到A端时:电压表的示数为:U1=U电=12v电流电的示数为:I1=U1/R1=12v/10Ω=1.2A当滑片P移动到B端时:电压表的示数为:U1=I1*R1=0.3A*10v=3v电流电的示数为:I1=I总=U电/R总=12v/40Ω=0.3A电压表的变化范围:3v~12v电流表的变化范围:0.3A~1.2A2、上题中把电压表接到R2上,如图,求;滑片滑动时电压表和电流表的变化范围。AVU=12VABPR2R1当滑片P移动到A端时:电压表的示数为:U2=0v电流电的示数为:I1=U1/R1=12v/10Ω=1.2A当滑片P移动到B端时:电压表的示数为:U2=I1*R2=0.3A*30v=9v电流电的示数为:I1=I总=U电/R总=12v/40Ω=0.3A电压表的变化范围:0v~9v电流表的变化范围:0.3A~1.2AAVU=12VABPR2R13、再把电压表接成如图,求;滑片滑动时电压表和电流表的变化范围。当滑片P移动到A端时:电压表的示数为:U电=12v电流电的示数为:I总=U电/R总=12v/40Ω=0.3A当滑片P移动到B端时:电压表的示数为:U1=I1*R1=0.3A*10v=3v电流电的示数为:I总=U电/R总=12v/40Ω=0.3A电压表的变化范围:3v~12v电流表的变化范围:0.3A不变AVU=12VABPR2R14、如图,R1=10欧,R2的最大阻值为30欧,U=12V不变,求:滑片滑动时电压表和电流表的变化范围。当滑片P移动到A端时:电压表的示数为:U2=I2*R2=0.3A*30Ω=9v电流电的示数为:I总=U电/R总=12v/40Ω=0.3A当滑片P移动到B端时:电压表的示数为:U2=0v电流电的示数为:I总=U电/R总=12v/40Ω=0.3A电压表的变化范围:0v~9v电流表的变化范围:0.3A不变AVU=12VABPR2R1课堂练习:如图,R1=10欧,R2的最大阻值为30欧,U=12V不变,求:滑片滑动时电压表和电流表的变化范围。当滑片P移动到A端时:电压表的示数为:U1=U电=12v电流电的示数为:I1=U1/R1=12v/10Ω=1.2A当滑片P移动到B端时:电压表的示数为:U1=U电/R总*R1=12v/40Ω*10Ω=3v电流电的示数为:I=0A电压表的变化范围:3v~12v电流表的变化范围:0A~1.2A
