钣金制作的基本工艺课件VIP免费

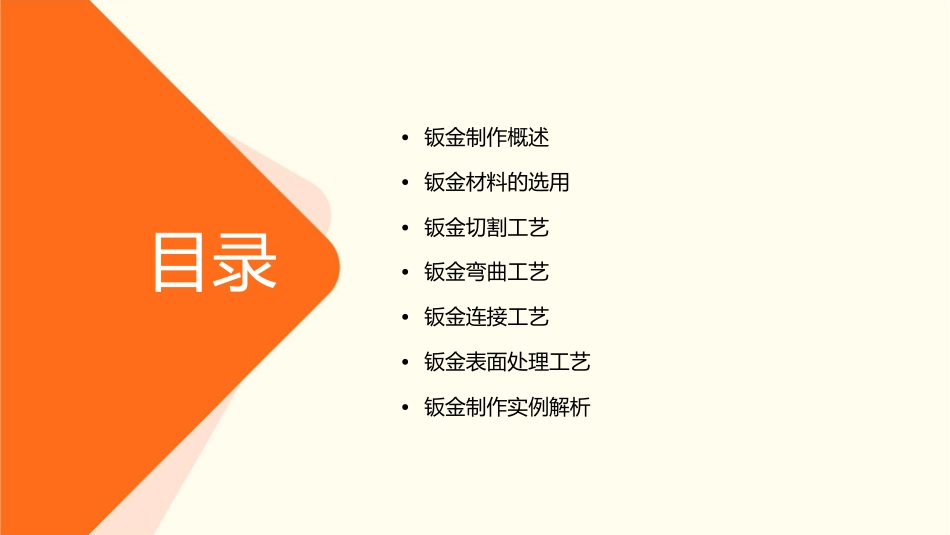

•钣金制作概述•钣金材料的选用•钣金切割工艺目录•钣金弯曲工艺•钣金连接工艺•钣金表面处理工艺•钣金制作实例解析01钣金制作概述钣金制作的概念钣金制作是指将金属板材、管材和型材通过切割、折弯、焊接、铆接和拼接等工艺手段加工成各种形状和结构的零件或产品的过程。钣金制作广泛应用于航空、航天、汽车、船舶、建筑和家用电器等领域，是制造业中的重要组成部分。钣金制作的应用领域汽车工业建筑业钣金零件在汽车工业中占据重要地位，如车身、车门、车顶等。在建筑业中，钣金零件用于制造钢结构、幕墙、门窗等。航空航天领域船舶制造家用电器家电产品的外壳、支架等部件也常采用钣金制作。钣金零件广泛应用于飞机和航天器的制造，如机身、机翼、尾翼等。船体和船上设施的制造需要大量钣金零件，如船壳、甲板、舱室等。钣金制作的基本流程下料折弯焊接根据图纸要求，使用切割设备将将切割好的金属板材通过折弯机进行弯曲，形成所需的结构形状。将多个金属板材或管材拼接在一金属板材切割成所需形状和尺寸。起，使用焊接工艺进行连接。质量检测拼接铆接对加工完成的钣金零件进行质量检测，确保符合图纸要求。将多个小零件拼接成完整的结构或产品。使用铆钉或压铆等方式将金属板材或管材连接在一起。02钣金材料的选用钣金材料的种类碳钢板不锈钢板碳钢板是最常用的钣金材料之一，具有较高的强度和耐磨性。不锈钢板具有优良的耐腐蚀性和美观的表面，常用于需要高耐久性的场合。铝合金板铜板铝合金板质轻且具有优良的导电性和导热性，常用于需要减轻重量的场合。铜板具有优良的导电性和耐腐蚀性，常用于需要高导电性能的场合。钣金材料的特性机械性能123钣金材料的机械性能包括抗拉强度、屈服点和延伸率等，这些性能决定了材料在加工过程中的可塑性和稳定性。化学成分钣金材料的化学成分决定了其耐腐蚀性、导电性和导热性等特性，对于不同用途的材料选择具有重要意义。表面处理钣金材料的表面处理方式对其外观和性能都有重要影响，常见的表面处理方式包括喷涂、电镀和氧化等。钣金材料的加工性能可塑性焊接性钣金材料在加工过程中需要具备一定的可塑性，以便于弯曲、成型和焊接等操作。钣金材料在焊接过程中需要具备优良的焊接性能，以保证焊接质量和效率。切割性钣金材料的切割性能对于加工效率和精度都有重要影响，不同材料对于切割方式和切割工具的要求也不同。03钣金切割工艺火焰切割总结词通过高温火焰将钢板切割成所需形状。详细描述火焰切割利用氧气和燃气（如丙烷、乙炔）产生高温火焰，将钢板局部加热至熔化，随后在重力作用下实现切割。该工艺适用于较厚钢板，具有切割速度快、成本低的特点。等离子切割总结词利用高温等离子弧进行快速、高精度的切割。详细描述等离子切割通过将气体电离形成高温等离子弧，将钢板局部加热至熔化或汽化，从而实现切割。该工艺具有切割速度快、精度高、热影响区小等优点，广泛应用于薄钢板和不锈钢板的切割。水切割总结词利用高压水流对钢板进行精确切割。详细描述水切割利用高压水流对钢板进行切割，通过调整水流压力和切割速度，可以实现高精度、高效率的切割。该工艺适用于各种厚度的钢板，尤其适用于复杂形状和不锈钢板的切割。04钣金弯曲工艺自由弯曲总结词详细描述自由弯曲是一种简单的弯曲方法，适用于较薄的自由弯曲是将钣金放在一个固定的弯曲模上，然后用手或工具将钣金弯曲到所需的形状。这种方法适用于较薄的材料，因为较厚的材料需要更多的力量来弯曲。材料和简单的弯曲形状。总结词详细描述自由弯曲的优点是简单易行，不需要特殊的工具和设备。自由弯曲的优点在于其简单性和灵活性，适用于小批量生产和简单的弯曲形状。然而，由于这种方法依赖于手工操作，因此可能会产生一些误差和不规则性。模具弯曲030102总结词04总结词详细描述详细描述模具弯曲的优点是精度高，可以生产出高质量的弯曲零件。模具弯曲是一种常见的弯曲方法，通过使用特定的模具来弯曲钣金。模具弯曲是将钣金放在一个凹形的模具上，然后使用压力机或其他设备将钣金弯曲到所需的形状。这种方法适用于各种厚度和材料的钣金，并且可以获得更精确的弯曲结...
