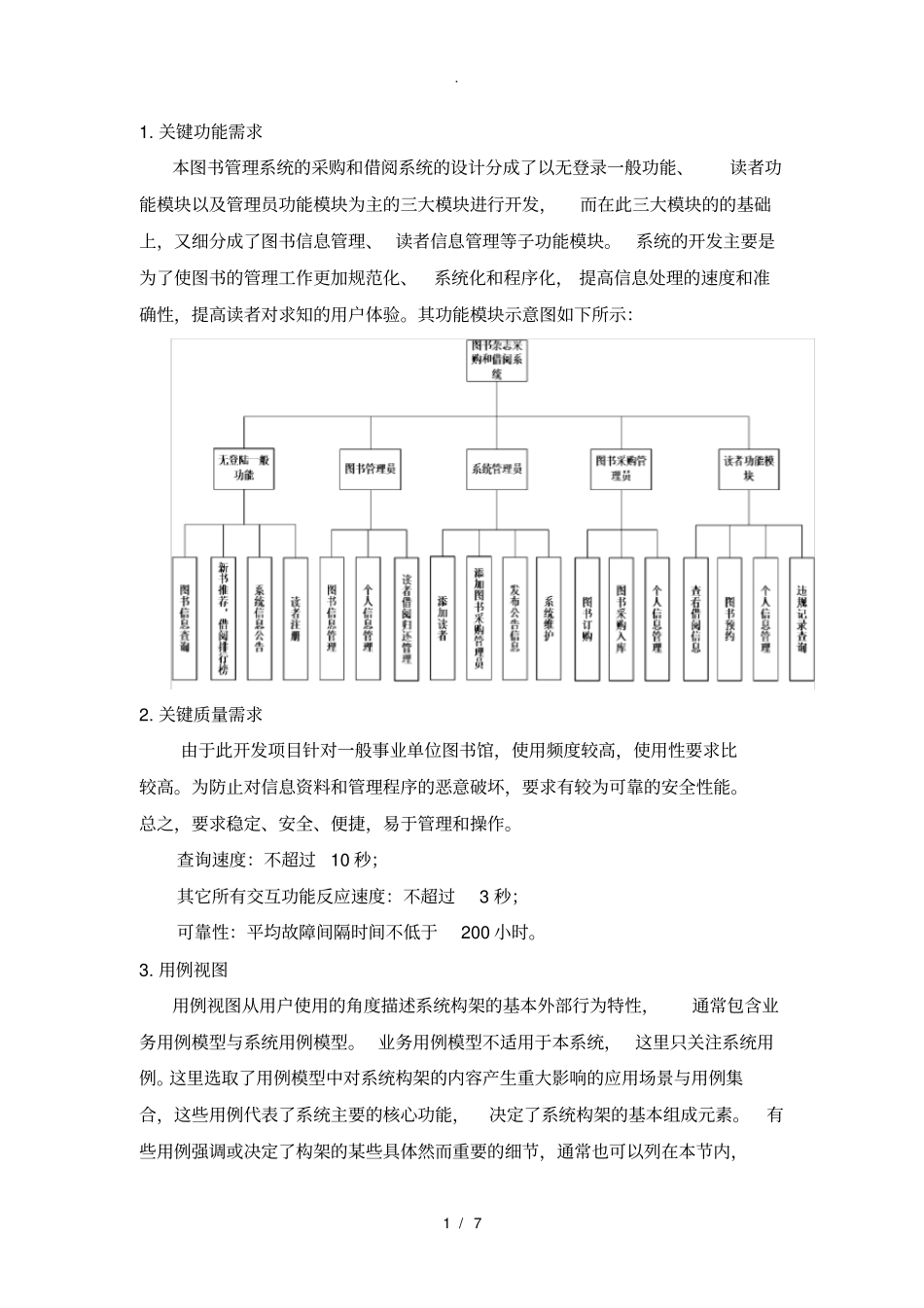

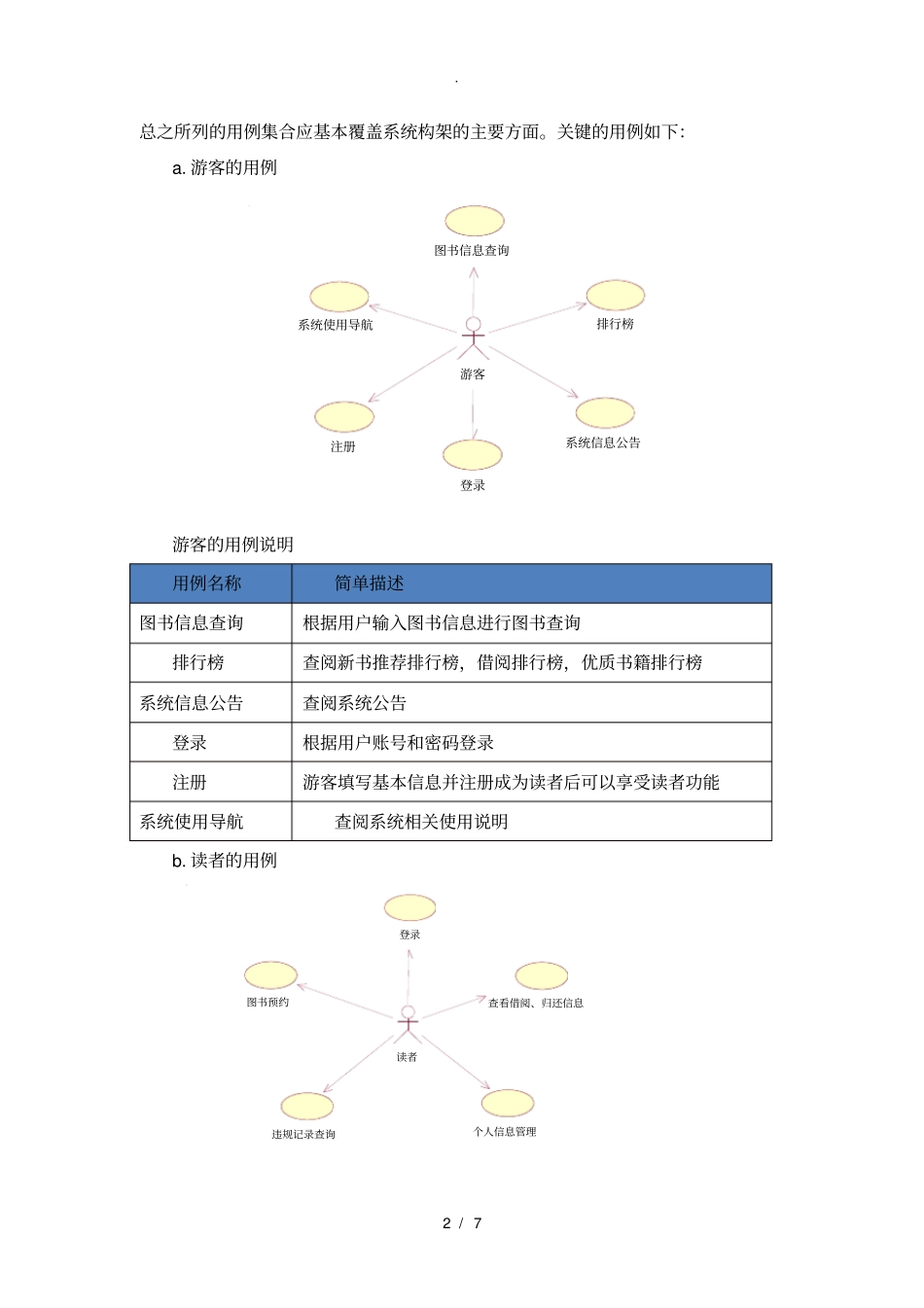

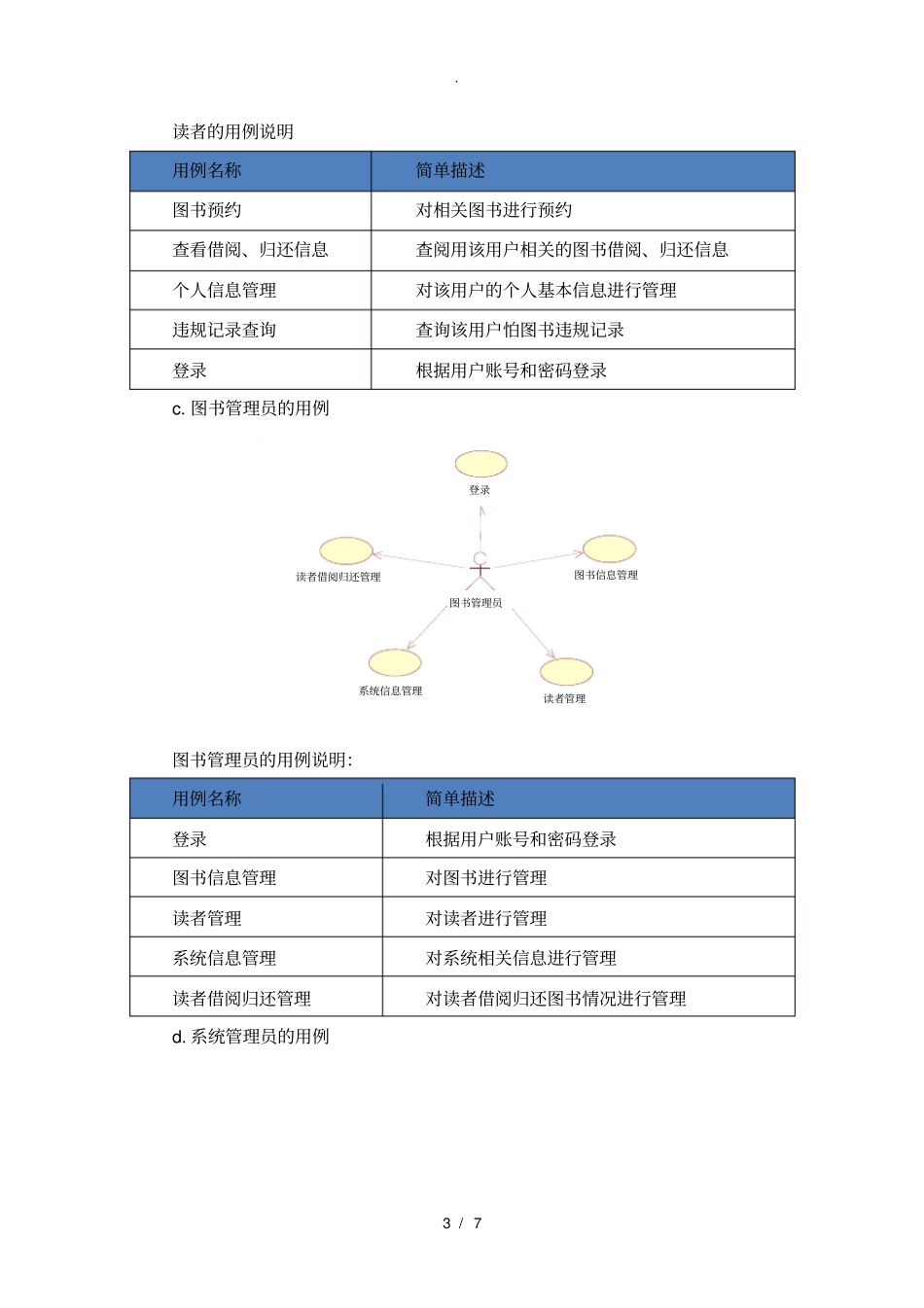

.1/71.关键功能需求本图书管理系统的采购和借阅系统的设计分成了以无登录一般功能、读者功能模块以及管理员功能模块为主的三大模块进行开发，而在此三大模块的的基础上，又细分成了图书信息管理、读者信息管理等子功能模块。系统的开发主要是为了使图书的管理工作更加规范化、系统化和程序化，提高信息处理的速度和准确性，提高读者对求知的用户体验。其功能模块示意图如下所示：2.关键质量需求由于此开发项目针对一般事业单位图书馆，使用频度较高，使用性要求比较高。为防止对信息资料和管理程序的恶意破坏，要求有较为可靠的安全性能。总之，要求稳定、安全、便捷，易于管理和操作。查询速度：不超过10秒；其它所有交互功能反应速度：不超过3秒；可靠性：平均故障间隔时间不低于200小时。3.用例视图用例视图从用户使用的角度描述系统构架的基本外部行为特性，通常包含业务用例模型与系统用例模型。业务用例模型不适用于本系统，这里只关注系统用例。这里选取了用例模型中对系统构架的内容产生重大影响的应用场景与用例集合，这些用例代表了系统主要的核心功能，决定了系统构架的基本组成元素。有些用例强调或决定了构架的某些具体然而重要的细节，通常也可以列在本节内，.2/7总之所列的用例集合应基本覆盖系统构架的主要方面。关键的用例如下：a.游客的用例游客图书信息查询排行榜系统信息公告注册系统使用导航登录游客的用例说明用例名称简单描述图书信息查询根据用户输入图书信息进行图书查询排行榜查阅新书推荐排行榜，借阅排行榜，优质书籍排行榜系统信息公告查阅系统公告登录根据用户账号和密码登录注册游客填写基本信息并注册成为读者后可以享受读者功能系统使用导航查阅系统相关使用说明b.读者的用例读者查看借阅、归还信息个人信息管理违规记录查询图书预约登录.3/7读者的用例说明用例名称简单描述图书预约对相关图书进行预约查看借阅、归还信息查阅用该用户相关的图书借阅、归还信息个人信息管理对该用户的个人基本信息进行管理违规记录查询查询该用户怕图书违规记录登录根据用户账号和密码登录c.图书管理员的用例图书管理员图书信息管理读者管理系统信息管理读者借阅归还管理登录图书管理员的用例说明：用例名称简单描述登录根据用户账号和密码登录图书信息管理对图书进行管理读者管理对读者进行管理系统信息管理对系统相关信息进行管理读者借阅归还管理对读者借阅归还图书情况进行管理d.系统管理员的用例.4/7系统管理员图书管理员管理采购管理员管理登录系统管理员的用例说明用例名称简单描述登录根据用户账号和密码登录图书管理员管理对图书管理员进行相关的管理采购管理员管理对采购管理员进行相关的管理e.图书采购管理员的用例采购管理员图书订购图书采购入库个人信息管理登录图书采购管理员的用例说明用例名称简单描述登录根据用户账号和密码登录图书订购订购图书图书采购入库对新订购的图书进行入库标识个人信息管理对该用户进行个人基本信息管理f.关键的系统用例.5/7游客图书信息查询排行榜系统信息公告注册系统使用导航读者查看借阅、归还信息个人信息管理违规记录查询图书预约图书管理员图书信息管理读者管理系统信息管理读者借阅归还管理采购管理员图书订购图书采购入库个人信息管理系统管理员图书管理员管理采购管理员管理登录4.逻辑视图逻辑视图从系统内在逻辑结构的角度描述系统的基本结构与动态行为，通常包括分析模型（AnalysisModel）、设计模型（DesignModel）以及数据模型（DataModel）等。设计模型说明了系统的组成元素、组织架构和关系，并描述了各组成元素的协作以及状态转换关系等（通过用例实现UseCaseRealization予以表达）。本设计分别在系统层次结构模型中描述系统的层次组织结构。系统层次模型.6/75.进程视图进程视图从系统运行时刻的角度，描述系统划分为进程、线程的结构，及其动态关系。模型主要说明不同系统角色之间的创建、交互和消息通讯关系等。角色进程视图:用户主界面后台处理端数据库1:搜索图书2:图书信息3:数据4:相关图书信息5:相关图书信息6:相关图书信息a.搜索图书信息主界面后台处理端数据库:采购管理员1:相关图书信息2:图...
