串级式高压试验变压器VIP免费

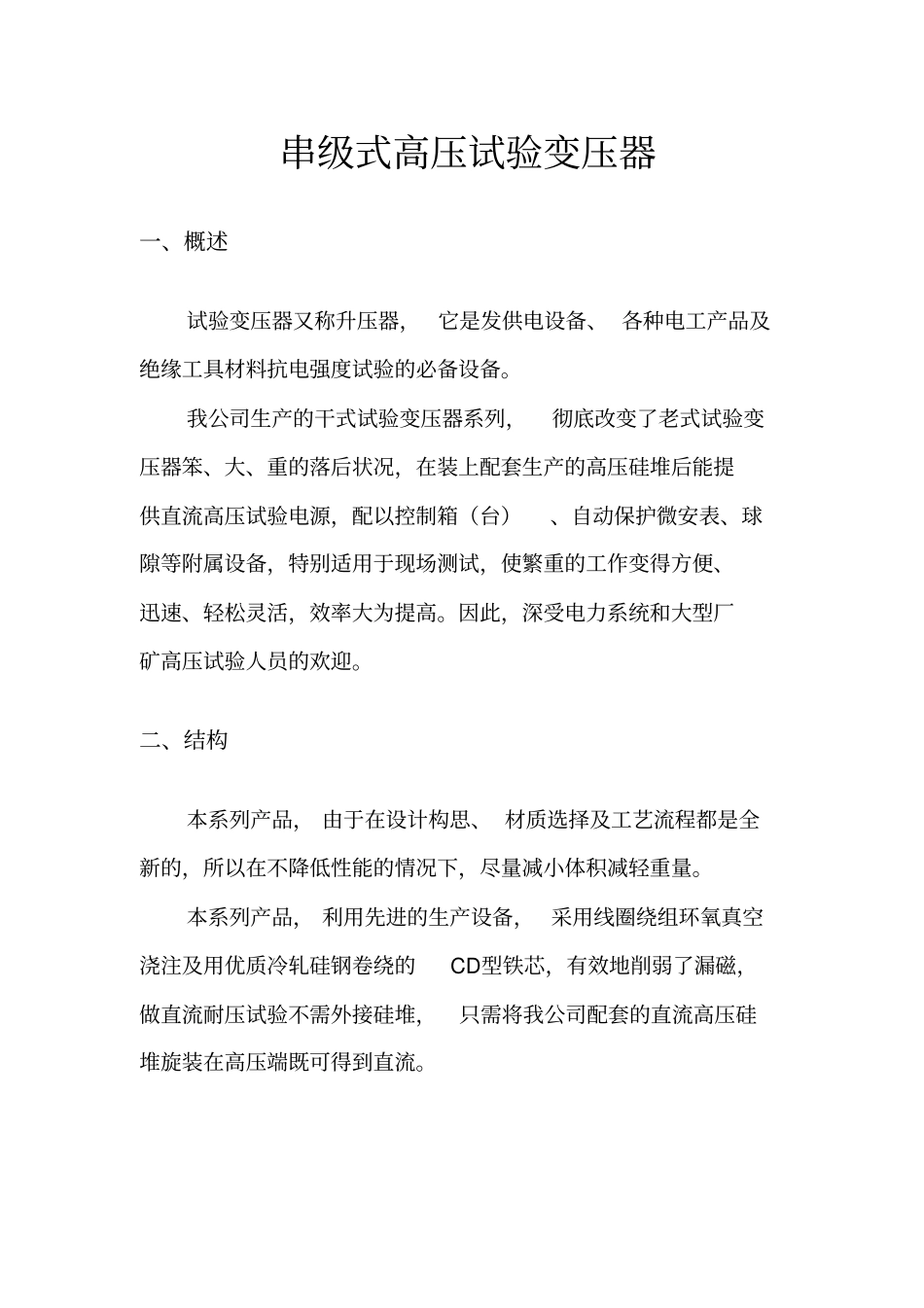

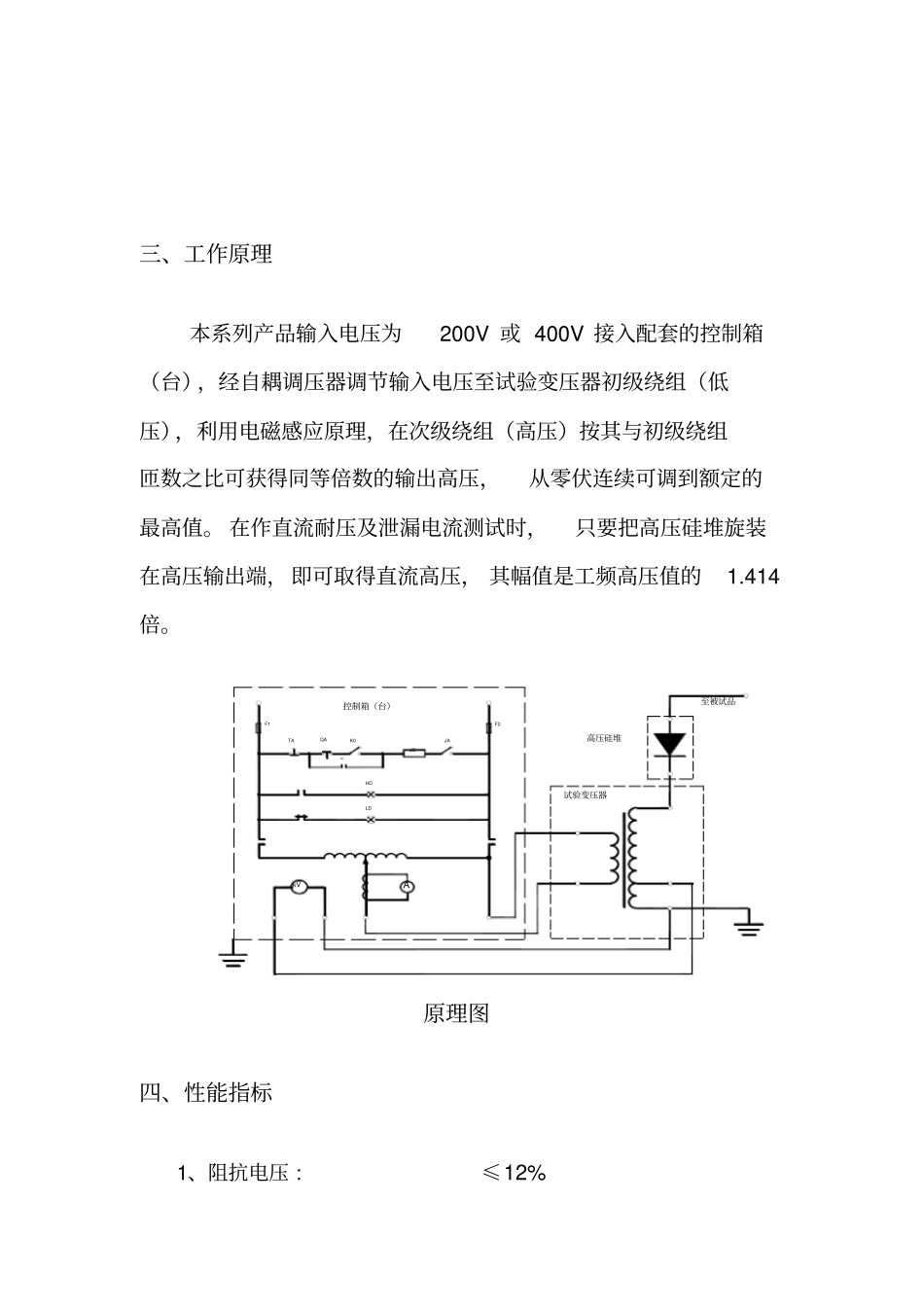

串级式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V或400V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。原理图四、性能指标1、阻抗电压:≤12%至被试品kVAJALDK0JCJCTAQAHDF1F2控制箱（台）试验变压器高压硅堆2、输出电压波形:正弦波3、表面温升:＜55℃4、空载电流:＜4%5、允许连续运行时间:60min五、单台产品主要参数规格型号容量输入电压输出电压输出电流输出直流高压重量(kVA)(V)(kV)(mA)(kV)(kg)1.5/501.5200或400503070153/50360205/5051003010/50102004015/50153005020/50204005525/50255006030/5030600655/1005200或400100501406010/100101006515/100151507020/100202007525/100252508015/120151201258520/120201609025/120252009530/12030250100说明：非标或不在表中的见标牌参数六、使用方法1、单台使用1）试验前，应将试验变压器的高压尾“┻”端可靠接地，否则将危及人身与设备的安全。2）操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。3）按接线图接线。4）准备工作和安全措施就绪，空试一次设备。5）接上被试品。6）合上电源，控制箱(台)电源指示灯亮。7）按下合闸按钮，合闸指示灯亮。8）顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。9）持续规定耐压时间并注视电流表及被试品。10）耐压时间到，注视kV表并迅速将调压器回零。11）用放电棒经电阻放电，然后直接接地放电。12）高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激1、概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2、工作原理串激系列高电压试验装置，除最高电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。3、组装接线2SS3U第Ⅲ级第Ⅱ级2UU第Ⅰ级输出测量~输入控制箱(台)4、串级组合方式1）当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台最高输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5kVA，总输出电压为100kV，输出电流为50mA。2）当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。注：无论两级串、三级串，输出电流严禁超出最后一级额定电流。说明：本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。试验...
