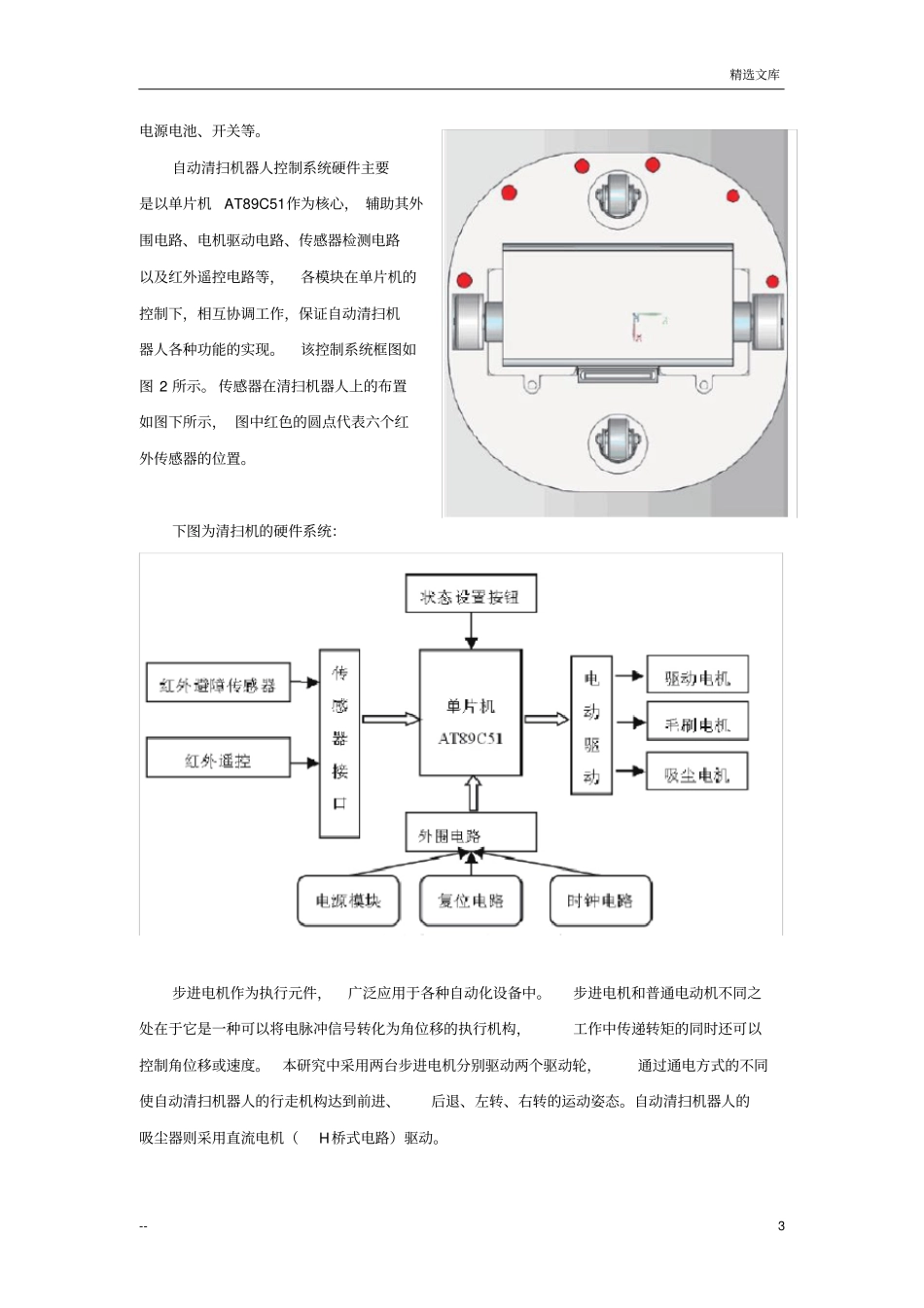

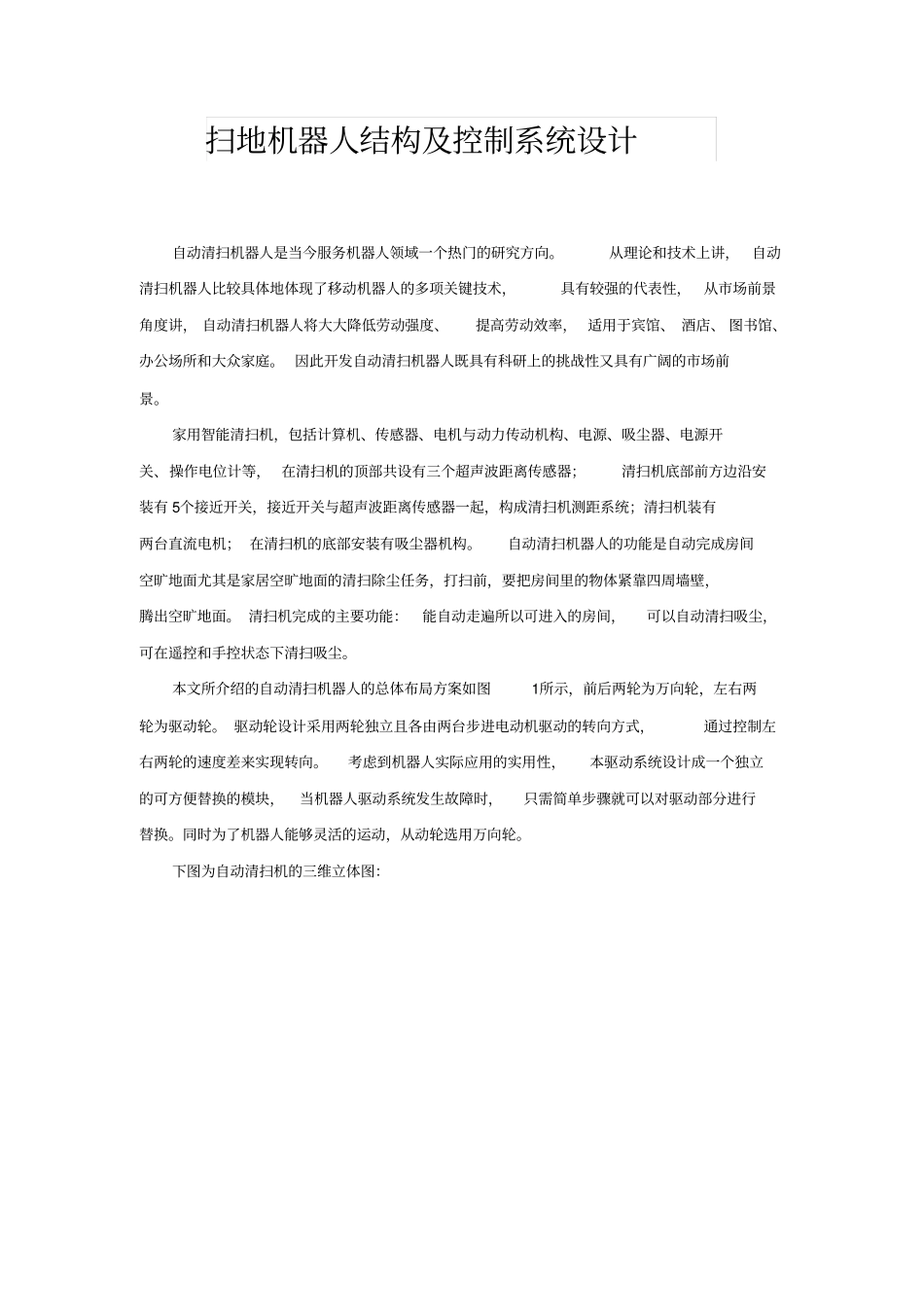

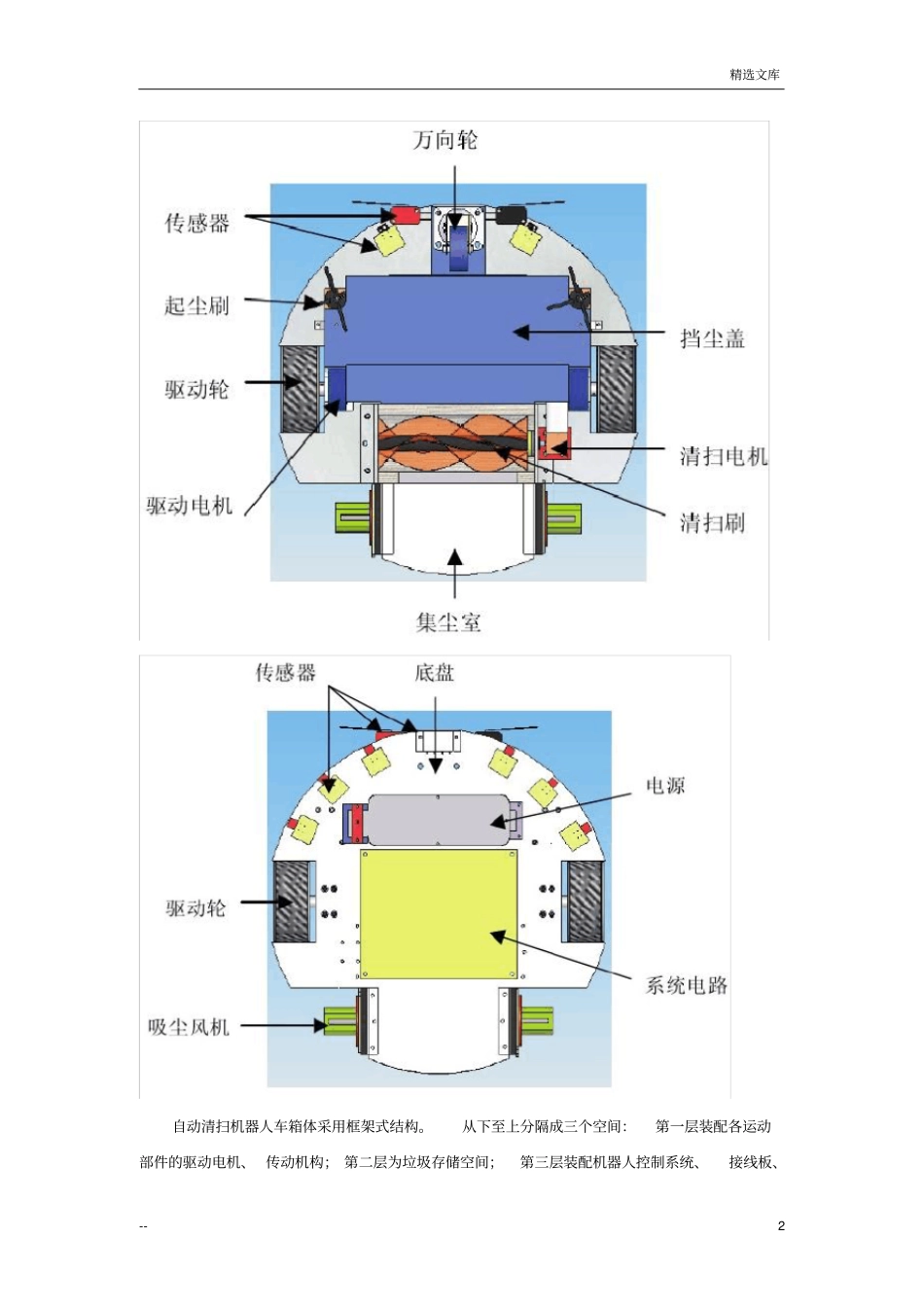

扫地机器人结构及控制系统设计自动清扫机器人是当今服务机器人领域一个热门的研究方向。从理论和技术上讲，自动清扫机器人比较具体地体现了移动机器人的多项关键技术，具有较强的代表性，从市场前景角度讲，自动清扫机器人将大大降低劳动强度、提高劳动效率，适用于宾馆、酒店、图书馆、办公场所和大众家庭。因此开发自动清扫机器人既具有科研上的挑战性又具有广阔的市场前景。家用智能清扫机，包括计算机、传感器、电机与动力传动机构、电源、吸尘器、电源开关、操作电位计等，在清扫机的顶部共设有三个超声波距离传感器；清扫机底部前方边沿安装有5个接近开关，接近开关与超声波距离传感器一起，构成清扫机测距系统；清扫机装有两台直流电机；在清扫机的底部安装有吸尘器机构。自动清扫机器人的功能是自动完成房间空旷地面尤其是家居空旷地面的清扫除尘任务，打扫前，要把房间里的物体紧靠四周墙壁，腾出空旷地面。清扫机完成的主要功能：能自动走遍所以可进入的房间，可以自动清扫吸尘，可在遥控和手控状态下清扫吸尘。本文所介绍的自动清扫机器人的总体布局方案如图1所示，前后两轮为万向轮，左右两轮为驱动轮。驱动轮设计采用两轮独立且各由两台步进电动机驱动的转向方式，通过控制左右两轮的速度差来实现转向。考虑到机器人实际应用的实用性，本驱动系统设计成一个独立的可方便替换的模块，当机器人驱动系统发生故障时，只需简单步骤就可以对驱动部分进行替换。同时为了机器人能够灵活的运动，从动轮选用万向轮。下图为自动清扫机的三维立体图：精选文库--2自动清扫机器人车箱体采用框架式结构。从下至上分隔成三个空间：第一层装配各运动部件的驱动电机、传动机构；第二层为垃圾存储空间；第三层装配机器人控制系统、接线板、精选文库--3电源电池、开关等。自动清扫机器人控制系统硬件主要是以单片机AT89C51作为核心，辅助其外围电路、电机驱动电路、传感器检测电路以及红外遥控电路等，各模块在单片机的控制下，相互协调工作，保证自动清扫机器人各种功能的实现。该控制系统框图如图2所示。传感器在清扫机器人上的布置如图下所示，图中红色的圆点代表六个红外传感器的位置。下图为清扫机的硬件系统：步进电机作为执行元件，广泛应用于各种自动化设备中。步进电机和普通电动机不同之处在于它是一种可以将电脉冲信号转化为角位移的执行机构，工作中传递转矩的同时还可以控制角位移或速度。本研究中采用两台步进电机分别驱动两个驱动轮，通过通电方式的不同使自动清扫机器人的行走机构达到前进、后退、左转、右转的运动姿态。自动清扫机器人的吸尘器则采用直流电机（H桥式电路）驱动。精选文库--4下图为步进电机驱动电路：采用以AT89C51单片机为核心的红外接收电路和步进电机驱动电路。红外遥控器发射不同的码值来控制步进电机的正转、反转、加速减速以及启动停止。单片机通过对红外信号的解码来实现步进电机的变速。红外发射器原理图如下所示：设计行走功能模块程序设计系统选用了图3所示的行走方案。程序设计时要考虑:吸尘器在外圈行走时,为了避免接近开关中断对程序运行的干扰,应对接近开关的中断处理程序做相应处理。由于吸尘器两动力轮的中心与车体中心不重合,故采用以精选文库--5一轮为中心的旋转方式并通过检测转弯标志位(1或0)来判断转向。在墙角转弯时处，根据吸尘器外形的几何尺寸计算吸尘器遇墙停止后,后退再转弯的时间。吸尘器内圈行走时的转弯依靠转弯设定值实现。当超声波传感器1的值小于等于设定值时,吸尘器转弯。考虑到超声波传感器的最小量程为0.5m,第一圈内圈行走的转弯设定值设定为50cm,以后每圈的转弯设定值递增30cm。吸尘器单向行驶至转弯结束的过程称为一次单向清扫过程。若某次单向行驶结束后检测到超声波传感器1的值小于转弯设定值,则吸尘器原地再次转弯,然后前进至墙停止,整个房间清扫完毕。设计躲避障碍物功能模块程序设计避障总规则:利用超声波实测值与已测得的房间长(宽)值的比较,判断某次单向清扫途中是否有障碍物。若有障碍物:行走时若为左转,采用左避让规则;行走时若为右转,采用右避让规则。障碍物避开后按行走规则继续行进;若无障碍物:按行走...
