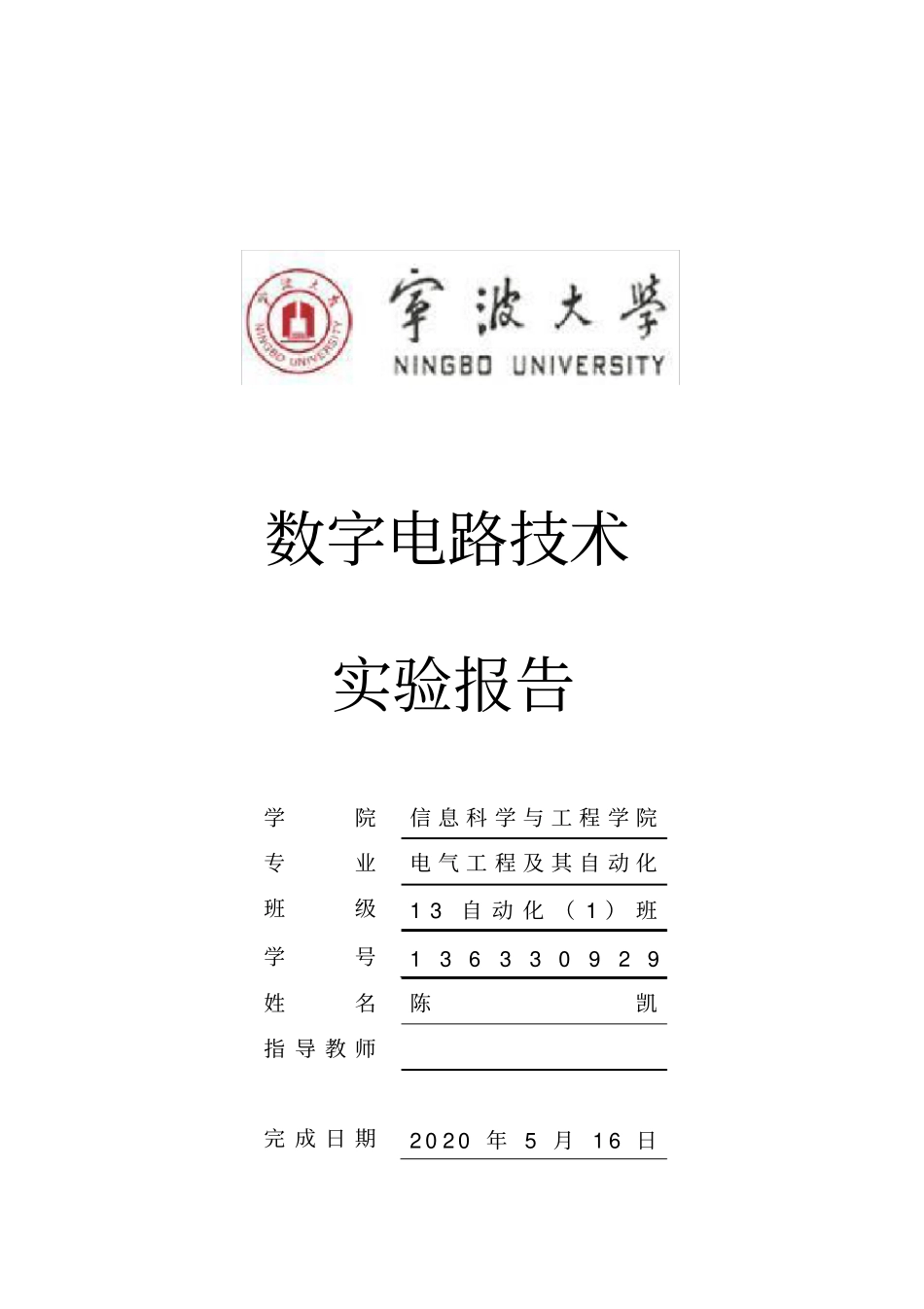

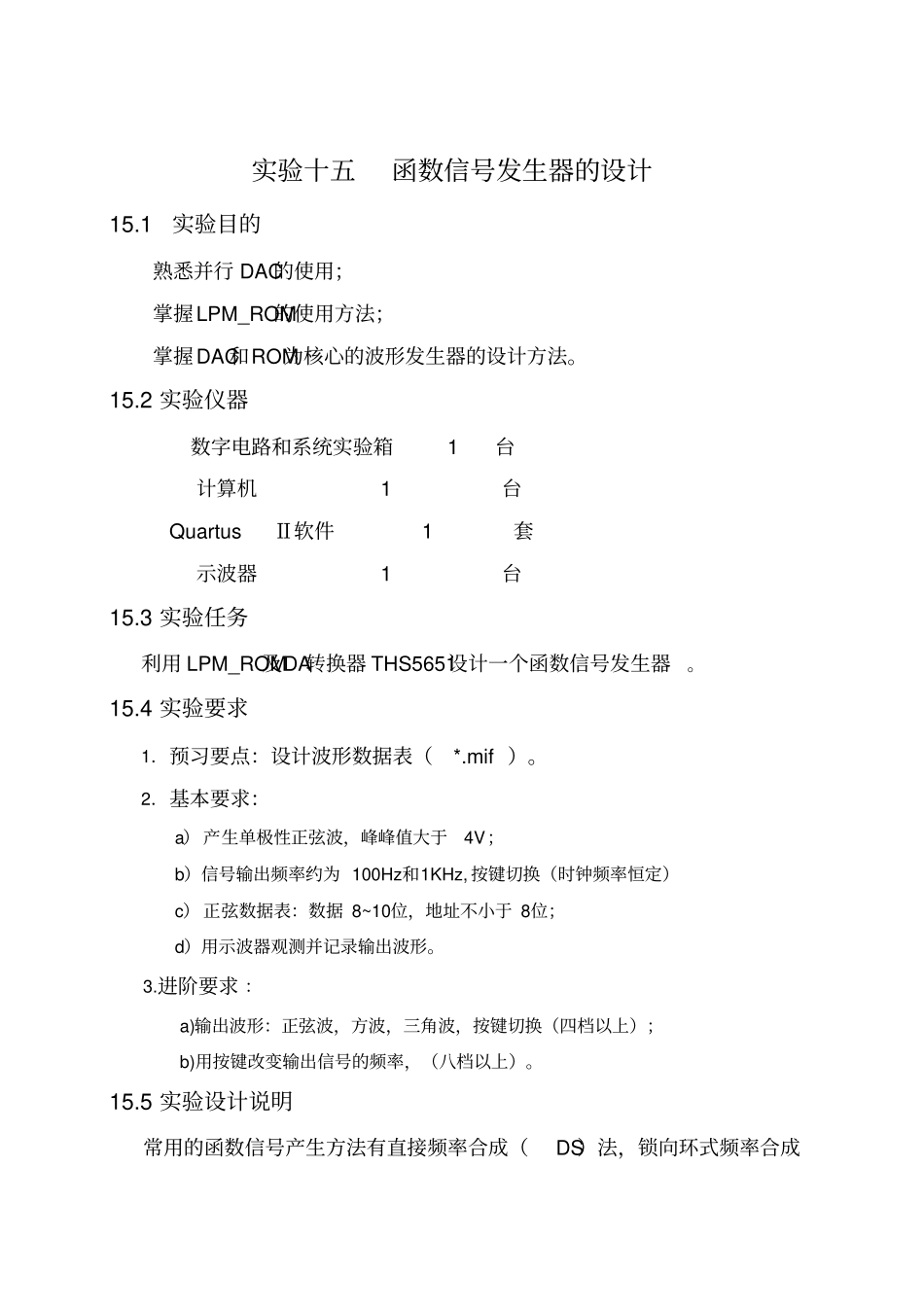

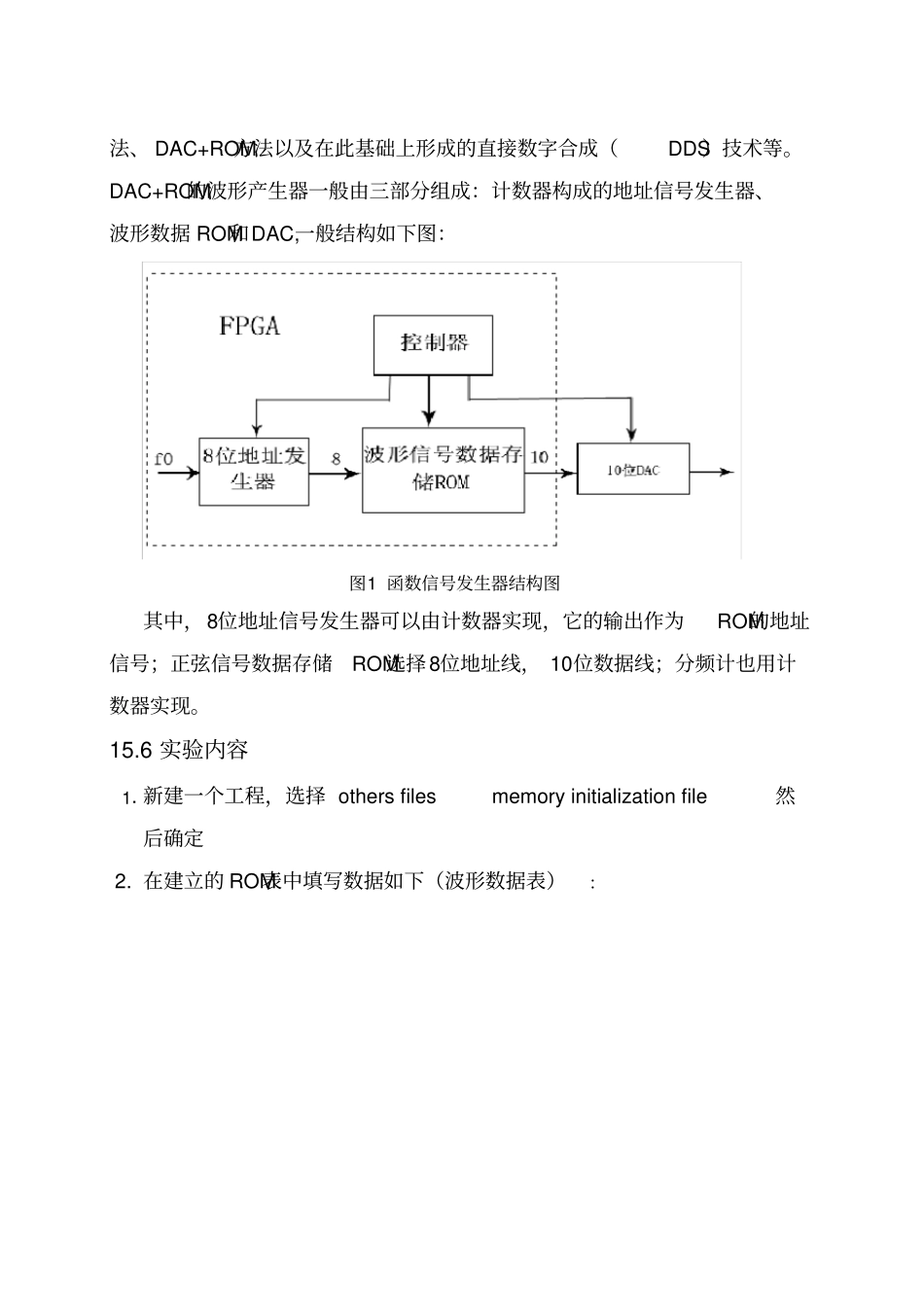

数字电路技术实验报告学院信息科学与工程学院专业电气工程及其自动化班级13自动化（1）班学号136330929姓名陈凯指导教师完成日期2020年5月16日实验十五函数信号发生器的设计15.1实验目的熟悉并行DAC的使用；掌握LPM_ROM的使用方法；掌握DAC和ROM为核心的波形发生器的设计方法。15.2实验仪器数字电路和系统实验箱1台计算机1台QuartusⅡ软件1套示波器1台15.3实验任务利用LPM_ROM及DA转换器THS5651设计一个函数信号发生器。15.4实验要求1．预习要点：设计波形数据表（*.mif）。2．基本要求：a）产生单极性正弦波，峰峰值大于4V；b）信号输出频率约为100Hz和1KHz,按键切换（时钟频率恒定）c）正弦数据表：数据8~10位，地址不小于8位；d）用示波器观测并记录输出波形。3.进阶要求：a)输出波形：正弦波，方波，三角波，按键切换（四档以上）；b)用按键改变输出信号的频率，（八档以上）。15.5实验设计说明常用的函数信号产生方法有直接频率合成（DS）法，锁向环式频率合成法、DAC+ROM方法以及在此基础上形成的直接数字合成（DDS）技术等。DAC+ROM的波形产生器一般由三部分组成：计数器构成的地址信号发生器、波形数据ROM和DAC,一般结构如下图：图1函数信号发生器结构图其中，8位地址信号发生器可以由计数器实现，它的输出作为ROM的地址信号；正弦信号数据存储ROM选择8位地址线，10位数据线；分频计也用计数器实现。15.6实验内容1.新建一个工程，选择othersfilesmemoryinitializationfile然后确定2.在建立的ROM表中填写数据如下（波形数据表）：3.按照实验要求设计电路，电路图如下：管脚锁定如下编译无误后下载至芯片，并将实验箱与示波器相连，在示波器上观察输出的波形和频率。管脚说明：Cp为总脉冲接入端，为符合要求，接1MHZ；Cpp为DAC元件的驱动脉冲；C为100\HZ和1KHZ的转换端，c为0时选择输出的波形的频率为100HZ，c为1时选择输出的波形的频率为1KHZ；Q为数据输出端，用以进行DA转换。实验现象：在x轴扫描电压为100HZ和1KHZ时可以分别看到100HZ和1KHZ的近似正弦波形。15.7实验总结1.熟悉了并行DAC的使用2.掌握了LPM_ROM的使用方法3.学会了DAC和ROM来产生波形的方法
