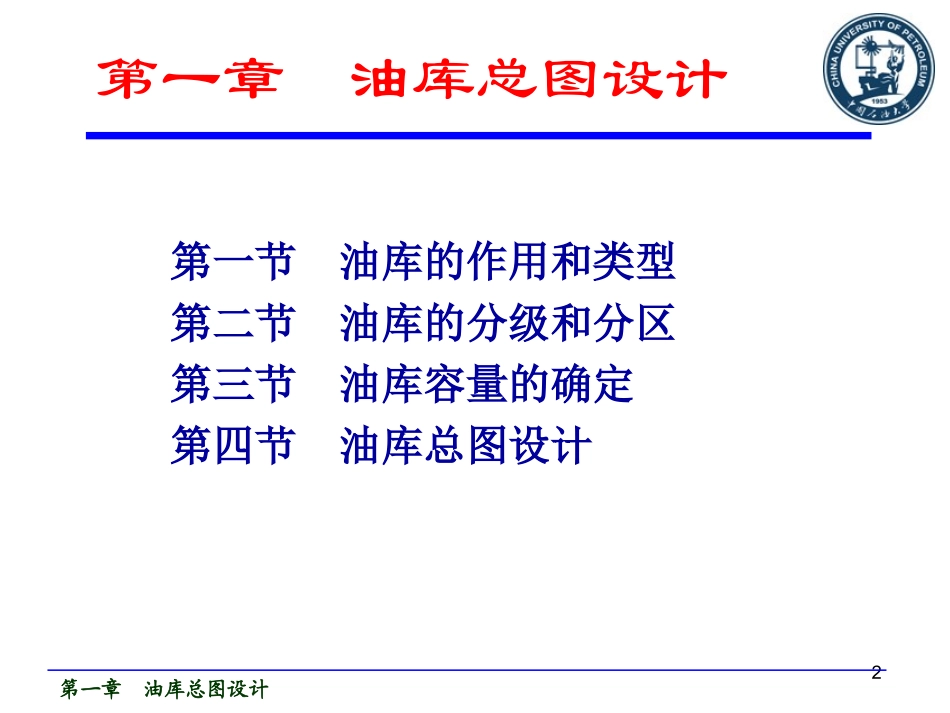

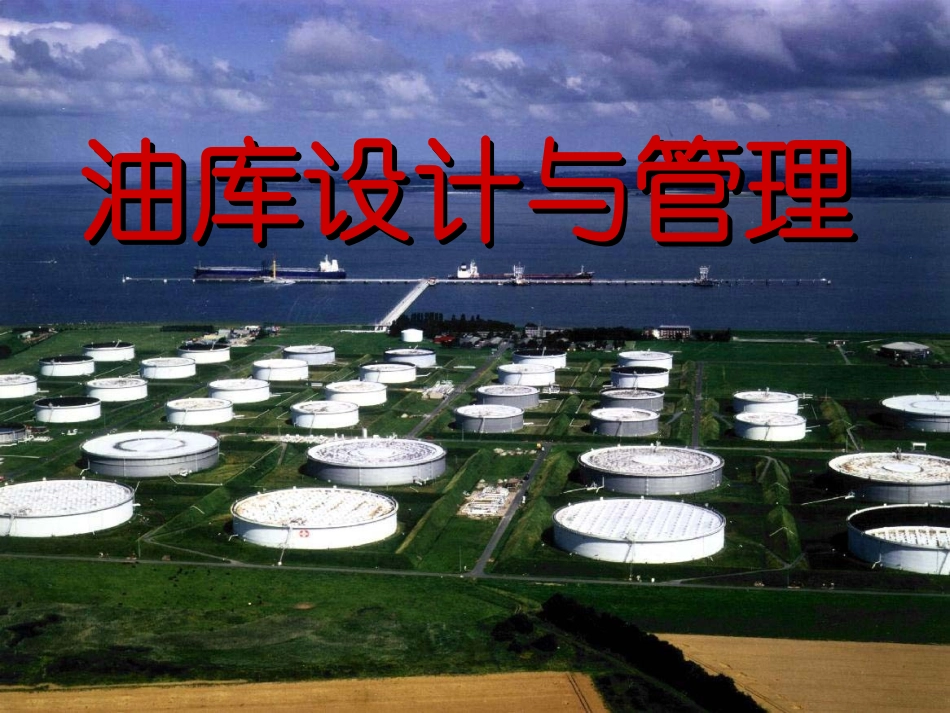

油库设计与管理油库设计与管理2第一章油库总图设计第一节油库的作用和类型第二节油库的分级和分区第三节油库容量的确定第四节油库总图设计第一章油库总图设计3油库是用来接收、储存和发放石油或石油产品的企业和单位。油库的作用基地作用：是国家石油储备和供应的基地纽带作用：是协调原油生产、原油加工、成品油供应及运输的纽带油库的类型根据油库的管理体制和业务性质划分根据油库的主要储油方式划分第一节油库的作用和类型第一章油库总图设计4第一节油库的作用和类型根据油库的管理体制和业务性质划分独立油库企业附属油库油库独立油库企业附属油库民用油库军用油库储备油库中转油库分配油库储备油库供应油库野战油库油田原油库炼厂原油及成品油库机场及港口油库农机站油库其它企业附属油库第一章油库总图设计5第一节油库的作用和类型根据油库的主要储油方式划分地面油库隐蔽油库山洞油库水封石洞库地下岩盐库海上油库第一章油库总图设计6第一节油库的作用和类型地面油库：储油罐设置在地面上第一章油库总图设计7第一节油库的作用和类型隐蔽油库：将储油罐部分或全部埋入地下，上面覆以一定厚度的土。覆土厚度H>1mHH第一章油库总图设计8山洞油库：将储油罐建设在人工开挖的洞室或天然的山洞内。第一节油库的作用和类型第一章油库总图设计9第一节油库的作用和类型水封石洞库：将油储存在未经被覆的地下岩洞中，利用稳定地下水的水封作用来防渗漏地下水位线油水水漏斗第一章油库总图设计10第一节油库的作用和类型地下盐岩库海上油库第一章油库总图设计11第二节油库的分级和分区油库的分级等级总容量（m3）一级二级三级四级五级大于等于10000030000~小于10000010000~小于300001000~小于10000小于1000注：油库总容量是指所有储罐公称容量与桶装油品设计存放量之和，不包括零位罐、高架罐、放空罐以及是油库自用油品储罐的容量。第一章油库总图设计12第二节油库的分级和分区油品的分类类别油品闪点()℃举例甲28℃以下原油、汽油乙A28℃至45℃以下喷气燃料、灯用煤油、-35#轻柴油B45℃至60℃以下丙A60~120℃℃轻柴油、重柴油、20#重油B120℃以上润滑油、100#重油第一章油库总图设计13第二节油库的分级和分区油库的分区序号分区区内主要建筑物和构筑物1储油区油罐、防火堤、油泵房、变配电间等2装卸区铁路装卸区铁路装卸油品栈桥、油泵房、桶装油品仓库等水路装卸区装卸油码头、油泵房、灌油间、桶装油品仓库等公路装卸区高架罐、灌油间、汽车装卸油品设备、桶装仓库等3辅助生产区修洗桶间、消防泵房、消防车库、机修间、器材库、锅炉房、化验室、污水处理设备等4行政管理区办公室、传达室、车库、宿舍、浴室、食堂等第一章油库总图设计14第二节油库的分级和分区第一章油库总图设计15第三节油库容量的确定要求集中来油时能及时地把油品卸到库内在两次来油的间隙，应有足够的储存油品供应用户油库容量确定方法周转系数法储存天数法统计预测法第一章油库总图设计16第三节油库容量的确定周转系数法确定油库容量KGVs式中：Vs：某中油品的设计容量，m3G：该种油品的年销量，tρ：该种油品的密度，t/m3K：该种油品的周转系数η：油罐利用系数第一章油库总图设计17第三节油库容量的确定周转系数是指某种油品的储油设备在一年内被周转使用的次数，即：油罐利用系数名义容量（计算容量，理论容量）储存容量作业容量公称容量量该种油品储存设备的容某种油品的年销量＝K油罐的名义容量油罐的储存容量第一章油库总图设计18第三节油库容量的确定名义容量储存容量作业容量第一章油库总图设计19第三节油库容量的确定储存天数法确定油库容量tGNVs式中：Vs：油品的设计容量，m3；G：油品的年周转量，t；N：油品的储存天数；ρ：油品储存温度下的密度，t/m3；η：油罐的利用系数；t：油品的年操作天数。第一章油库总图设计20第三节油库容量的确定统计预测法确定油库容量每个月的月末剩余：ΔVi=进油量-销售量剩余累计：Vs=∑ΔVi油库容量：V=Vsmax-Vsmin即油库在储存了最大销售量的同时，...
