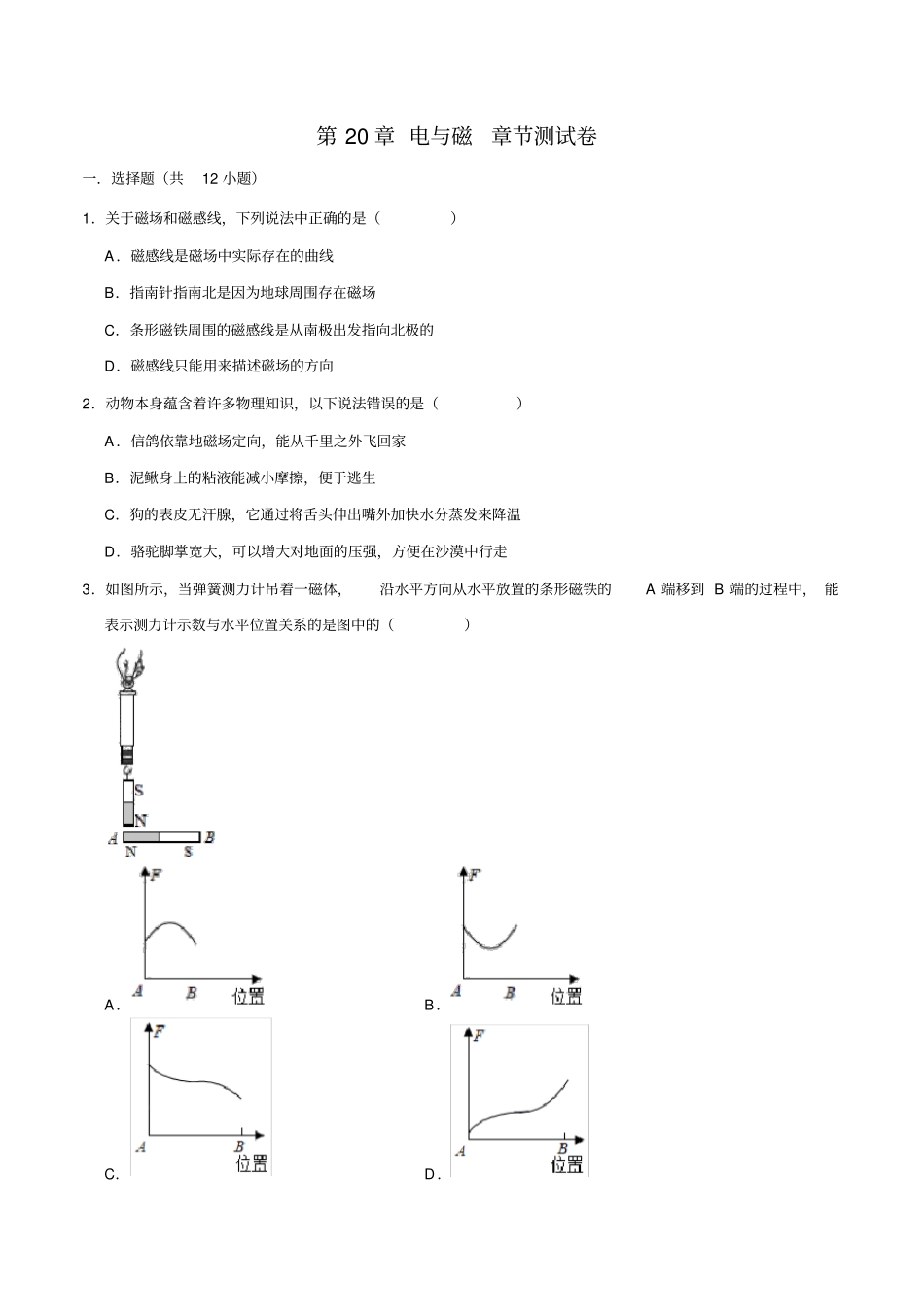

第20章电与磁章节测试卷一．选择题（共12小题）1．关于磁场和磁感线，下列说法中正确的是（）A．磁感线是磁场中实际存在的曲线B．指南针指南北是因为地球周围存在磁场C．条形磁铁周围的磁感线是从南极出发指向北极的D．磁感线只能用来描述磁场的方向2．动物本身蕴含着许多物理知识，以下说法错误的是（）A．信鸽依靠地磁场定向，能从千里之外飞回家B．泥鳅身上的粘液能减小摩擦，便于逃生C．狗的表皮无汗腺，它通过将舌头伸出嘴外加快水分蒸发来降温D．骆驼脚掌宽大，可以增大对地面的压强，方便在沙漠中行走3．如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是图中的（）A．B．C．D．4．如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是（）A．E点B．F点C．P点D．Q点5．如图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图。安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠近在一起。当主机开关闭合时，若门被打开磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（）A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的B．触发器可以由铜制成C．磁条的两极对调后，该报警器不能正常工作D．本装置是利用电流的磁效应工作的6．为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A．悬挂的铁棒转动起来后静止时指向南北B．将铁棒一端靠近小磁针，相互排斥C．将铁棒一端靠近大头针，大头针被吸引D．水平移动铁棒，测力计示数有变化7．如图所示，甲乙两个线圈套在同一根光滑的铁芯上，线圈能沿铁芯自由滑动。当开关S闭合时（）A．两线圈分开B．两线圈靠拢C．两线圈先分开，后靠拢D．两线圈先靠拢，后分开8．如图所示，闭合开关后，小磁针静止在通电螺线管内图示位置则（）A．电源A端为负极，线圈右端为S极B．电源A端为负极，线圈右端为N极C．电源A端为正极，线圈右端为S极D．电源A端为正极，线圈右端为N极9．小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。下列说法中不正确的是（）A．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合B．光控开关接收到绿光时，指示灯亮，电控照相机不工作C．质量小于400kg的车辆违规时不会被拍照记录D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻10．如图所示是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列设备中与其工作原理相同的是（）A．电磁铁B．.电动机C．电饭煲D．动圈式话筒11．如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（）A．B．C．D．12．如图甲所示，将一对用软磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件﹣﹣干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示为工作原理图。与干簧继电器在工作中所利用的电磁现象无关的是（）A．磁化B．电流的磁效应C．磁极间的相互作用D．磁场对电流的作用二．填空题（共6小题）13．图甲是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部装有如图乙所示的电磁铁。（1）该地球仪利用原理悬浮的；（2）如图乙，地球仪底座内部的电磁铁上端是极。14．图甲是我国早期的指南针司南，司南能够指南北是因为磁...
