中望3D实例教程-花瓶设计和渲染VIP免费

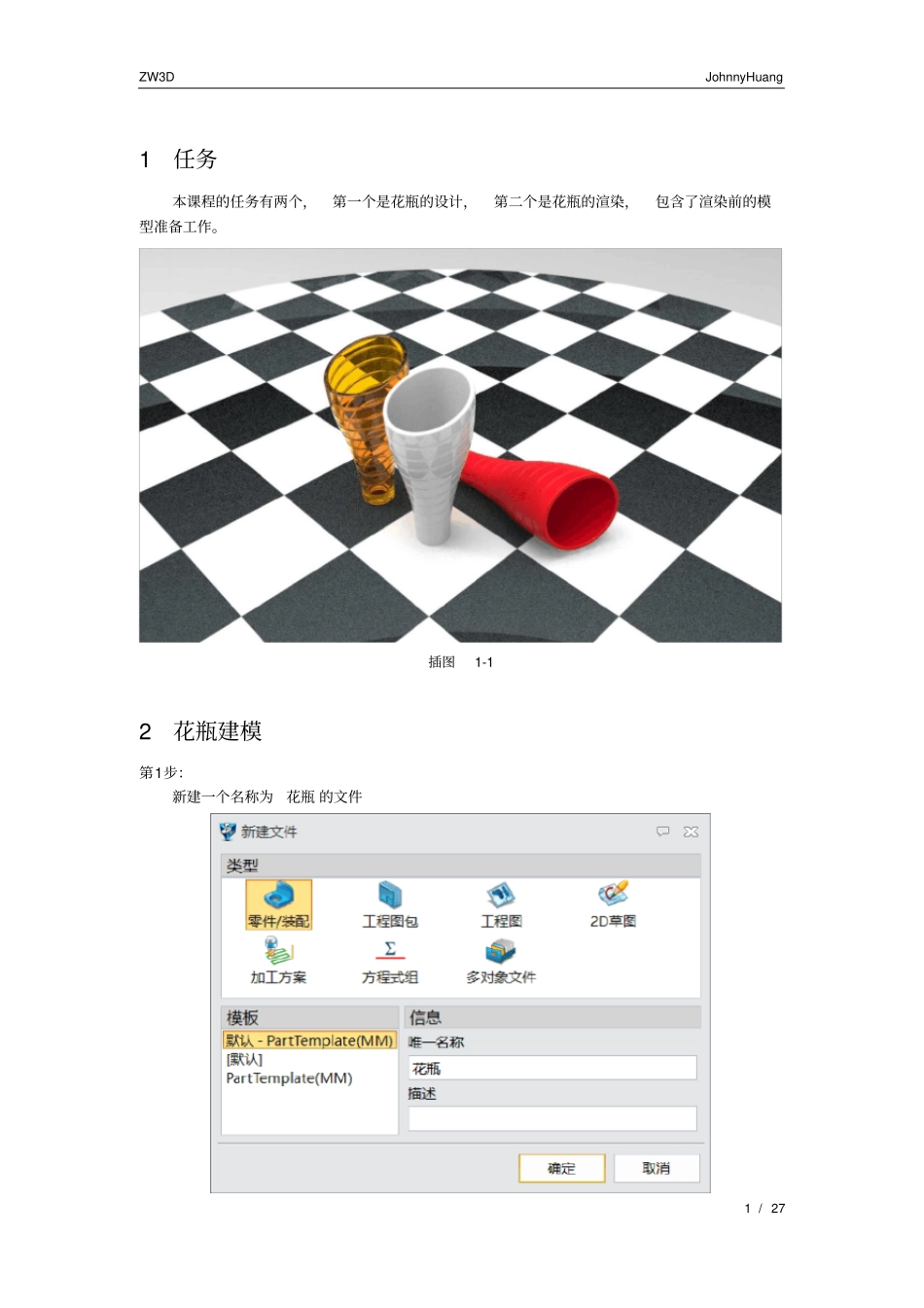

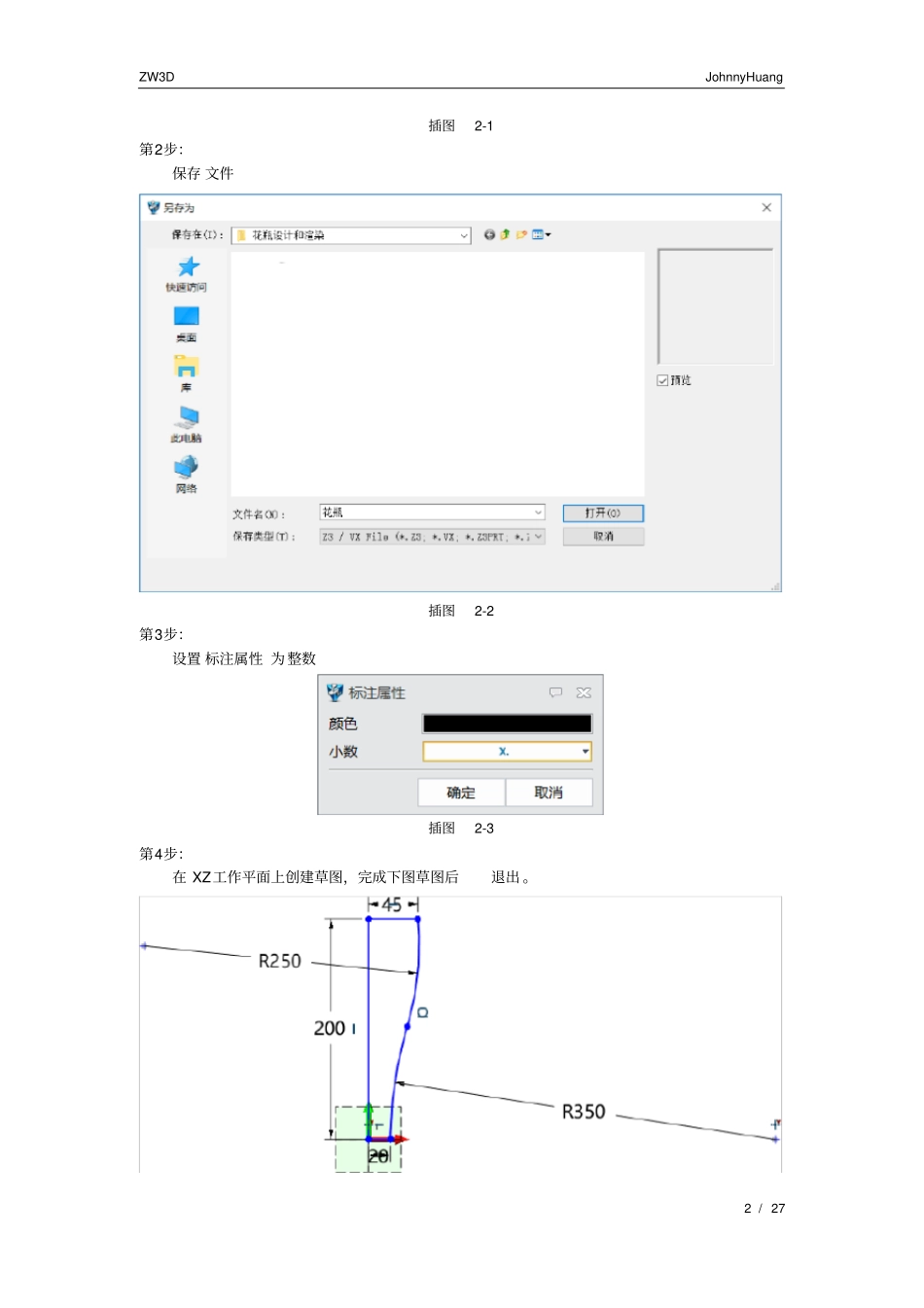

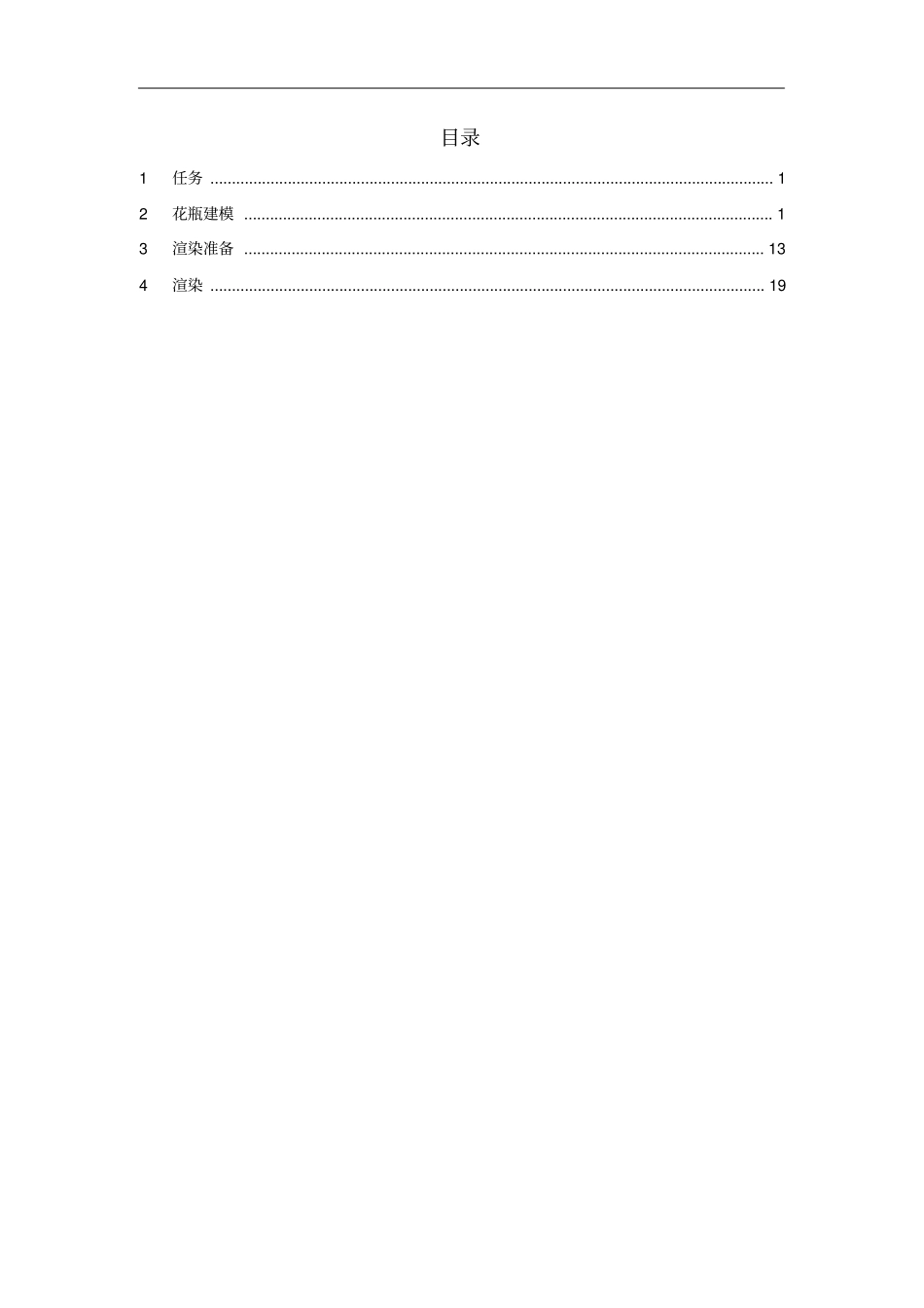

目录1任务...................................................................................................................................12花瓶建模...........................................................................................................................13渲染准备.........................................................................................................................134渲染.................................................................................................................................19ZW3DJohnnyHuang1/271任务本课程的任务有两个，第一个是花瓶的设计，第二个是花瓶的渲染，包含了渲染前的模型准备工作。插图1-12花瓶建模第1步：新建一个名称为花瓶的文件ZW3DJohnnyHuang2/27插图2-1第2步：保存文件插图2-2第3步：设置标注属性为整数插图2-3第4步：在XZ工作平面上创建草图，完成下图草图后退出。ZW3DJohnnyHuang3/27插图2-4第5步：对上步草图进行旋转，创建回转体。插图2-5第6步：对造型进行抽壳，厚度为-5mm，顶部为开放面。插图2-6第7步：对花瓶底部进行面偏移，增厚3mm。ZW3DJohnnyHuang4/27插图2-7第8步：创建一个半径为50mm的球体，球体位置为0,0,-48，布尔运算为减运算。插图2-8第9步：对花瓶底部进行倒圆角，倒圆角半径为3mm。ZW3DJohnnyHuang5/27插图2-9第10步：对花瓶底部球体切除后形成的边进行倒圆角，倒圆角半径为10mm。插图2-10第11步：对花瓶内侧底部边进行半径为10mm的倒圆角。ZW3DJohnnyHuang6/27插图2-11第12步：在YZ工作平面上创建草图，绘制下图草图后退出草图。插图2-12第13步：对上步草图进行拉伸切除，把花瓶上面部分造型切除。插图2-13ZW3DJohnnyHuang7/27第14步：对花瓶瓶口部分进行倒圆角，半径为2mm。插图2-14第15步：在YZ工作平面上创建草图，绘制下图草图后退出草图。插图2-15第16步：对上步草图进行对称拉伸，布尔运算为基体，距离超过花瓶边界即可。ZW3DJohnnyHuang8/27插图2-16第17步：使用相交曲线，提取上步创建曲面和花瓶外面瓶身的相交曲线。ZW3DJohnnyHuang9/27插图2-17下图为提取获得的曲线，接下来一一提取剩下了的相交曲线。插图2-18ZW3DJohnnyHuang10/27第18步：隐藏不需要的曲面插图2-19第19步：使用偏移，距离为2mm。插图2-20所有曲线偏移完毕后，如下图所示。ZW3DJohnnyHuang11/27插图2-21第20步：使用杆状扫掠，外部直径为5mm，曲线为上步偏移所得曲线。插图2-22所有杆状扫掠操作完成后，如下图所示。ZW3DJohnnyHuang12/27插图2-23第21步：使用组合，花瓶为基体，杆状扫掠所获得的造型为合并体，布尔运算为减运算。插图2-24第22步：隐藏所有曲线ZW3DJohnnyHuang13/27插图2-25第23步：对环状凹槽进行3mm的倒圆角，花瓶建模完成。插图2-263渲染准备第24步：退出零件，新建一个名称为Vase的文件。ZW3DJohnnyHuang14/27插图3-1第25步：设置标注属性为整数插图3-2第26步：插入第一个花瓶，位置为0位。ZW3DJohnnyHuang15/27插图3-3第27步：插入第二个花瓶，位置为100,0,0。插图3-4第28步：插入第三个花瓶，位置为0位。ZW3DJohnnyHuang16/27插图3-5第29步：对第三个花瓶进行绕方向旋转移动，方向为Y轴，角度为80°。插图3-6第30步：第三个花瓶往Y轴方向移动100mmZW3DJohnnyHuang17/27插图3-7第31步：第三个花瓶进行点对点移动，从0位到0,0,20。插图3-8第32步：对第三个花瓶进行点对点移动，从0位到50,0,0。ZW3DJohnnyHuang18/27插图3-9第33步：在XY工作平面上创建草图，绘制下图草图后退出。插图3-10第34步：使用修剪平面，曲线为上步草图，平面为XY工作平面，创建下图曲面。ZW3DJohnnyHuang19/27插图3-11第35步：使用提取造型，坐标为0，名称为桌面，注意设置选项。插图3-124渲染第36步：启动KeyShotZW3DJohnnyHuang20/27插图4-1第37步：地面设置插图4-2第38步：照明设置为市内模式插图4-3第39步：选择等角标准视图插图4-4ZW3DJohnnyHuang21/27第40步：在场景下选择Vase装配模型插图4-5解除链接材质插图4-6第41步：移动模型位置插图4-7第42步：添加纹理checkerZW3DJohnnyHuang22/27插图4-8第43步：把纹理添加到桌面，使用漫反射。插图4-9第44步：缩放比例为0.01插图4-10桌面纹理设置完毕ZW3DJohnnyHuang23/27插图4-11第45步：找到所需的材质插图4-12材质添加到第一个花瓶上ZW3DJohnnyHuang24/27插图4-13第46步：找到所需的材质插图4-14材质添加到第二个花瓶上ZW3DJohnnyHuang25/27插图4-15第47步：找到所需的材质插图4-16材质添加到第三个花瓶上，恭喜你完成本课程！ZW3DJohnnyHuang26/27插图4-17
